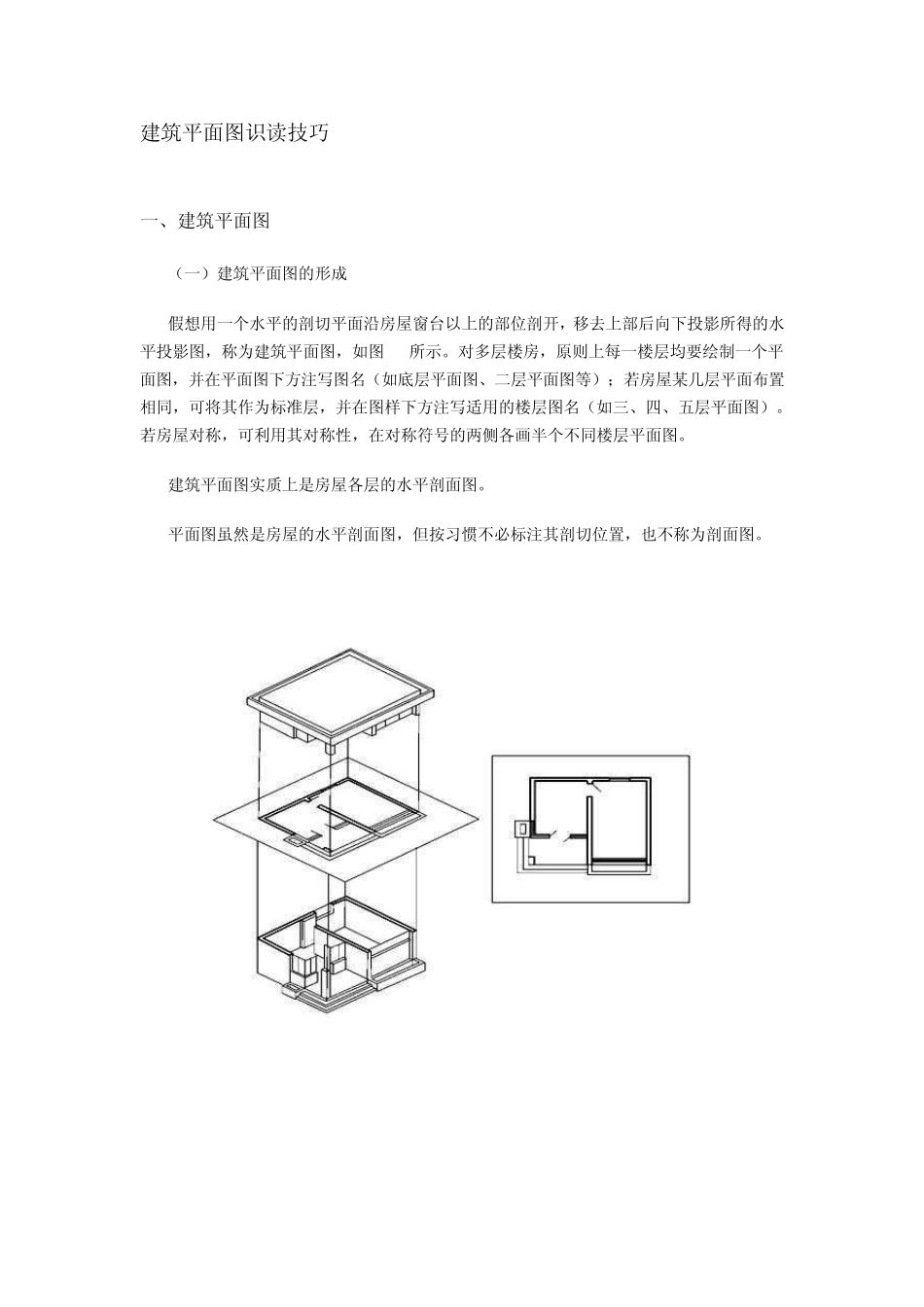

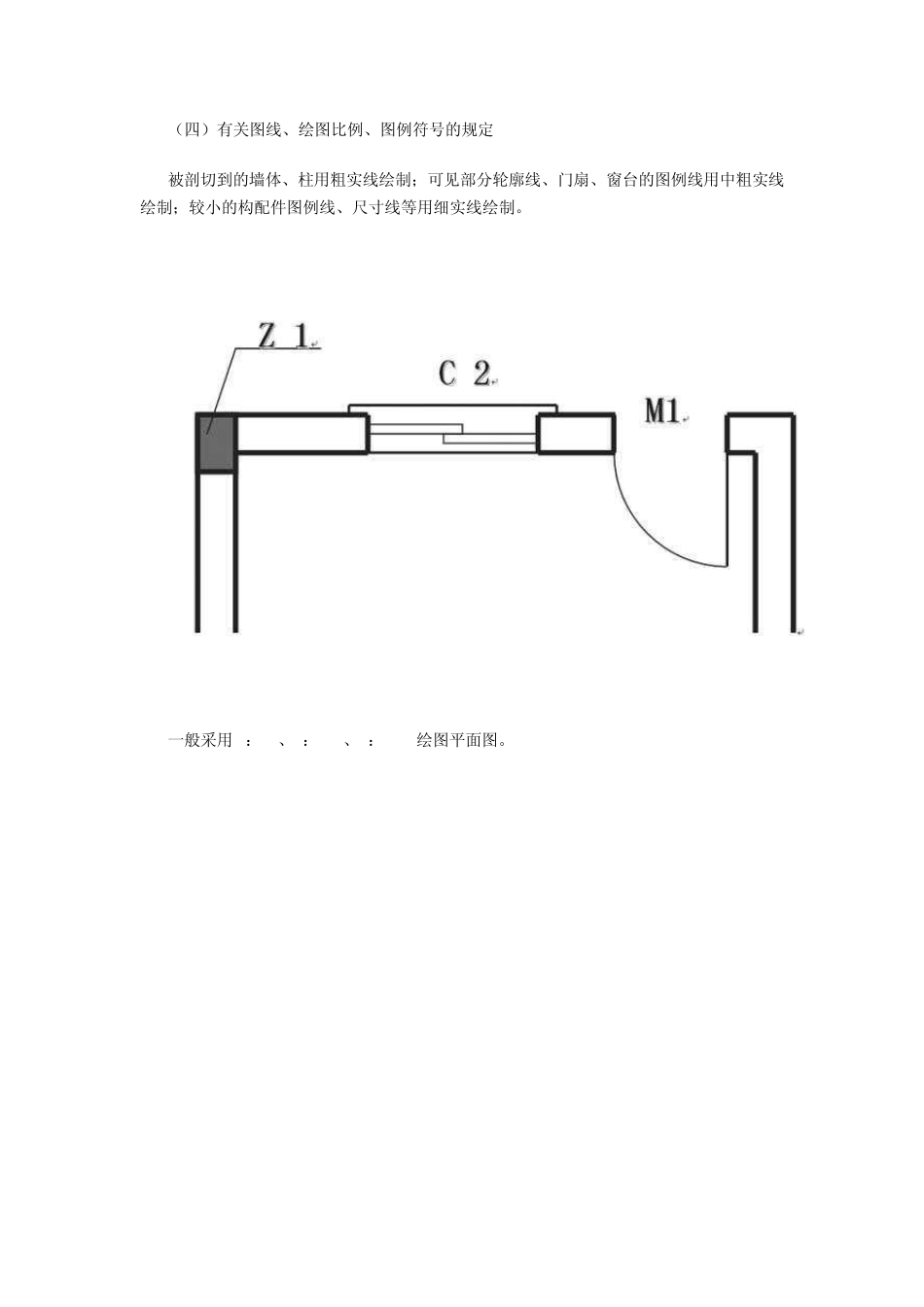

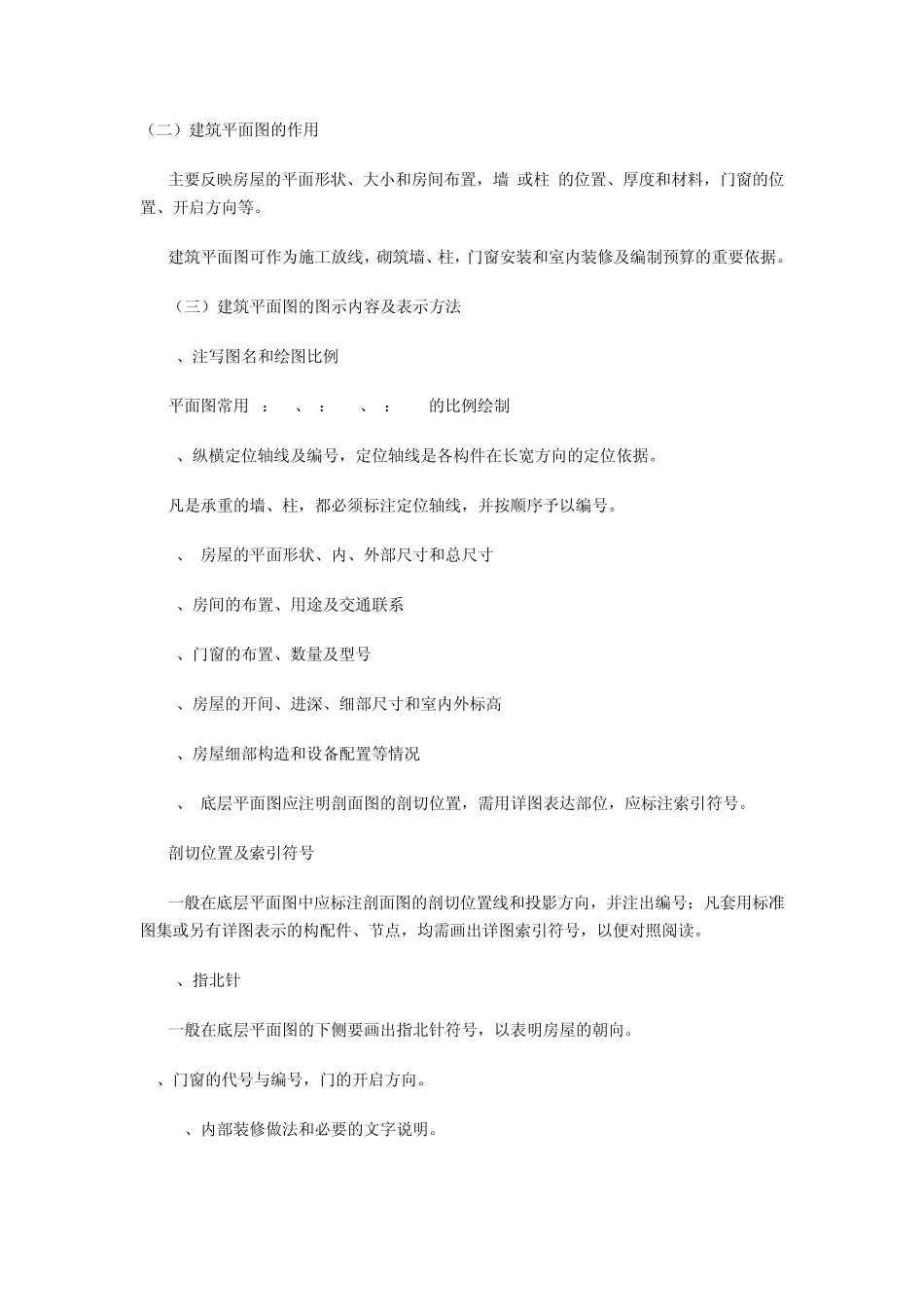

建筑平面图识读技巧 一、建筑平面图 （一）建筑平面图的形成 假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。 建筑平面图实质上是房屋各层的水平剖面图。 平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。 （二）建筑平面图的作用 主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。 建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。 （三）建筑平面图的图示内容及表示方法 1、注写图名和绘图比例 平面图常用1：50、1：100、1：200的比例绘制 2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。 凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。 3、 房屋的平面形状、内、外部尺寸和总尺寸 4、房间的布置、用途及交通联系 5、门窗的布置、数量及型号 6、房屋的开间、进深、细部尺寸和室内外标高 7、房屋细部构造和设备配置等情况 8、 底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。 剖切位置及索引符号 一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。 9、指北针 一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。 10、门窗的代号与编号，门的开启方向。 11、内部装修做法和必要的文字说明。 （四）有关图线、绘图比例、图例符号的规定 被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。 一般采用 1：50、1：100、1：200 绘图平面图。 建筑图例符号 （五）建筑平面图的读图注意事项 1、看清图名和绘图比例，了解该平面图属于哪一层； 2、阅读平面图时，应由低向高逐层阅读平面图。首先从定位轴线开始，根据所注尺寸看房间的开间和进深，再看墙的厚度或柱子的尺寸，看清楚定位轴线是...
