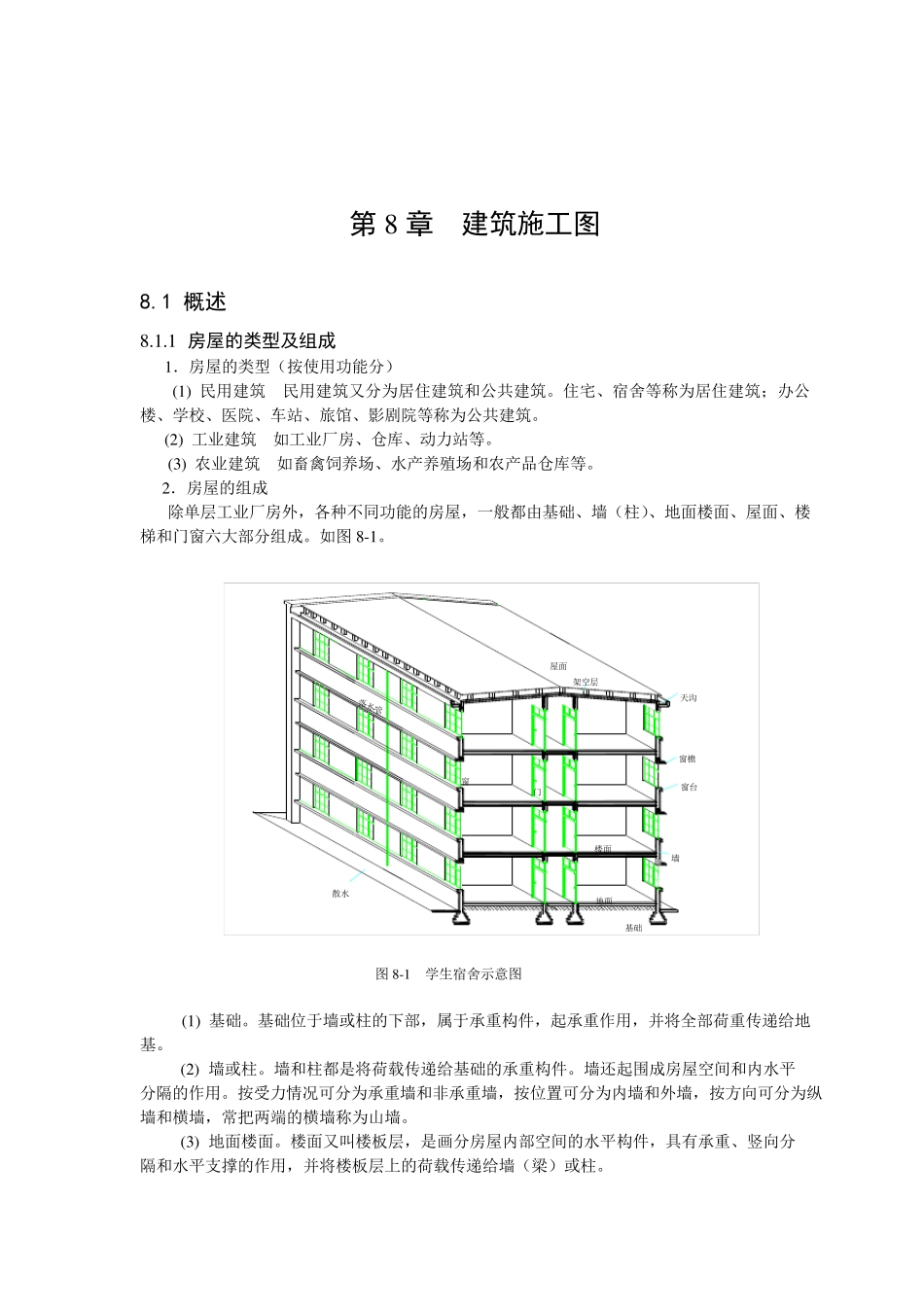

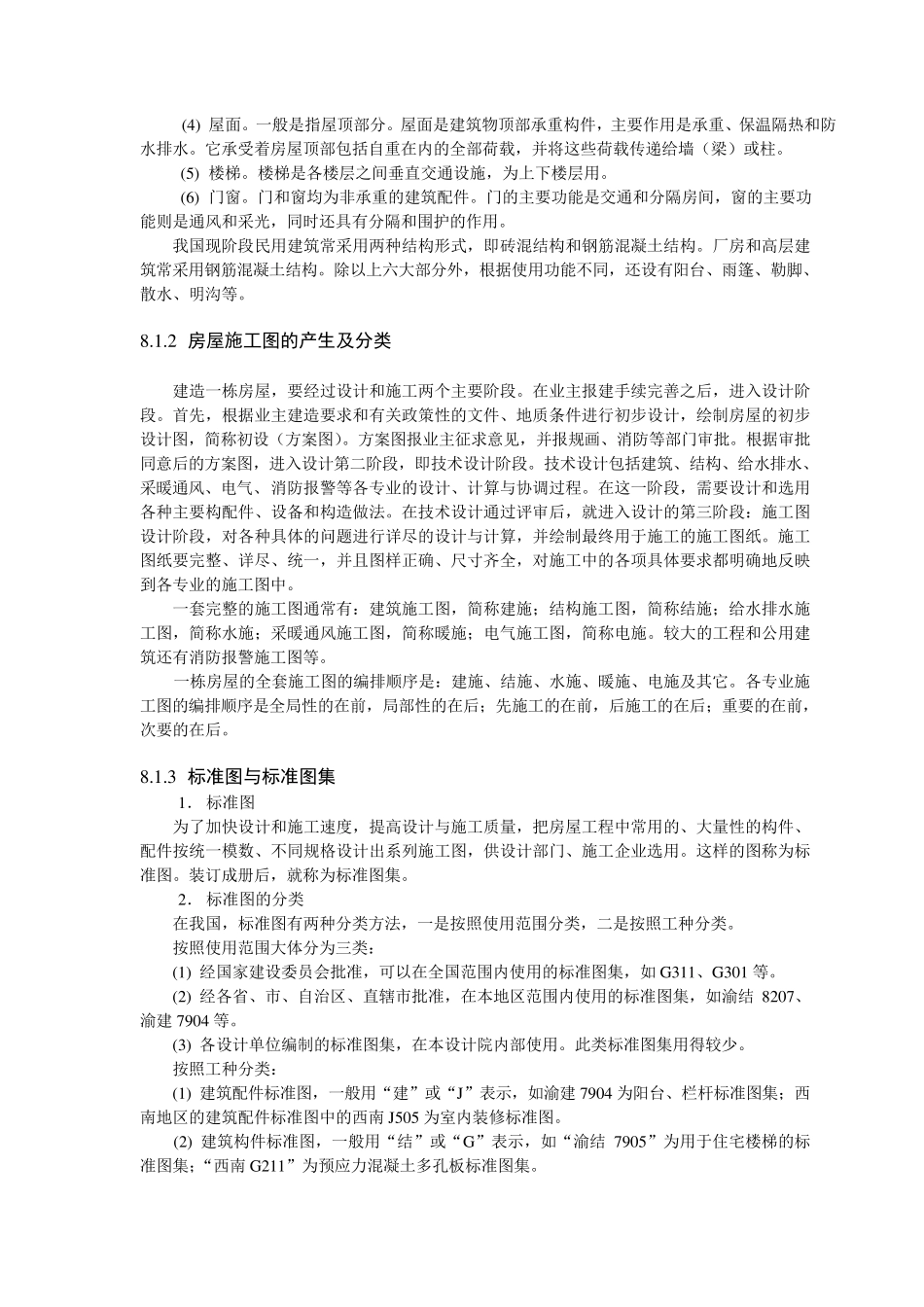

第8 章 建筑施工图 8.1 概述 8 .1 .1 房屋的类型及组成 1 ．房屋的类型（按使用功能分） (1 ) 民用建筑 民用建筑又分为居住建筑和公共建筑。住宅、宿舍等称为居住建筑；办公楼、学校、医院、车站、旅馆、影剧院等称为公共建筑。 (2 ) 工业建筑 如工业厂房、仓库、动力站等。 (3 ) 农业建筑 如畜禽饲养场、水产养殖场和农产品仓库等。 2 ．房屋的组成 除单层工业厂房外，各种不同功能的房屋，一般都由基础、墙（柱）、地面楼面、屋面、楼梯和门窗六大部分组成。如图 8 -1 。 图 8 -1 学生宿舍示意图 (1 ) 基础。基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷重传递给地基。 (2 ) 墙或柱。墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋空间和内水平 分隔的作用。按受力情况可分为承重墙和非承重墙，按位置可分为内墙和外墙，按方向可分为纵墙和横墙，常把两端的横墙称为山墙。 (3 ) 地面楼面。楼面又叫楼板层，是画分房屋内部空间的水平构件，具有承重、竖向分 隔和水平支撑的作用，并将楼板层上的荷载传递给墙（梁）或柱。 散水地面基础窗落水管楼面门墙窗台架空层窗檐天沟屋面 (4) 屋面。一般是指屋顶部分。屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙（梁）或柱。 (5) 楼梯。楼梯是各楼层之间垂直交通设施，为上下楼层用。 (6) 门窗。门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间，窗的主要功 能则是通风和采光，同时还具有分隔和围护的作用。 我国现阶段民用建筑常采用两种结构形式，即砖混结构和钢筋混凝土结构。厂房和高层建筑常采用钢筋混凝土结构。除以上六大部分外，根据使用功能不同，还设有阳台、雨篷、勒脚、散水、明沟等。 8.1.2 房屋施工图的产生及分类 建造一栋房屋，要经过设计和施工两个主要阶段。在业主报建手续完善之后，进入设计阶段。首先，根据业主建造要求和有关政策性的文件、地质条件进行初步设计，绘制房屋的初步设计图，简称初设（方案图）。方案图报业主征求意见，并报规画、消防等部门审批。根据审批同意后的方案图，进入设计第二阶段，即技术设计阶段。技术设计包括建筑、结构、给水排水、采暖通风、电气、消防报警等各专业的设计、计算与协调过程。在这一阶段，需要设计和选用各种主要构配件、设备和构造做法。在技术设计通过评审...
