建筑施工图识读报告样例

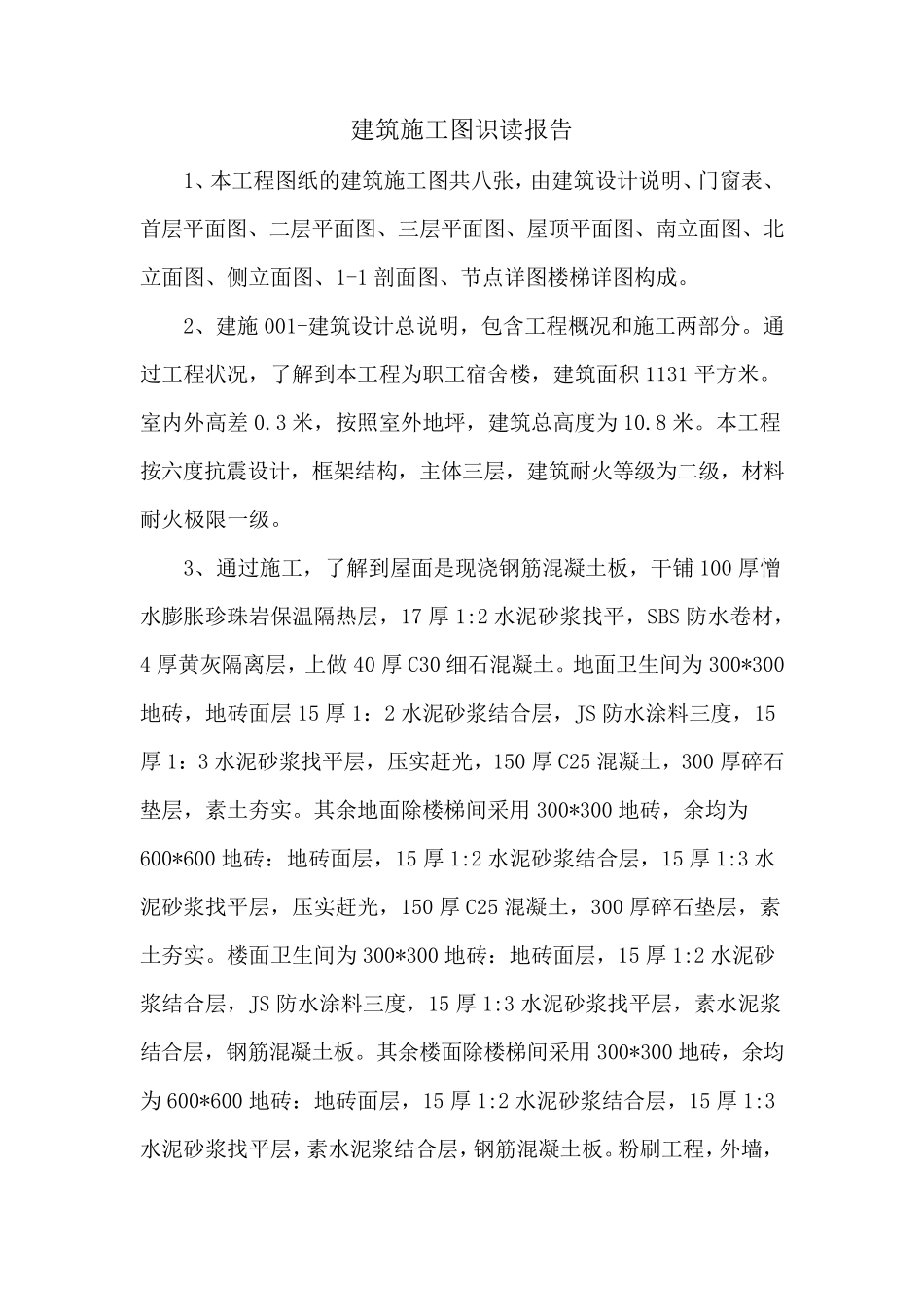

建筑施工图识读报告 1、本工程图纸的建筑施工图共八张，由建筑设计说明、门窗表、首层平面图、二层平面图、三层平面图、屋顶平面图、南立面图、北立面图、侧立面图、1-1 剖面图、节点详图楼梯详图构成。 2、建施001-建筑设计总说明，包含工程概况和施工两部分。通过工程状况，了解到本工程为职工宿舍楼，建筑面积 1131 平方米。室内外高差 0.3 米，按照室外地坪，建筑总高度为 10.8 米。本工程按六度抗震设计，框架结构，主体三层，建筑耐火等级为二级，材料耐火极限一级。 3、通过施工，了解到屋面是现浇钢筋混凝土板，干铺 100 厚憎水膨胀珍珠岩保温隔热层，17 厚 1:2 水泥砂浆找平，SBS 防水卷材，4 厚黄灰隔离层，上做 40 厚 C30 细石混凝土。地面卫生间为 300*300地砖，地砖面层 15 厚 1：2 水泥砂浆结合层，JS 防水涂料三度，15厚 1：3 水泥砂浆找平层，压实赶光，150 厚 C25 混凝土，300 厚碎石垫层，素土夯实。其余地面除楼梯间采用 300*300 地砖，余均为600*600 地砖：地砖面层，15 厚 1:2 水泥砂浆结合层，15 厚 1:3 水泥砂浆找平层，压实赶光，150 厚 C25 混凝土，300 厚碎石垫层，素土夯实。楼面卫生间为 300*300 地砖：地砖面层，15 厚 1:2 水泥砂浆结合层，JS 防水涂料三度，15 厚 1:3 水泥砂浆找平层，素水泥浆结合层，钢筋混凝土板。其余楼面除楼梯间采用 300*300 地砖，余均为 600*600 地砖：地砖面层，15 厚 1:2 水泥砂浆结合层，15 厚 1:3水泥砂浆找平层，素水泥浆结合层，钢筋混凝土板。粉刷工程，外墙，自内而外做法为20 厚1:3 水泥砂浆，30 厚挤塑聚苯板，带单面钢丝网，14 厚1:3 水泥砂浆分层抹平，6 厚1:2.5 水泥砂浆面，防水涂料面。内墙，卫生间自内而外的做法，150*200 瓷砖贴面，8 厚1:2 水泥砂浆粉刷刮糙，12 厚1:2.5 水泥砂浆打底压实抹平，水泥基防水涂膜一道。其余内墙为白色乳胶漆一底二面，满刮腻子两道，8 厚1:0.3:3 水泥石灰砂浆罩面抹光，12 厚1:6 水泥砂浆分层抹平。踢脚，卫生间为150 高黑色缸砖，8 厚1:2 水泥砂浆粉刷刮糙，12 厚1:3 水泥砂浆打底压实抹平，水泥基防水涂膜一道，内墙面。其余为150 高花岗岩贴面，干水泥擦缝，6 厚1:2 水泥砂浆罩面，压实赶光，12 厚1:3 水泥砂浆打底扫毛，内墙面。天棚，喷白色乳胶漆二度二面，白水泥掺建筑胶水抹平，钢筋混凝土梁板底刷素水泥浆一道。 4、通过门窗表，了...
