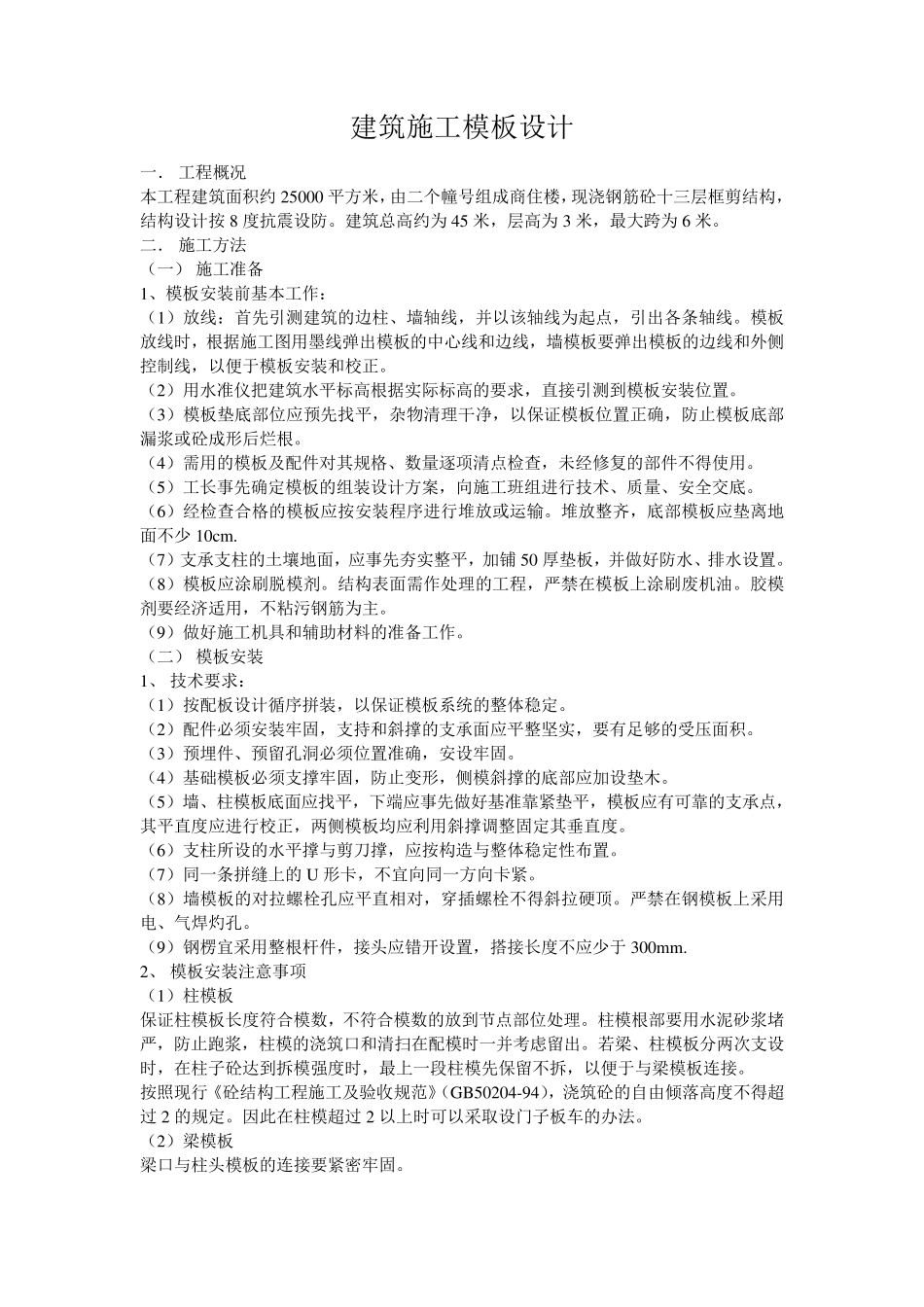

建筑施工模板设计 一． 工程概况 本工程建筑面积约25000 平方米，由二个幢号组成商住楼，现浇钢筋砼十三层框剪结构，结构设计按8 度抗震设防。建筑总高约为45 米，层高为3 米，最大跨为6 米。 二． 施工方法 （一） 施工准备 1、模板安装前基本工作： （1）放线：首先引测建筑的边柱、墙轴线，并以该轴线为起点，引出各条轴线。模板放线时，根据施工图用墨线弹出模板的中心线和边线，墙模板要弹出模板的边线和外侧控制线，以便于模板安装和校正。 （2）用水准仪把建筑水平标高根据实际标高的要求，直接引测到模板安装位置。 （3）模板垫底部位应预先找平，杂物清理干净，以保证模板位置正确，防止模板底部漏浆或砼成形后烂根。 （4）需用的模板及配件对其规格、数量逐项清点检查，未经修复的部件不得使用。 （5）工长事先确定模板的组装设计方案，向施工班组进行技术、质量、安全交底。 （6）经检查合格的模板应按安装程序进行堆放或运输。堆放整齐，底部模板应垫离地面不少 10cm . （7）支承支柱的土壤地面，应事先夯实整平，加铺 50 厚垫板，并做好防水、排水设置。 （8）模板应涂刷脱模剂。结构表面需作处理的工程，严禁在模板上涂刷废机油。胶模剂要经济适用，不粘污钢筋为主。 （9）做好施工机具和辅助材料的准备工作。 （二） 模板安装 1、 技术要求： （1）按配板设计循序拼装，以保证模板系统的整体稳定。 （2）配件必须安装牢固，支持和斜撑的支承面应平整坚实，要有足够的受压面积。 （3）预埋件、预留孔洞必须位置准确，安设牢固。 （4）基础模板必须支撑牢固，防止变形，侧模斜撑的底部应加设垫木。 （5）墙、柱模板底面应找平，下端应事先做好基准靠紧垫平，模板应有可靠的支承点，其平直度应进行校正，两侧模板均应利用斜撑调整固定其垂直度。 （6）支柱所设的水平撑与剪刀撑，应按构造与整体稳定性布置。 （7）同一条拼缝上的 U 形卡，不宜向同一方向卡紧。 （8）墙模板的对拉螺栓孔应平直相对，穿插螺栓不得斜拉硬顶。严禁在钢模板上采用电、气焊灼孔。 （9）钢楞宜采用整根杆件，接头应错开设置，搭接长度不应少于 300m m . 2、 模板安装注意事项 （1）柱模板 保证柱模板长度符合模数，不符合模数的放到节点部位处理。柱模根部要用水泥砂浆堵严，防止跑浆，柱模的浇筑口和清扫在配模时一并考虑留出。若梁、柱模板分两次支设时，在柱子砼达到拆模强度时，最上一段柱模先保留不拆...
