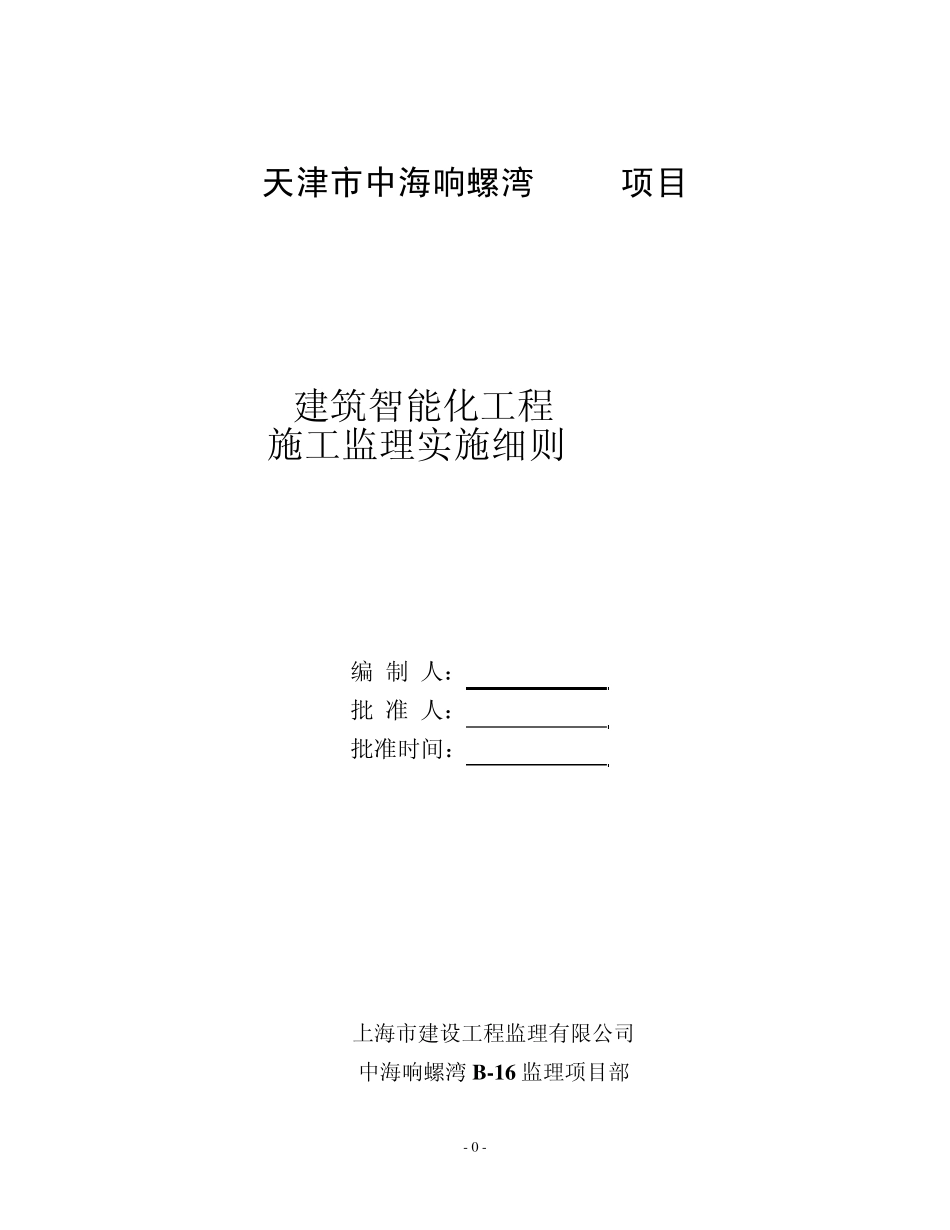

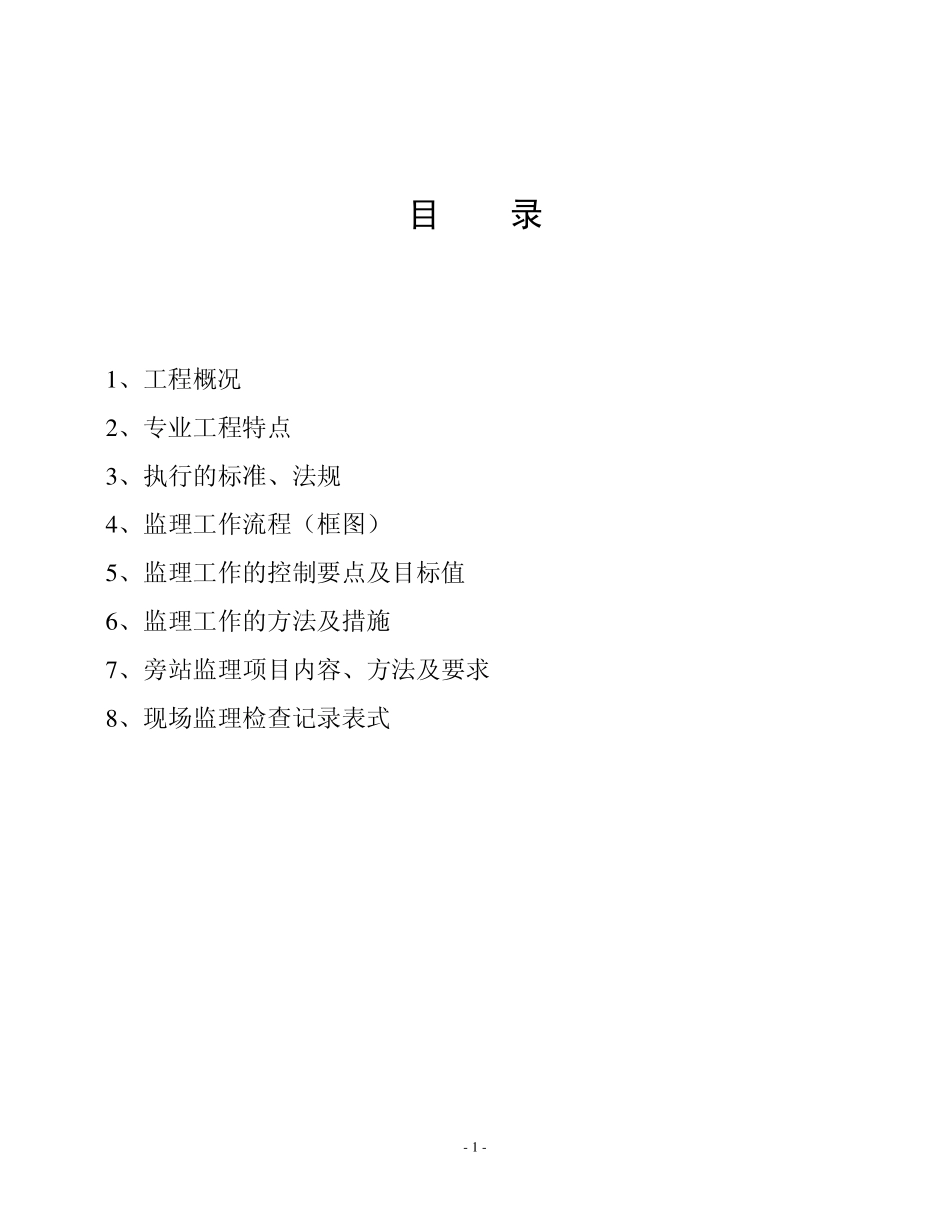

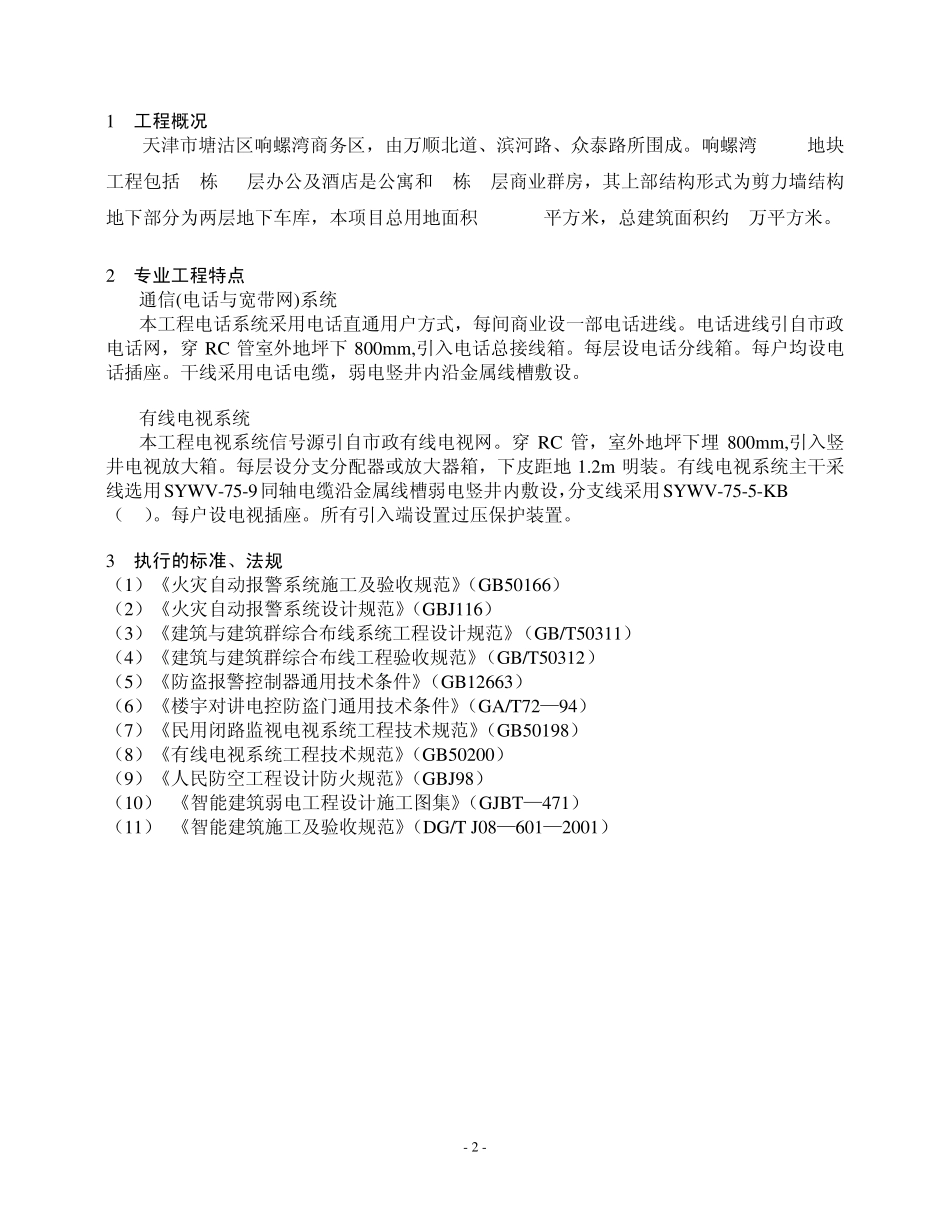

- 0 - 天津市中海响螺湾 B-16项目 建筑智能化工程 施工监理实施细则 编 制 人： 批 准 人： 批准时间： 上海市建设工程监理有限公司 中海响螺湾 B -16 监理项目部 - 1 - 目 录 1 、工程概况 2 、专业工程特点 3 、执行的标准、法规 4 、监理工作流程（框图） 5 、监理工作的控制要点及目标值 6 、监理工作的方法及措施 7 、旁站监理项目内容、方法及要求 8 、现场监理检查记录表式 - 2 - 1 工程概况 天津市塘沽区响螺湾商务区，由万顺北道、滨河路、众泰路所围成。响螺湾 B-16地块工程包括 1栋 25层办公及酒店是公寓和 1栋 4层商业群房，其上部结构形式为剪力墙结构地下部分为两层地下车库，本项目总用地面积 8613.3平方米，总建筑面积约 6万平方米。 2 专业工程特点 通信(电话与宽带网)系统 本工程电话系统采用电话直通用户方式，每间商业设一部电话进线。电话进线引自市政电话网，穿 RC 管室外地坪下 800mm,引入电话总接线箱。每层设电话分线箱。每户均设电话插座。干线采用电话电缆，弱电竖井内沿金属线槽敷设。 有线电视系统 本工程电视系统信号源引自市政有线电视网。穿 RC 管，室外地坪下埋 800mm,引入竖井电视放大箱。每层设分支分配器或放大器箱，下皮距地 1.2m 明装。有线电视系统主干采线选用SYWV-75-9同轴电缆沿金属线槽弱电竖井内敷设，分支线采用SYWV-75-5-KBG20-WC（FC）。每户设电视插座。所有引入端设置过压保护装置。 3 执行的标准、法规 （1）《火灾自动报警系统施工及验收规范》（GB50166） （2）《火灾自动报警系统设计规范》（GBJ116） （3）《建筑与建筑群综合布线系统工程设计规范》（GB/T50311） （4）《建筑与建筑群综合布线工程验收规范》（GB/T50312） （5）《防盗报警控制器通用技术条件》（GB12663） （6）《楼宇对讲电控防盗门通用技术条件》（GA/T72—94） （7）《民用闭路监视电视系统工程技术规范》（GB50198） （8）《有线电视系统工程技术规范》（GB50200） （9）《人民防空工程设计防火规范》（GBJ98） （10） 《智能建筑弱电工程设计施工图集》（GJBT—471） （11） 《智能建筑施工及验收规范》（DG/T J08—601—2001） - 3 - 4 监理工作流程（框图） 参加智能化方案及图纸会审 参加设计交底 （审核）智能化工程承包单位资质 审核智能化工程施工组织设计或施工方案 审核施工单位技术管理体系、质保体系 施工...
