建筑水准测量内业计算

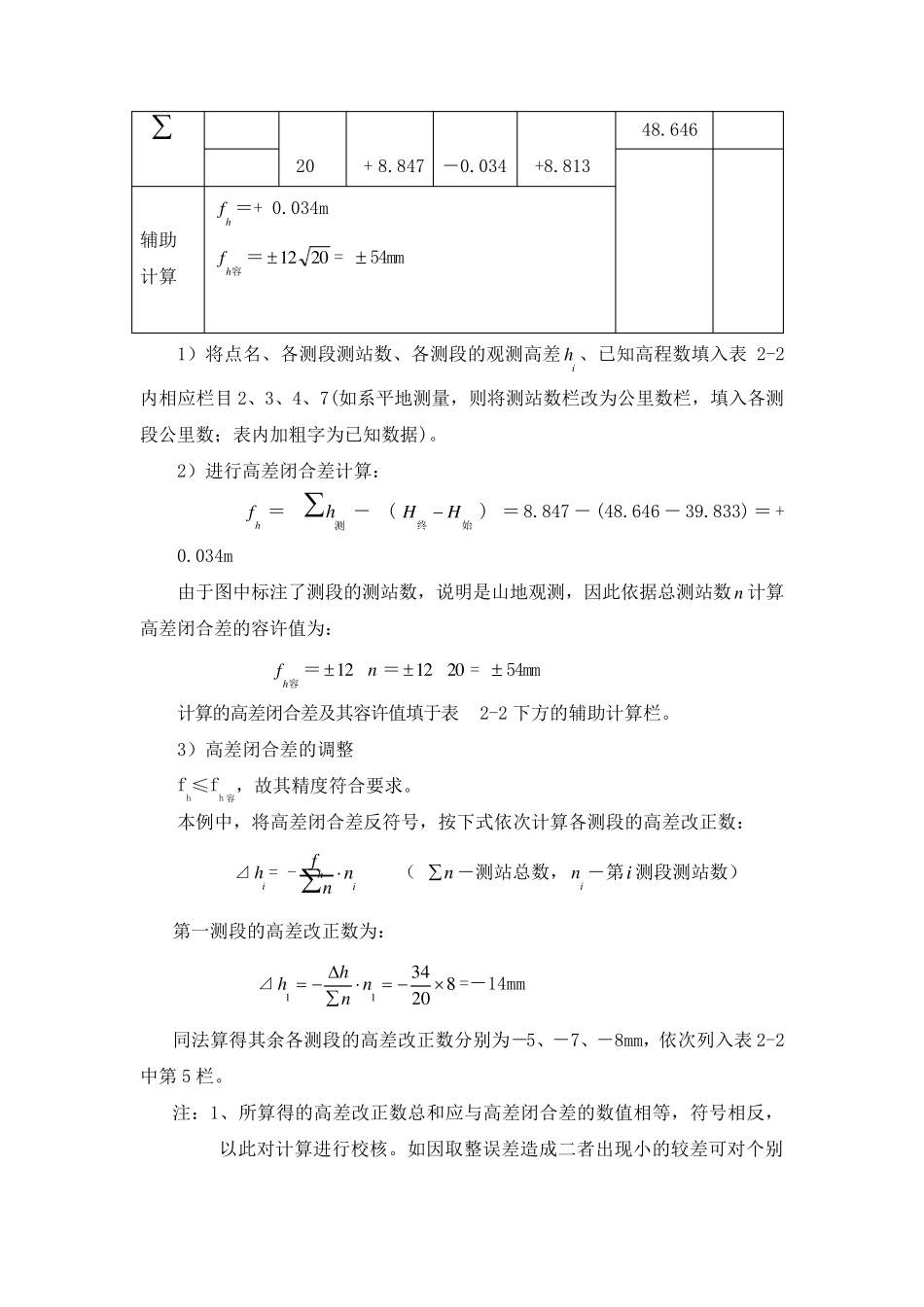

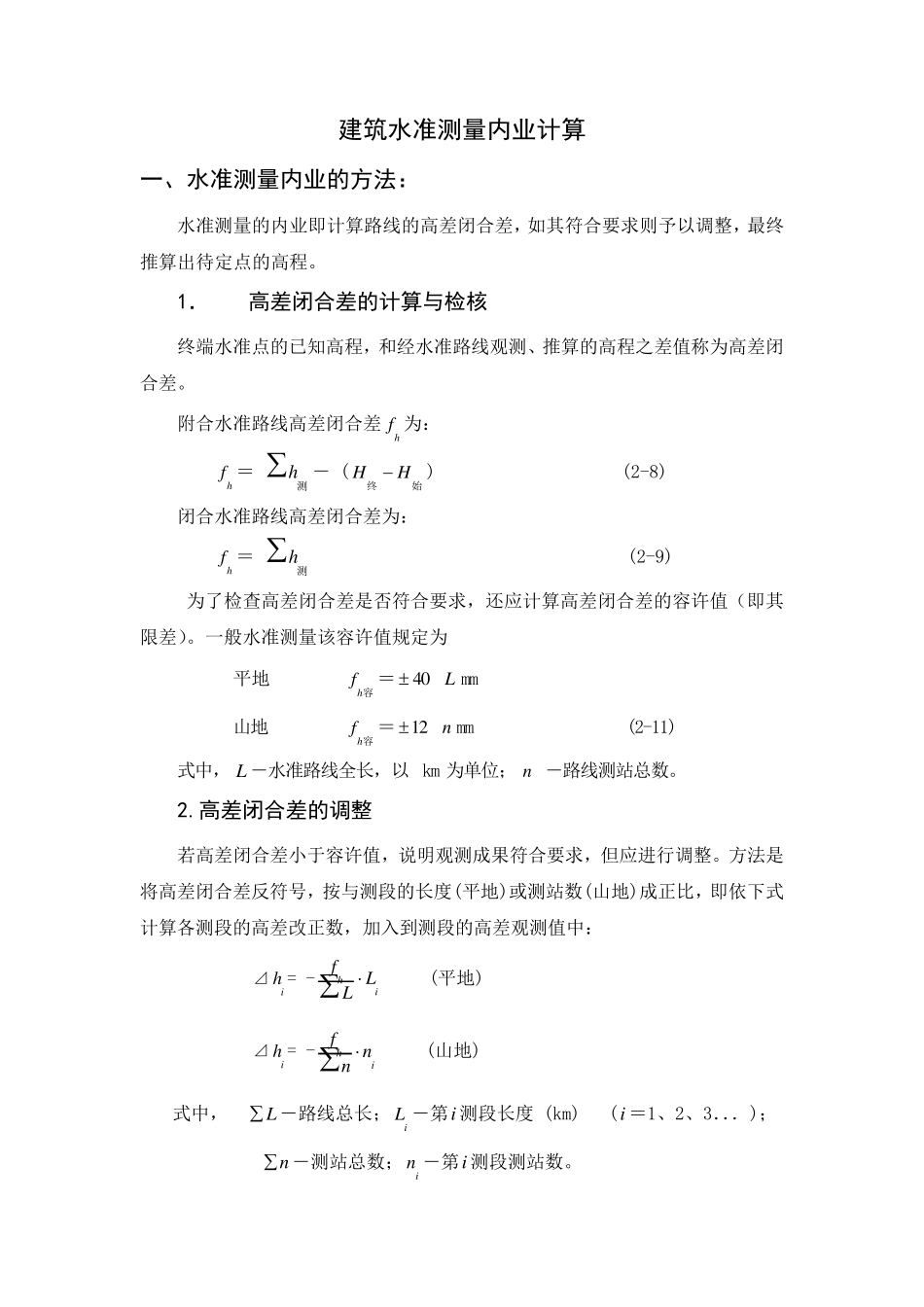

建筑水准测量内业计算 一、水准测量内业的方法： 水准测量的内业即计算路线的高差闭合差，如其符合要求则予以调整，最终推算出待定点的高程。 1． 高差闭合差的计算与检核 终端水准点的已知高程，和经水准路线观测、推算的高程之差值称为高差闭合差。 附合水准路线高差闭合差hf 为： hf ＝ 测h － (始终HH) (2-8) 闭合水准路线高差闭合差为： hf ＝ 测h (2-9) 为了检查高差闭合差是否符合要求，还应计算高差闭合差的容许值（即其限差）。一般水准测量该容许值规定为 平地 容hf＝L4 0mm 山地 容hf＝n1 2mm (2-11) 式中，L ―水准路线全长，以km 为单位； n ―路线测站总数。 2.高差闭合差的调整 若高差闭合差小于容许值，说明观测成果符合要求，但应进行调整。方法是将高差闭合差反符号，按与测段的长度(平地)或测站数(山地)成正比，即依下式计算各测段的高差改正数，加入到测段的高差观测值中： ⊿ih = -ihLLf (平地) ⊿ih = -ihnnf (山地) 式中， L―路线总长；iL ―第i 测段长度 (km) (i ＝1、2、3．．．)； n ―测站总数；in ―第i 测段测站数。 3.计算待定点的高程 将高差观测值加上改正数即得各测段改正后高差： hi 改=hi+⊿h i i＝1，2，3，…… 据此，即可依次推算各待定点的高程。 如上所述，闭合水准路线的计算方法除高差闭合差的计算有所区别而外，其余与附合路线的计算完全相同。 二、举例 1.附合水准路线算例 下图 1 所示附合水准路线为例，已知水准点 A、B 和待定点 1、2、3 将整个路线分为四个测段。 图 1 附合水准路线测量成果示意图 表 2-2 附合水准路线计算 测段号 点 名 测站 数 观测高差/m 改正数 /m 改正后 高差/m 高 程 /m 备注 1 2 3 4 5 6 7 8 1 BM1 8 +8.364 －0.014 +8.350 39.833 1 48.183 2 3 －1.433 －0.005 －1.438 2 46.745 3 4 －2.745 －0.007 －2.752 3 43.993 4 5 +4.661 －0.008 +4.653 BM2  20 + 8.847 －0.034 +8.813 48.646 辅助 计算 hf ＝+ 0.034m 容hf＝2012=  54mm 1）将点名、各测段测站数、各测段的观测高差ih 、已知高程数填入表2-2内相应栏目2、3、4、7(如系平地测量，则将测站数栏改为公里数栏，填入各测段公里数；表内加粗字为已知数据)。 2）进行高差闭合差计算： hf ＝ 测h－ (始终HH) ＝8.847 －(...
