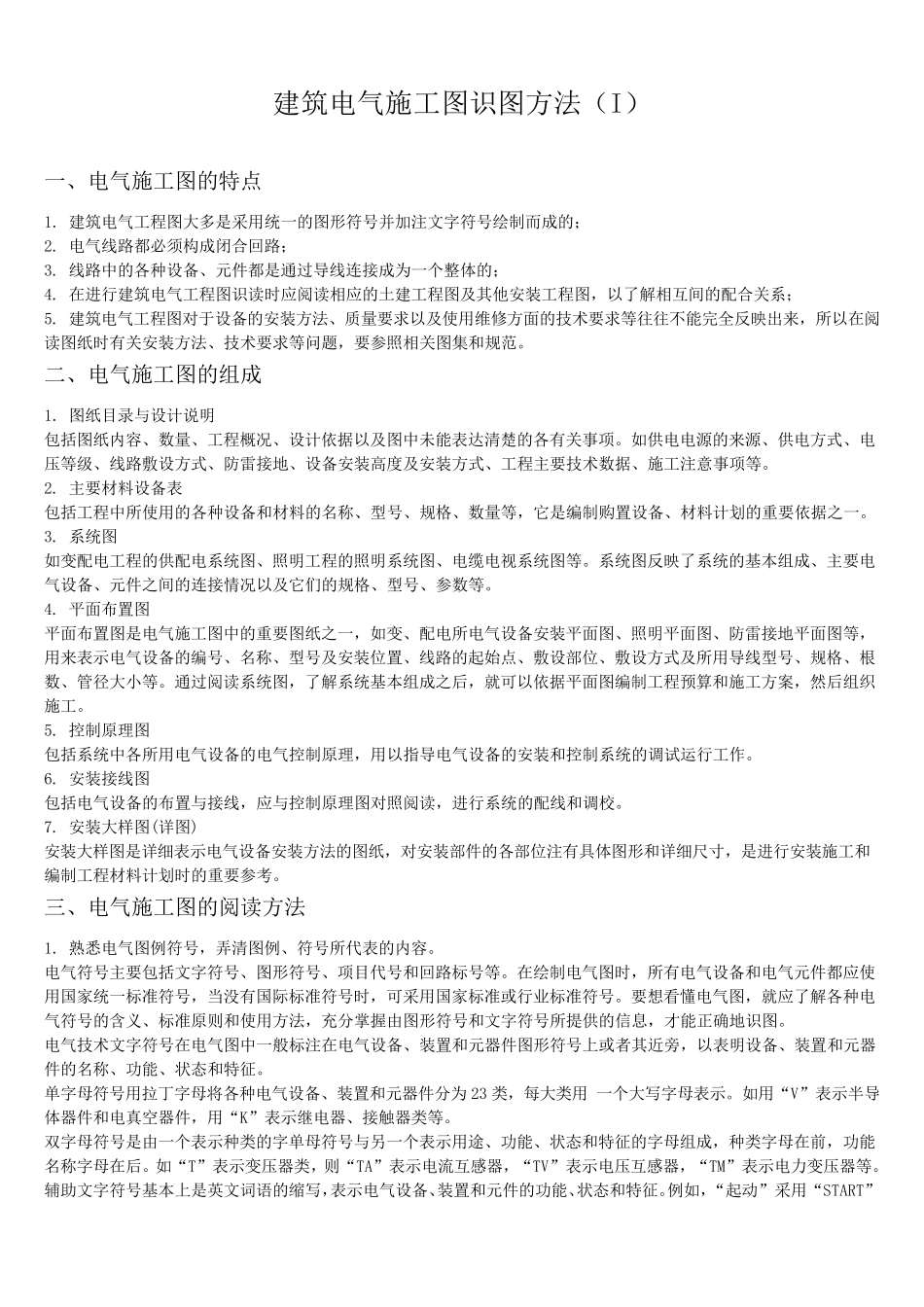

建 筑 电 气 施 工 图 识 图 方 法 （ I） 一 、 电 气 施 工 图 的 特 点 1. 建 筑 电 气 工 程 图 大 多 是 采 用 统 一 的 图 形 符 号 并 加 注 文 字 符 号 绘 制 而 成 的 ； 2. 电 气 线 路 都 必 须 构 成 闭 合 回 路 ； 3. 线 路 中 的 各 种 设 备 、 元 件 都 是 通 过 导 线 连 接 成 为 一 个 整 体 的 ； 4. 在 进 行 建 筑 电 气 工 程 图 识 读 时 应 阅 读 相 应 的 土 建 工 程 图 及 其 他 安 装 工 程 图 ， 以 了 解 相 互 间 的 配 合 关 系 ； 5. 建 筑 电 气 工 程 图 对 于 设 备 的 安 装 方 法 、 质 量 要 求 以 及 使 用 维 修 方 面 的 技 术 要 求 等 往 往 不 能 完 全 反 映 出 来 ， 所 以 在 阅读 图 纸 时 有 关 安 装 方 法 、 技 术 要 求 等 问 题 ， 要 参 照 相 关 图 集 和 规 范 。 二 、 电 气 施 工 图 的 组 成 1. 图 纸 目 录 与 设 计 说 明 包 括图 纸 内容、 数量 、 工 程 概况、 设 计 依据以 及 图 中 未能 表达清楚的 各 有 关 事项。 如供电 电 源的 来 源、 供电 方 式、 电压等 级、 线 路 敷设 方 式、 防雷接 地、 设 备 安 装 高度及 安 装 方 式、 工 程 主要 技 术 数据、 施 工 注 意事项等 。 2. 主要 材料设 备 表 包 括工 程 中 所 使 用 的 各 种 设 备 和 材料的 名称、 型号 、 规 格、 数量 等 ， 它是 编制 购置设 备 、 材料计 划的 重要 依据之一 。 3. 系 统 图 如变配 电 工 程 的 供配 电 系 统 图 、 照 明 工 程 的 照 明 系 统 图 、 电 缆电 视系 统 图 等 。 系 统 图 反 映 了 系 统 的 基本组 成 、 主要 电气 设 备 、 元 件 之间 的 连 接 情况以 及 它们的 规 格、 型号 、 参 数等 。 4. 平面 布置图 平面 布置图 是 电 气 施 工 图 中 的 重要 图 纸 之一 ， 如变、 配 电 所 电 气 设 备 安 装 平面 图 、 照 明 平面 图 、 防雷接 地平面 图 等 ，用 来 表示电 气 设...
