建筑表现：室外建筑建模技巧

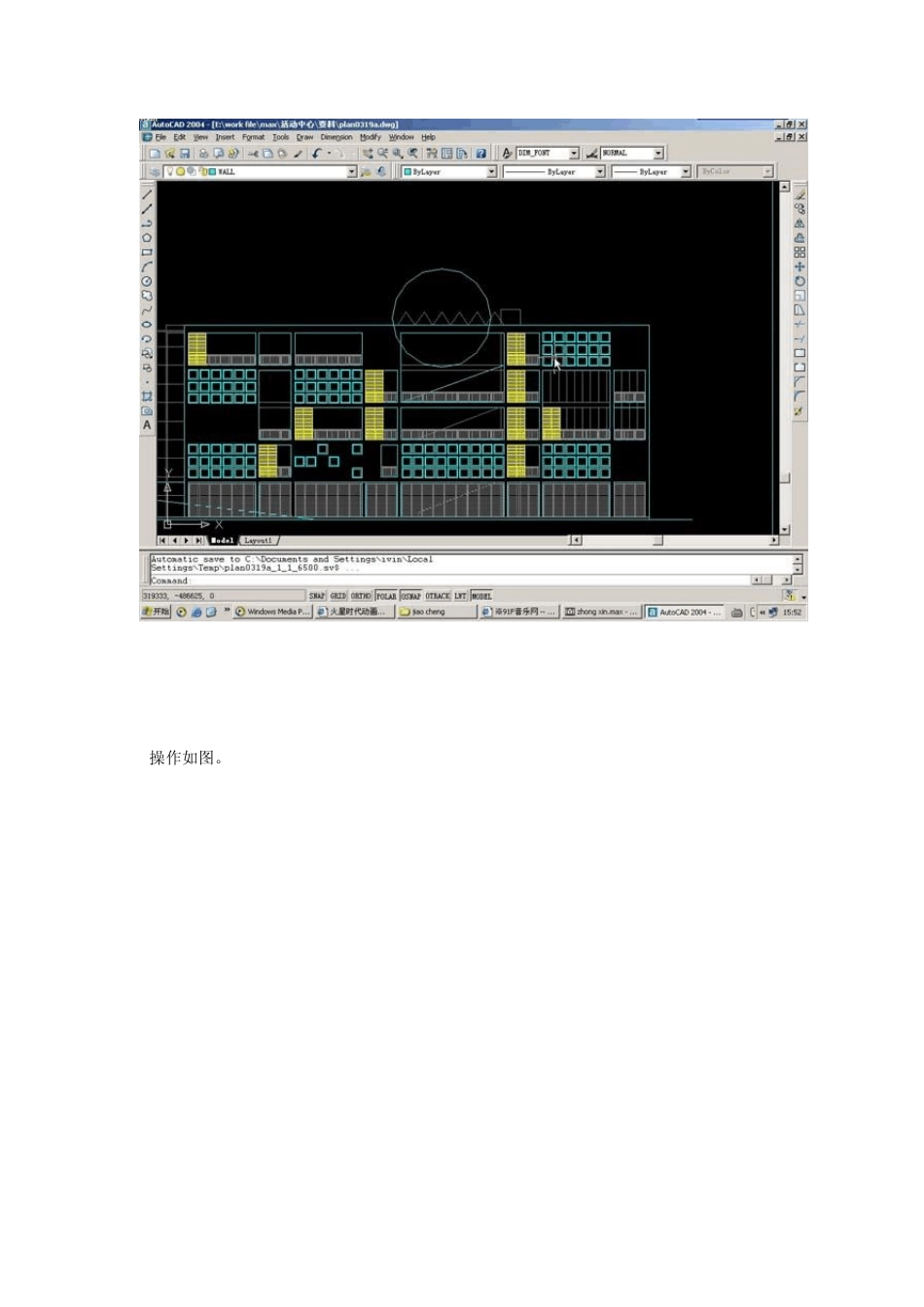

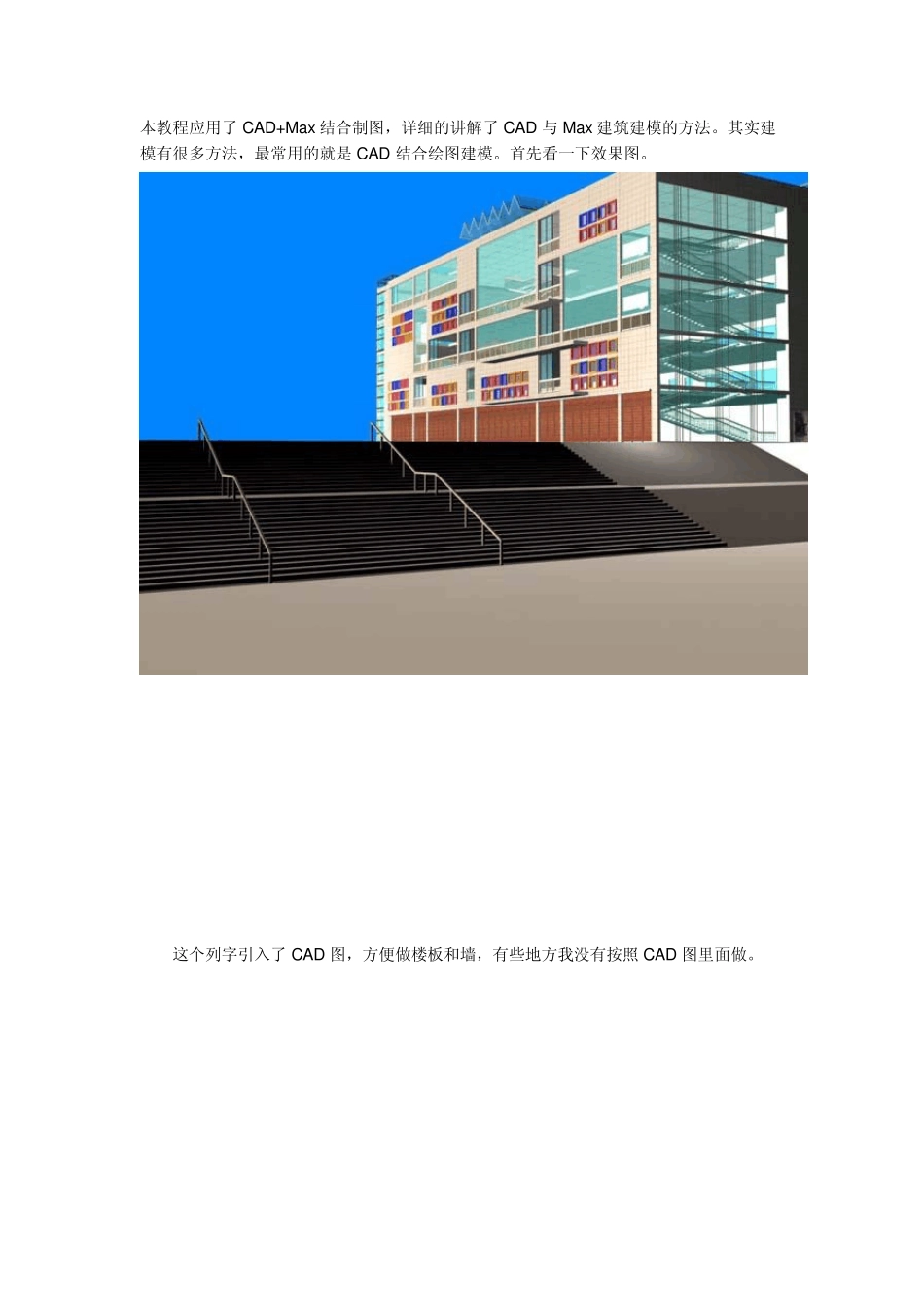

本教程应用了CAD+Max 结合制图，详细的讲解了CAD 与Max 建筑建模的方法。其实建模有很多方法，最常用的就是 CAD 结合绘图建模。首先看一下效果图。 这个列字引入了CAD 图，方便做楼板和墙，有些地方我没有按照 CAD 图里面做。 操作如图。 下面的门我都Detach 分开了，这样贴图好用些。 我们先导入CAD 图到Max ，用File 的Import。然后把侧面图群组，在左视图放正。正面墙的CAD 图就在前视图放正。（正视图从标要 X，0；Y，0；Z，0），摆好后把它们冻结（右键的Freez e selection）。 把他们对齐后如图。 照着CAD 图的顶视图描出楼板，拉伸300（建筑的标准单位）。 操作如图。 选中每一层，对齐到一起，把每个楼板在前视图上升，对齐到前视图的每一层分界线。（楼板从上至下为：1 ，2 ，3 ，4 ，5 层） 摆好如图。 前视图描出楼板，要挖很多窗洞。如图。 操作如图。 加一个Smooth 并进行修改，如图。 画栏杆和几个四边形，然后进行拉伸。 参数设置可自定（三个矩形Extrude 参数：上至下150,200,150）。 前视图将它们对齐中间的那个，然后用镜像Mirror把下面的两个在Y 轴关联复制，放到栏杆下面。 画出一条线，按2（线条），然后沿X 轴复制出几条线，如图。 把这几条线可视化，参数如图。 进行材质设置，线条给另一个材质，其它的进行白色材质。 设置如图。 操作如图。 操作如图。 在前视图中进行关联操作，并复制到其它有栏杆线的地方，如图。 剪断关联，加Edit mesh 修改，对齐到右边。 选中点，向右边对齐。 栏杆线不够，补上。 选中正面墙按3 键，再把小窗洞的线全部选中，勾上Copy 后Detach。 [未完待续] [续上篇] 在得到新的线后还是按下3 键，全选，Ou tline 100，拉伸400（比墙厚一点），给上一种材质（以后可以把它ID 分开，给几种色）。 这里发现楼板没对齐，把它向上移一点。 操作如图。 画个矩形，把这个矩形变成线，如图。 按下2 键，把线复制到右边，形成这样一个框，如图。 再画一个如框大小的矩形，加Edit Mesh 修改。 对齐到框的Z 轴。 玻璃给上玻璃材质，框给上铁的材质。 把做好的窗对齐到正墙内侧（在前视图看是栏杆后面）。 操作如图。 做好的窗进行关联，并复制到其它有窗杠线的地方。 操作如图。 刚才没做玻璃的一起做，去掉Start new shape 画几个矩形，加Edit Mesh 修改，给上一种半透明的玻璃。 进行门的制作。 画好门梁和门柱后...
