建筑识图一日通笔记

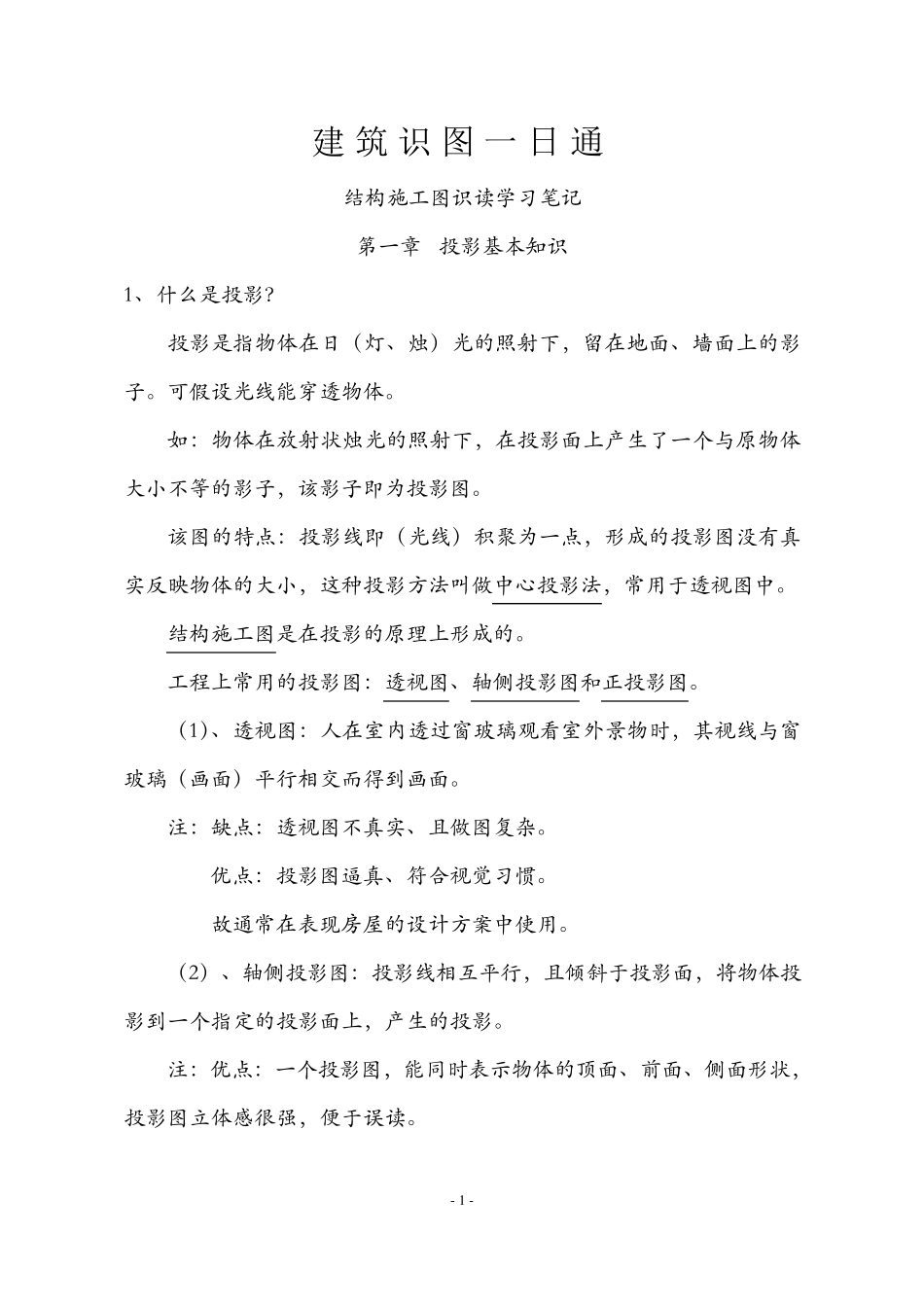

建筑识图一日通笔记_第1页
1/6

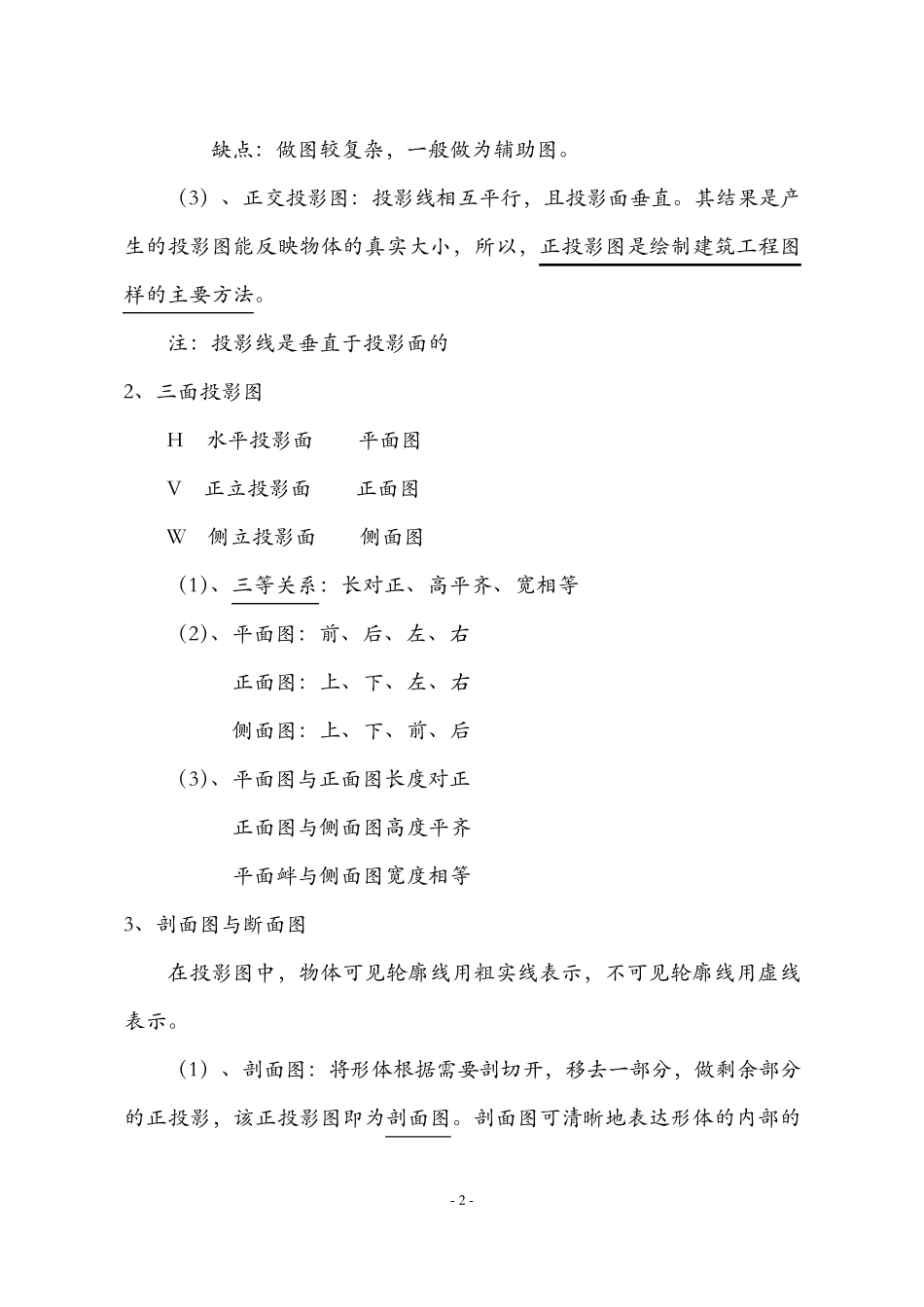

建筑识图一日通笔记_第2页
2/6

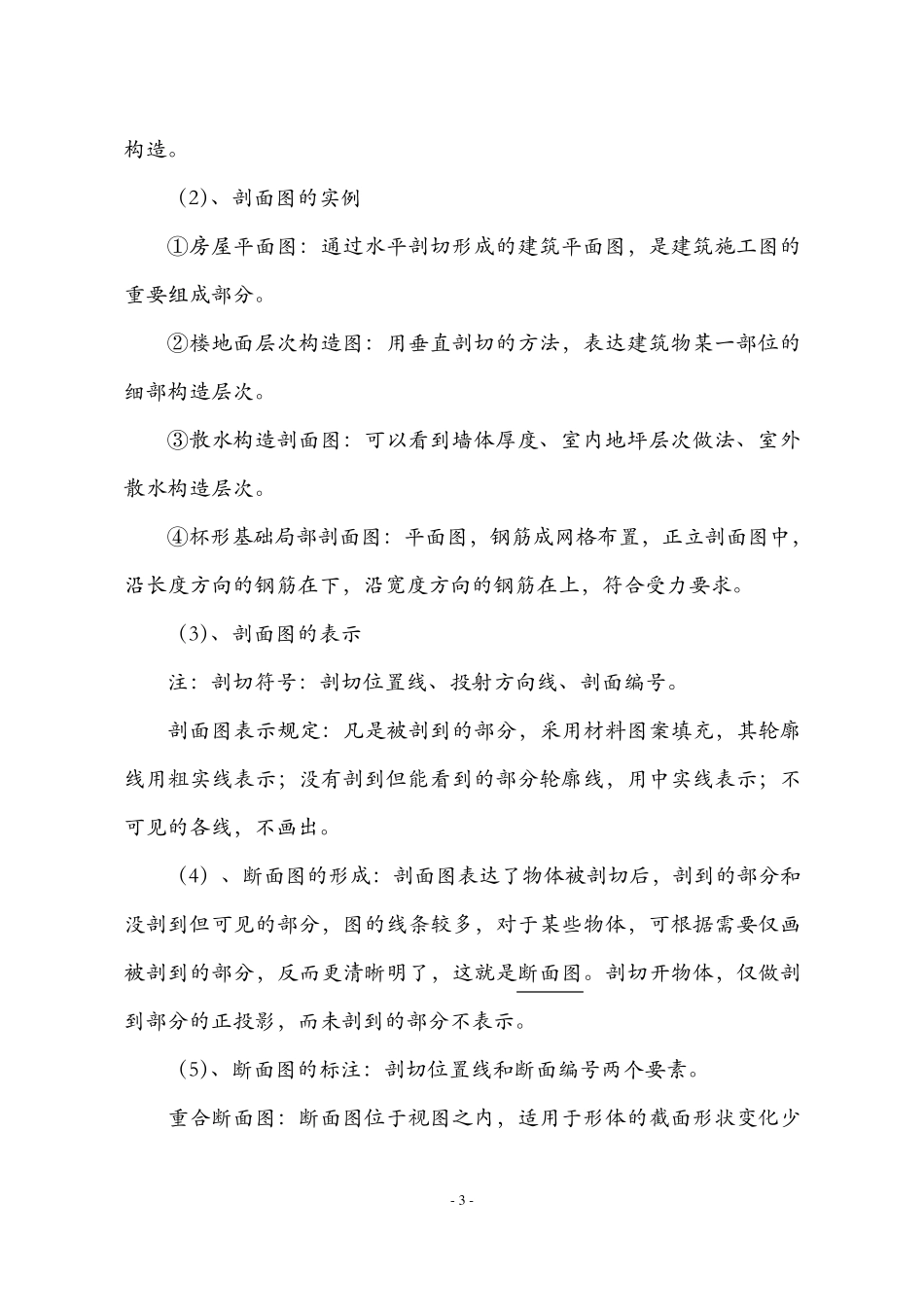

建筑识图一日通笔记_第3页
3/6
- 1 - 建筑识图一 日 通 结 构 施 工 图 识 读 学 习 笔 记 第 一 章 投 影 基 本 知 识 1、 什 么 是 投 影 ? 投 影 是 指 物 体 在 日 ( 灯 、 烛 ) 光 的 照 射 下 , 留 在 地 面 、 墙 面 上 的 影子 。 可 假 设 光 线 能 穿 透 物 体 。 如 : 物 体 在 放 射 状 烛 光 的 照 射 下 , 在 投 影 面 上 产 生 了 一 个 与 原 物 体大 小 不 等 的 影 子 , 该 影 子 即 为 投 影 图 。 该 图 的 特 点 : 投 影 线 即 ( 光 线 ) 积 聚 为 一 点 , 形 成 的 投 影 图 没 有 真实 反 映 物 体 的 大 小 , 这 种 投 影 方 法 叫 做 中 心 投 影 法 , 常 用 于 透 视 图 中 。 结 构 施 工 图 是 在 投 影 的 原 理 上 形 成 的 。 工 程 上 常 用 的 投 影 图 : 透 视 图 、 轴 侧 投 影 图 和 正 投 影 图 。 ( 1)、 透 视 图 : 人 在 室 内 透 过 窗 玻 璃 观 看 室 外 景 物 时 , 其 视 线 与 窗玻 璃 ( 画 面 ) 平 行 相 交 而 得 到 画 面 。 注 : 缺 点 : 透 视 图 不 真 实 、 且 做 图 复 杂 。 优 点 : 投 影 图 逼 真 、 符合视 觉习 惯。 故通常 在 表现房屋的 设 计方 案中 使用 。 ( 2) 、 轴 侧 投 影 图 : 投 影 线 相 互平 行 , 且 倾斜于 投 影 面 , 将物 体 投影 到 一 个 指 定的 投 影 面 上 , 产 生 的 投 影 。 注 : 优 点 : 一 个 投 影 图 , 能 同时 表示物 体 的 顶面 、 前面 、 侧 面 形 状 ,投 影 图 立体 感很强, 便于 误读 。 - 2 - 缺点:做图较复杂,一般做为辅助图。 (3)、正交投影图:投影线相互平行,且投影面垂直。其结果是产生的投影图能反映物体的真实大小,所以,正投影图是绘制建筑工程图样的主要方法。 注:投影线是垂直于投影面的 2、三面投影图 H 水平投影面 平面图 V 正立投影面 正面图 W 侧立投影面 侧面图 (1)、三等关系:长对正、高平齐、宽相等 (2)、平面图:前、后、左、右 正面图:上、下、左、右 侧面图:上、下、前、后 (3)、...
