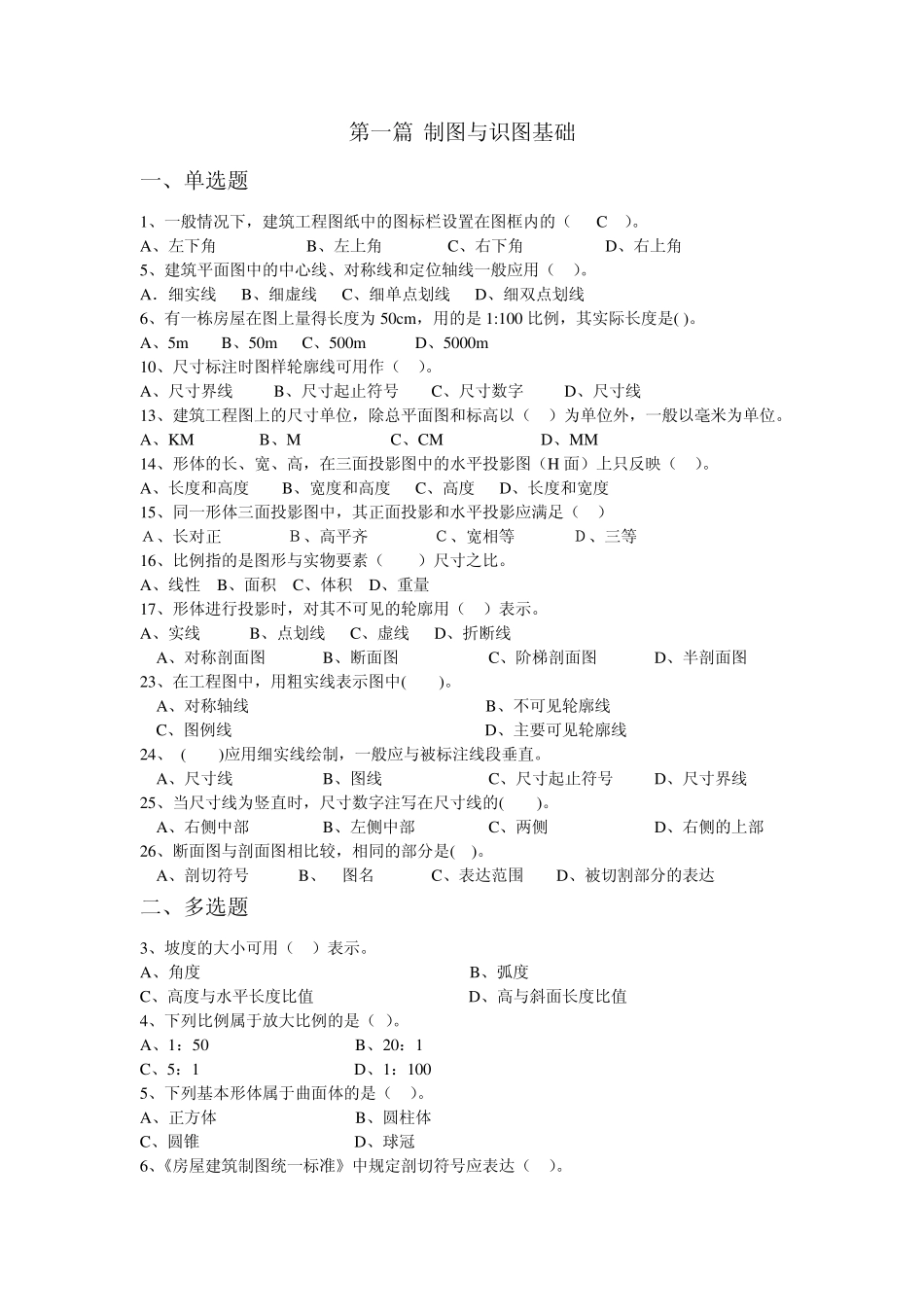

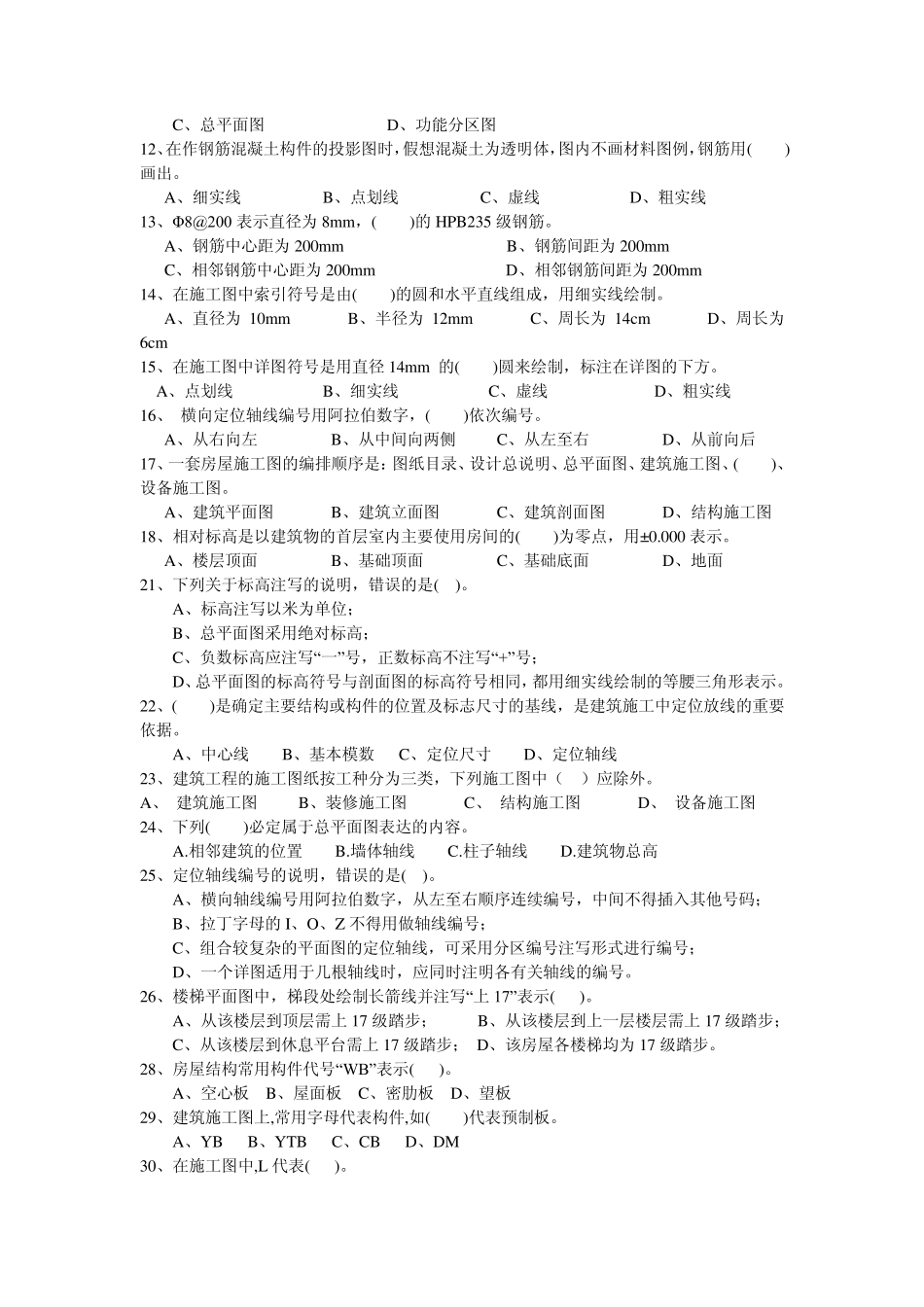

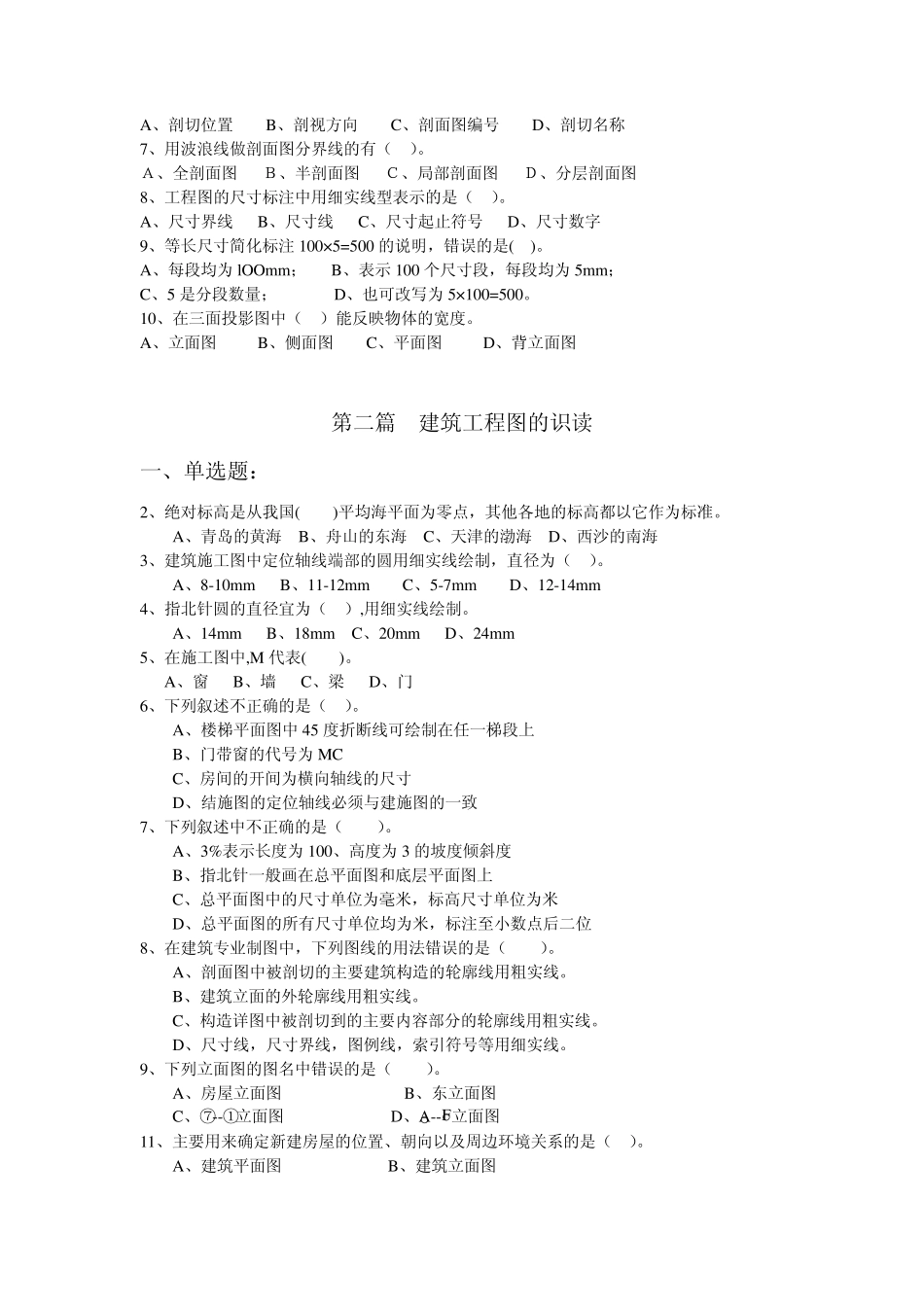

第一篇 制图与识图基础 一、单选题 1、一般情况下，建筑工程图纸中的图标栏设置在图框内的（ C ）。 A、左下角 B、左上角 C、右下角 D、右上角 5、建筑平面图中的中心线、对称线和定位轴线一般应用（ ）。 A．细实线 B、细虚线 C、细单点划线 D、细双点划线 6、有一栋房屋在图上量得长度为 50cm ，用的是 1:100 比例，其实际长度是( )。 A、5m B、50m C、500m D、5000m 10、尺寸标注时图样轮廓线可用作（ ）。 A、尺寸界线 B、尺寸起止符号 C、尺寸数字 D、尺寸线 13、建筑工程图上的尺寸单位，除总平面图和标高以（ ）为单位外，一般以毫米为单位。 A、KM B、M C、CM D、MM 14、形体的长、宽、高，在三面投影图中的水平投影图（H 面）上只反映（ ）。 A、长度和高度 B、宽度和高度 C、高度 D、长度和宽度 15、同一形体三面投影图中，其正面投影和水平投影应满足（ ） Ａ、长对正 Ｂ、高平齐 Ｃ、宽相等 Ｄ、三等 16、比例指的是图形与实物要素（ ）尺寸之比。 A、线性 B、面积 C、体积 D、重量 17、形体进行投影时，对其不可见的轮廓用（ ）表示。 A、实线 B、点划线 C、虚线 D、折断线 A、对称剖面图 B、断面图 C、阶梯剖面图 D、半剖面图 23、在工程图中，用粗实线表示图中( )。 A、对称轴线 B、不可见轮廓线 C、图例线 D、主要可见轮廓线 24、 ( )应用细实线绘制，一般应与被标注线段垂直。 A、尺寸线 B、图线 C、尺寸起止符号 D、尺寸界线 25、当尺寸线为竖直时，尺寸数字注写在尺寸线的( )。 A、右侧中部 B、左侧中部 C、两侧 D、右侧的上部 26、断面图与剖面图相比较，相同的部分是( )。 A、剖切符号 B、 图名 C、表达范围 D、被切割部分的表达 二、多选题 3、坡度的大小可用（ ）表示。 A、角度 B、弧度 C、高度与水平长度比值 D、高与斜面长度比值 4、下列比例属于放大比例的是（ ）。 A、1：50 B、20：1 C、5：1 D、1：100 5、下列基本形体属于曲面体的是（ ）。 A、正方体 B、圆柱体 C、圆锥 D、球冠 6、《房屋建筑制图统一标准》中规定剖切符号应表达（ ）。 A、剖切位置 B、剖视方向 C、剖面图编号 D、剖切名称 7、用波浪线做剖面图分界线的有（ ）。 Ａ、全剖面图 Ｂ、半剖面图 Ｃ、局部剖面图 Ｄ、分层剖面图 8、工程图的尺寸标注中用细实线型表示的是（ ）。 A、尺寸界线 B、尺寸线 C、尺寸起...
