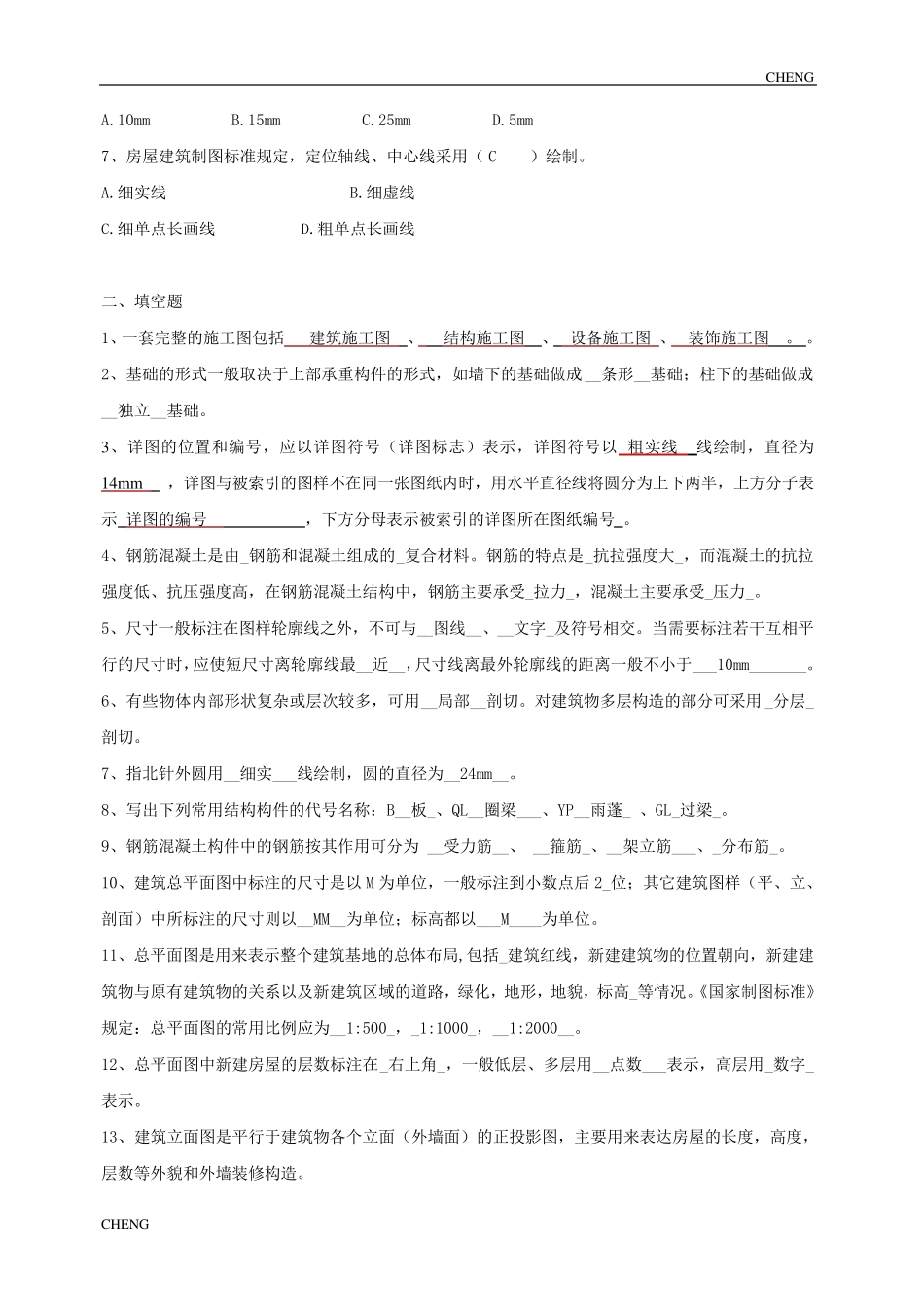

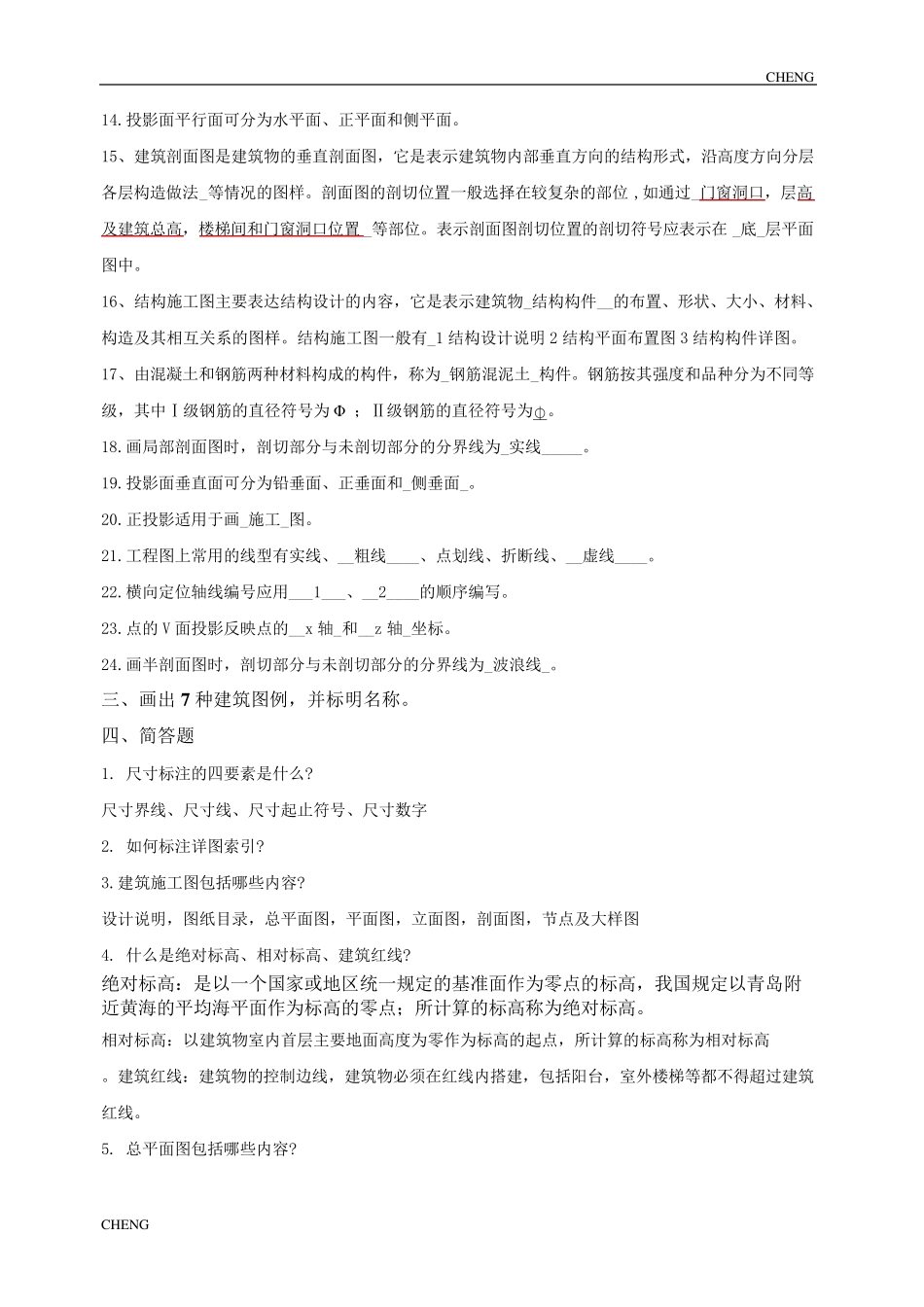

CHENG CHENG 建筑工程识图复习题 一、单项选择题 1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。 A.会签栏 B.图标 C.图框 D.图纸目录 2.正面投影与侧面投影应保持（ C ）关系。 A.长度相等且对正 B.宽度相等 C.高度相等且平齐 D.长、宽、高都相等 3.定位轴线采用( A )线型。 A.细点划线 B.虚线 C.实线 D.波浪线 4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。 A.波浪线 B.细实线 C.虚线 D.点划线 5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ） A.定位轴线 B.剖面线 C.可见轮廓线 D.不可见轮廓线 6.已知点 C 坐标为 C（10，5，25），则点 C 到 H 面的距离为（ C ） CHENG CHENG A.10mm B.15mm C.25mm D.5mm 7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。 A.细实线 B.细虚线 C.细单点长画线 D.粗单点长画线 二、填空题 1、一套完整的施工图包括 建筑施工图 、 结构施工图 、 设备施工图 、 装饰施工图 。 。 2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成 __条形__基础；柱下的基础做成__独立__基础。 3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以 粗实线 线绘制，直径为 14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示 详图的编号 ，下方分母表示被索引的详图所在图纸编号 。 4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。钢筋的特点是_抗拉强度大_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。 5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距 离一般不小 于___10mm_______。 6、有 些 物 体 内部形状 复杂 或 层 次 较 多 ，可用__局 部__剖 切 。对 建筑物 多 层 构造 的部分可采用 _分层 _剖 切 。 7、指 北 针 外圆用__细实___线绘制，圆的直径为__24mm__。 8、写 出 下列 常 用结构构件的代 号名 称 ： B__板 _、QL__圈 梁 ___、YP__雨 蓬 _ 、GL_过 梁 _。 9、钢筋混凝土构件中的钢筋按 其 作 用可分为 __受力筋__、 __箍 筋_、__架 立筋___、_分布 筋_。 10...
