建筑识图总结VIP专享

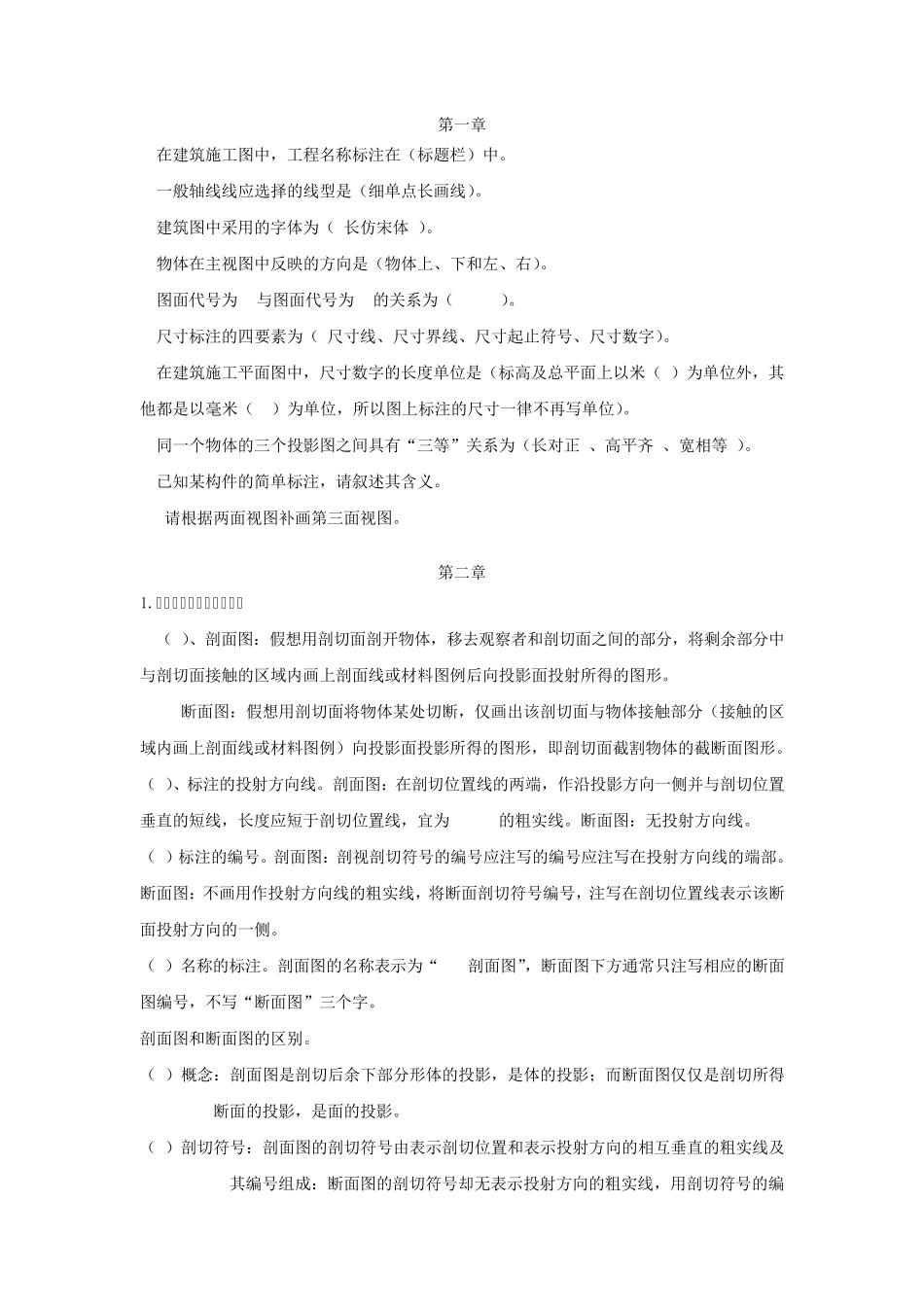

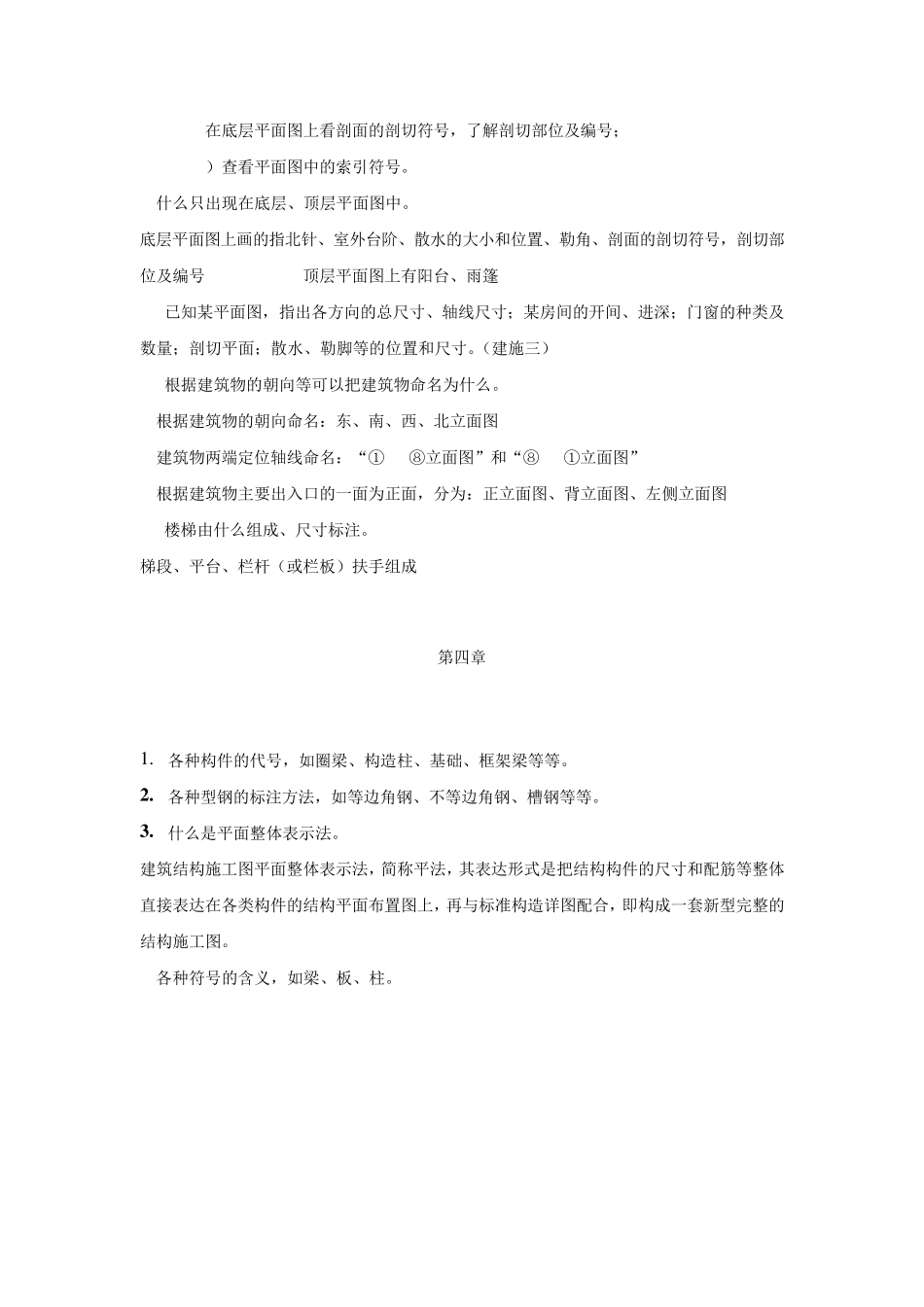

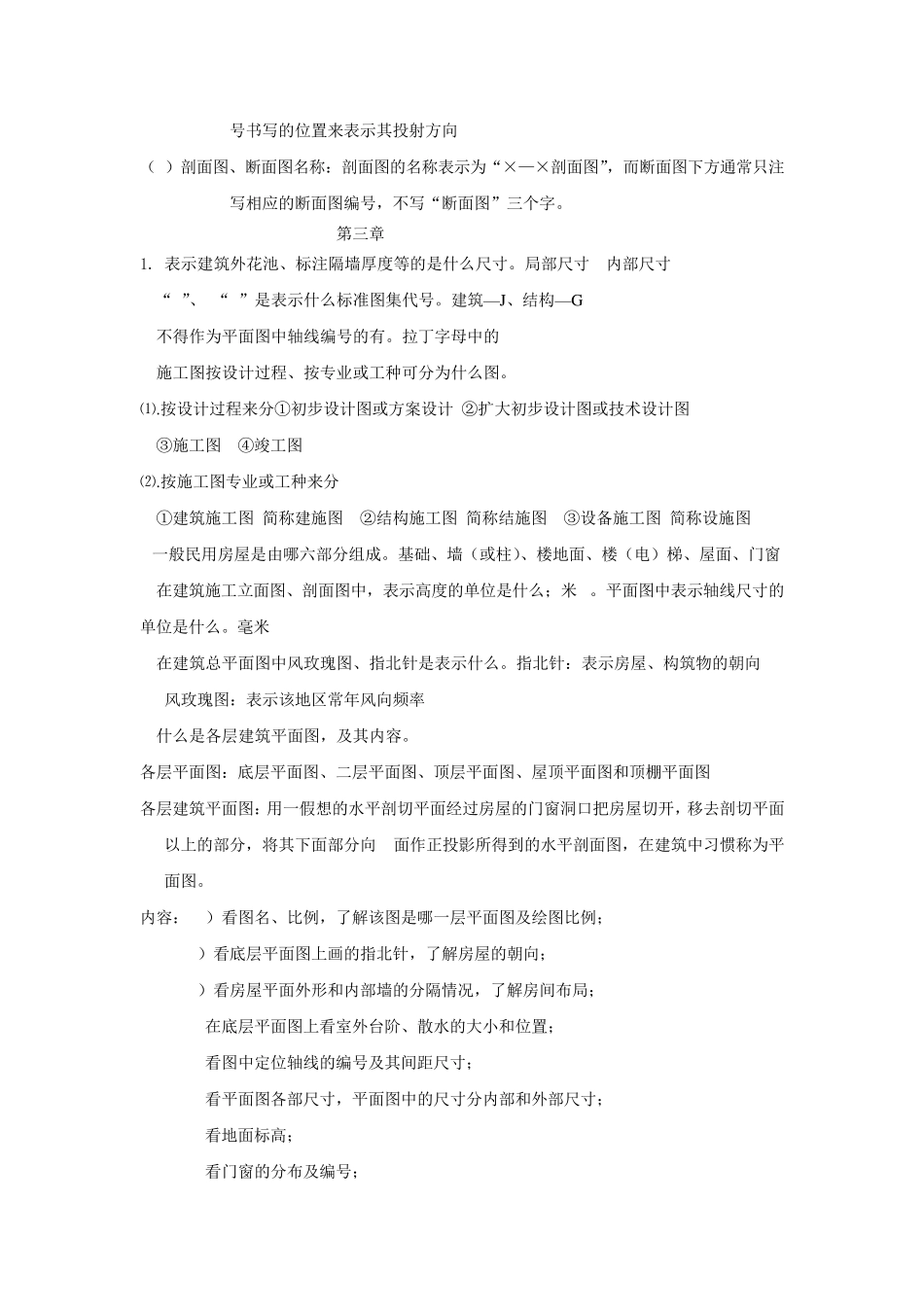

第一章 1.在建筑施工图中，工程名称标注在（标题栏）中。 2.一般轴线线应选择的线型是（细单点长画线）。 3.建筑图中采用的字体为（ 长仿宋体 ）。 4.物体在主视图中反映的方向是（物体上、下和左、右）。 5.图面代号为A0与图面代号为A2的关系为（A0 =4A2）。 6.尺寸标注的四要素为（ 尺寸线、尺寸界线、尺寸起止符号、尺寸数字）。 7.在建筑施工平面图中，尺寸数字的长度单位是（标高及总平面上以米（m）为单位外，其他都是以毫米（mm）为单位，所以图上标注的尺寸一律不再写单位）。 8.同一个物体的三个投影图之间具有“三等”关系为（长对正 、高平齐 、宽相等 ）。 9.已知某构件的简单标注，请叙述其含义。(P11) 10.请根据两面视图补画第三面视图。 第二章 1.剖面图和断面图的区别。 （1）、剖面图：假想用剖切面剖开物体，移去观察者和剖切面之间的部分，将剩余部分中与剖切面接触的区域内画上剖面线或材料图例后向投影面投射所得的图形。 断面图：假想用剖切面将物体某处切断，仅画出该剖切面与物体接触部分（接触的区域内画上剖面线或材料图例）向投影面投影所得的图形，即剖切面截割物体的截断面图形。 （2）、标注的投射方向线。剖面图：在剖切位置线的两端，作沿投影方向一侧并与剖切位置垂直的短线，长度应短于剖切位置线，宜为4-6mm的粗实线。断面图：无投射方向线。 （3）标注的编号。剖面图：剖视剖切符号的编号应注写的编号应注写在投射方向线的端部。断面图：不画用作投射方向线的粗实线，将断面剖切符号编号，注写在剖切位置线表示该断面投射方向的一侧。 （4）名称的标注。剖面图的名称表示为“X-X剖面图”，断面图下方通常只注写相应的断面图编号，不写“断面图”三个字。 剖面图和断面图的区别。 （1）概念：剖面图是剖切后余下部分形体的投影，是体的投影；而断面图仅仅是剖切所得断面的投影，是面的投影。 （2）剖切符号：剖面图的剖切符号由表示剖切位置和表示投射方向的相互垂直的粗实线及其编号组成：断面图的剖切符号却无表示投射方向的粗实线，用剖切符号的编号书写的位置来表示其投射方向 （3）剖面图、断面图名称：剖面图的名称表示为“×—×剖面图”，而断面图下方通常只注写相应的断面图编号，不写“断面图”三个字。 第三章 1. 表示建筑外花池、标注隔墙厚度等的是什么尺寸。局部尺寸 内部尺寸 2.“G”、 “J”是表示什么标准图集代号。建筑—J、结构—G 3.不得作为平面图中...
