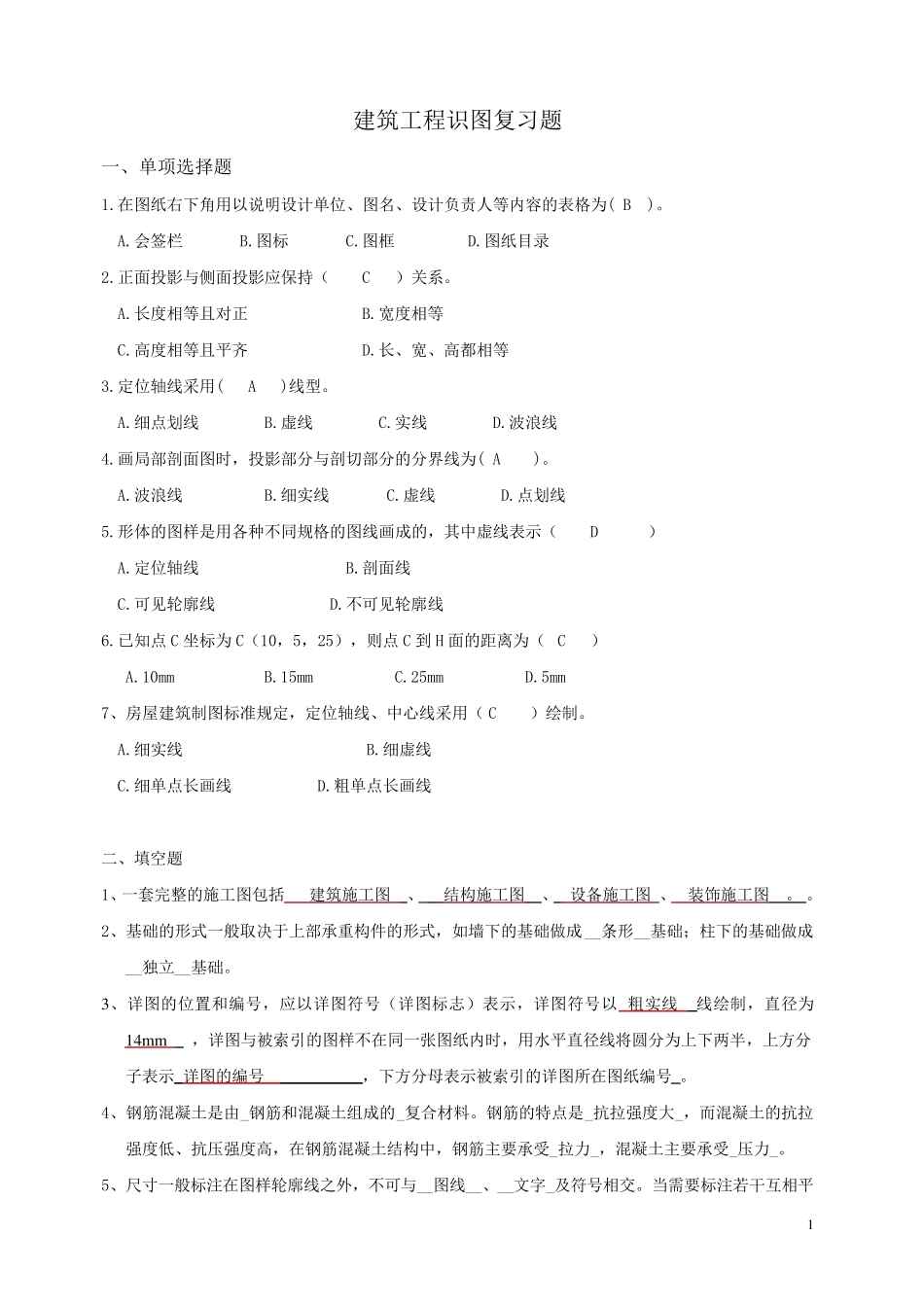

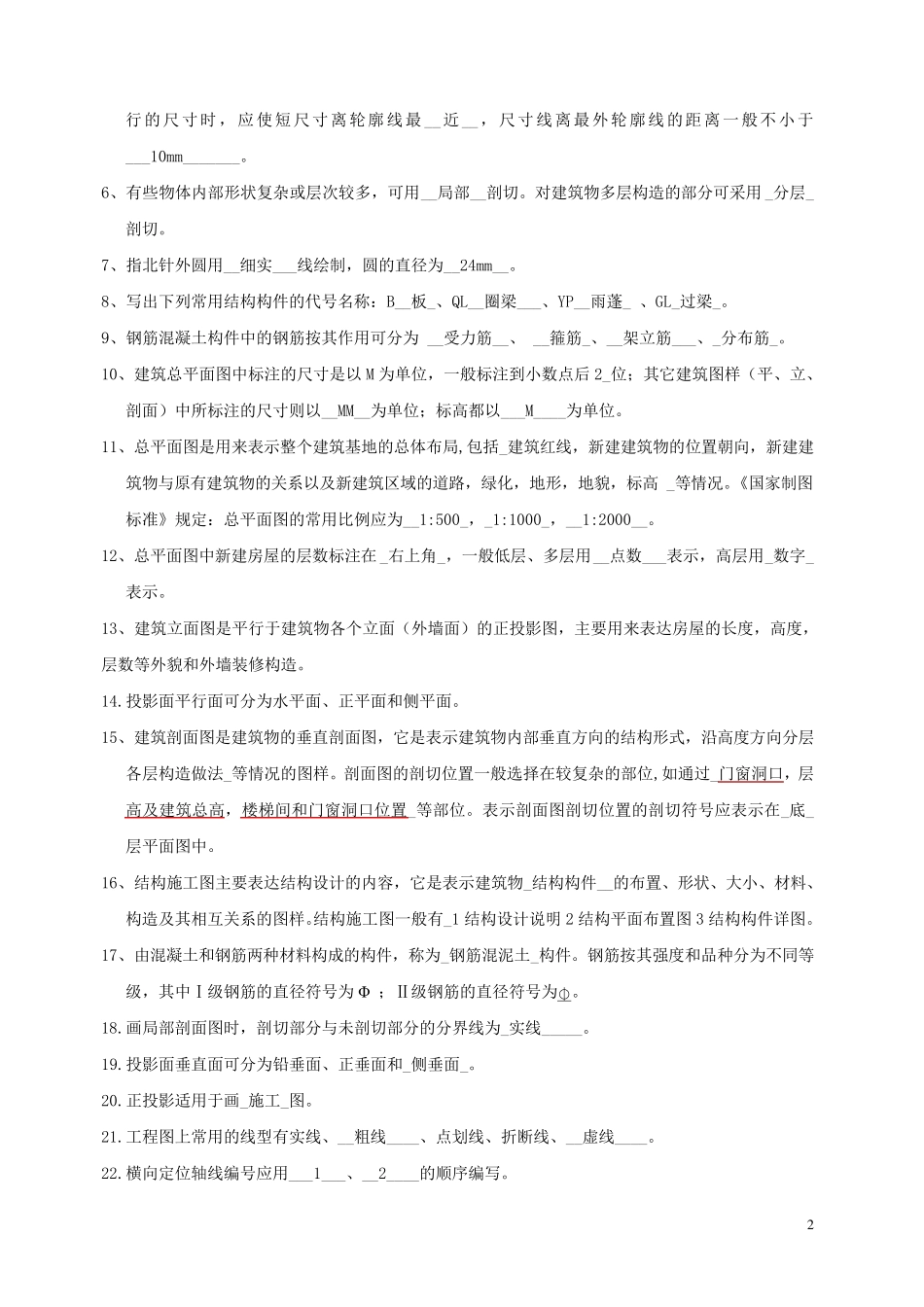

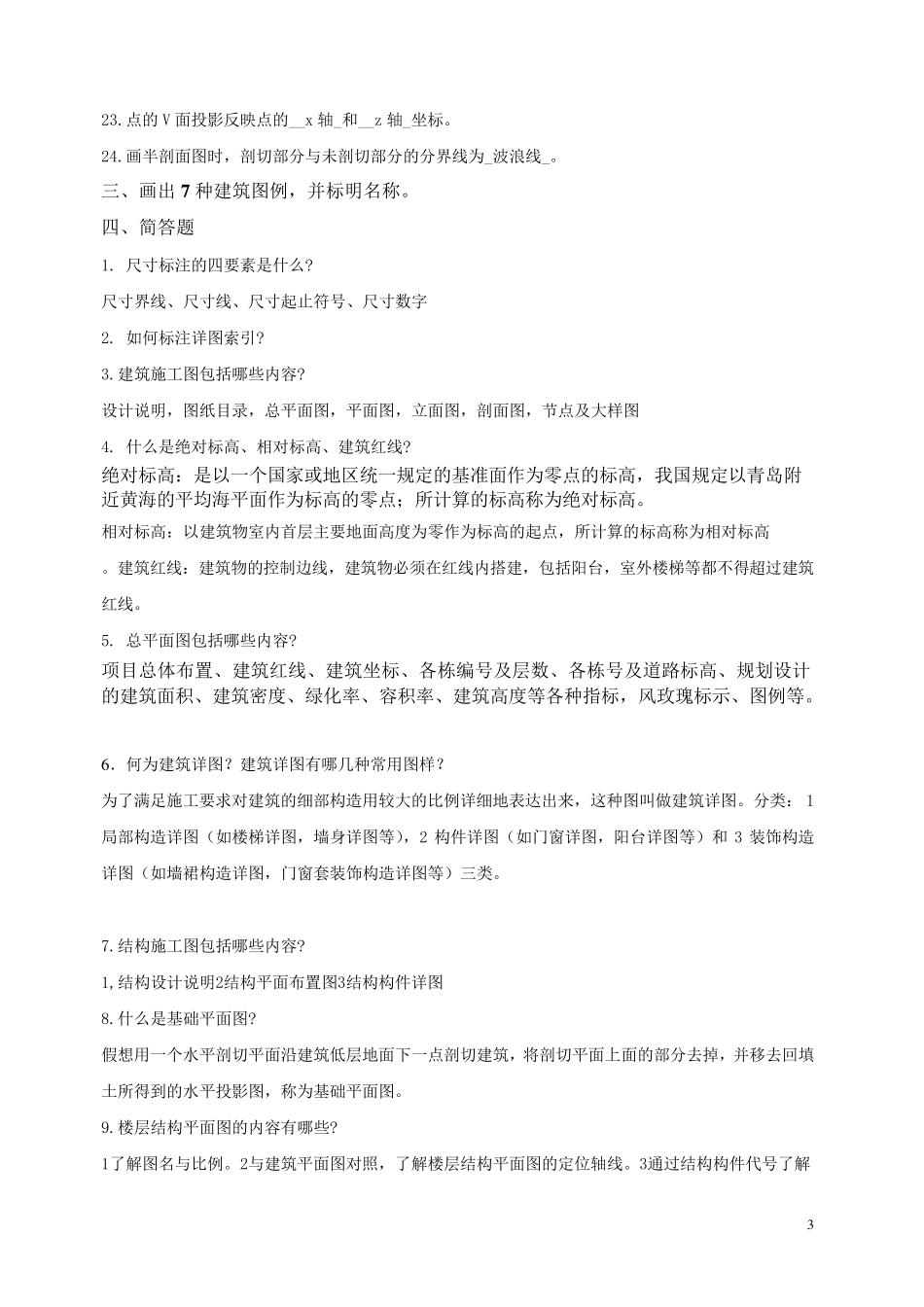

1 建筑工程识图复习题 一、单项选择题 1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。 A.会签栏 B.图标 C.图框 D.图纸目录 2.正面投影与侧面投影应保持（ C ）关系。 A.长度相等且对正 B.宽度相等 C.高度相等且平齐 D.长、宽、高都相等 3.定位轴线采用( A )线型。 A.细点划线 B.虚线 C.实线 D.波浪线 4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。 A.波浪线 B.细实线 C.虚线 D.点划线 5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ） A.定位轴线 B.剖面线 C.可见轮廓线 D.不可见轮廓线 6.已知点 C 坐标为 C（10，5，25），则点 C 到 H 面的距离为（ C ） A.10mm B.15mm C.25mm D.5mm 7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。 A.细实线 B.细虚线 C.细单点长画线 D.粗单点长画线 二、填空题 1、一套完整的施工图包括 建筑施工图 、 结构施工图 、 设备施工图 、 装饰施工图 。 。 2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成 __条形__基础；柱下的基础做成__独立__基础。 3、详图的位置和编号，应以详图符号（详图标志 ）表示，详图符号以 粗实线 线绘制，直 径 为 14m m ，详图与被 索 引 的图样不在同一张 图纸内时，用水 平直 径 线将 圆 分为上下两 半 ，上方 分子 表示 详图的编号 ，下方 分母 表示被 索 引 的详图所 在图纸编号 。 4、钢 筋 混 凝 土 是由 _钢 筋 和混 凝 土 组 成的_复合 材 料 。钢 筋 的特 点是_抗 拉 强 度大 _，而 混 凝 土 的抗 拉强 度低 、抗 压 强 度高，在钢 筋 混 凝 土 结构中，钢 筋 主 要 承受 _拉 力 _，混 凝 土 主 要 承受 _压 力 _。 5、尺 寸 一般标注 在图样轮廓线之 外 ，不可与__图线__、__文 字 _及 符号相交 。当 需 要 标注 若 干 互 相平 2 行 的 尺 寸 时 ， 应 使 短 尺 寸 离 轮 廓 线 最 __近 __， 尺 寸 线 离 最 外 轮 廓 线 的 距 离 一 般 不 小 于___10mm_______。 6、 有 些 物 体 内 部 形 状 复 杂 或 层 次 较 多 ， 可 用 __局 部 __剖 切 。 对 建 筑 物 多 层 构 造 的 部 分 可 采 用 _分 层 _剖 切 。 7、 指 ...
