建筑识图教案第三章。剖面与断面

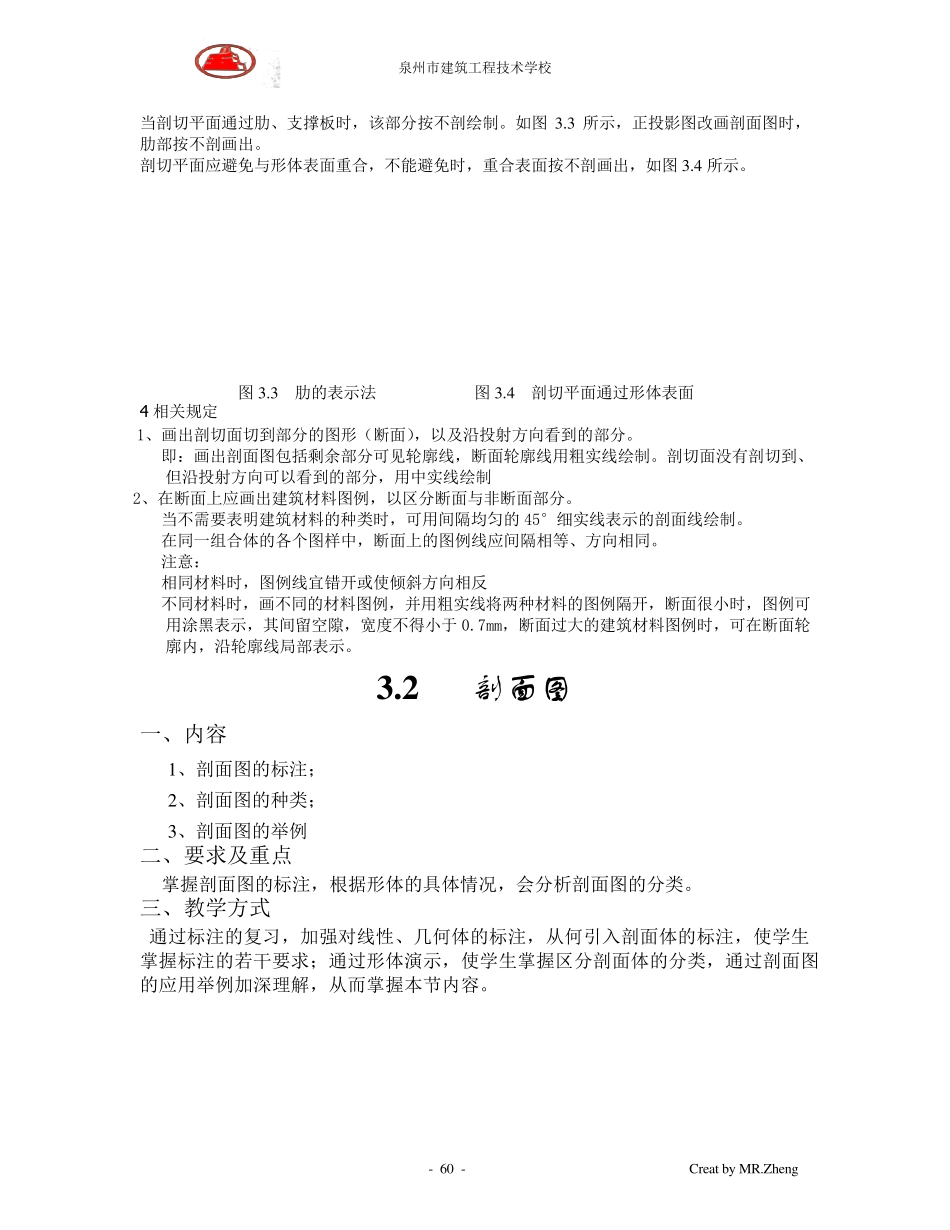

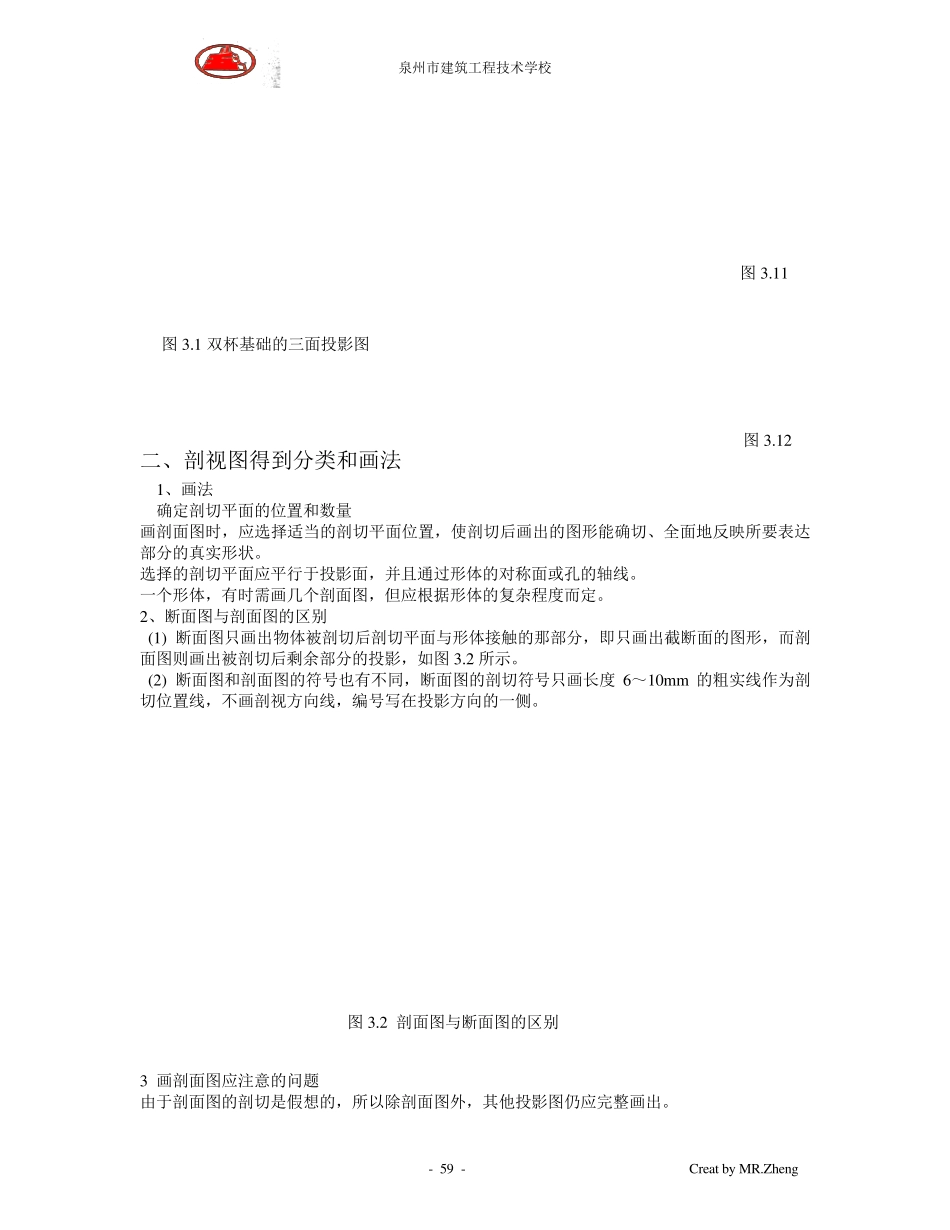

泉州市建筑工程技术学校 - 58 - Creat by MR.Zheng 第三章 剖面图与断面图 基本要求： 建立剖面图与断面图的概念，了解剖视的方法及分类和画法；掌握剖面图与断面图的标注与分类；能够区分剖面图与断面图。 主要内容： 1、 基本概念； 2、 剖面图； 3、 断面图； 课时安排 3 .1 基本概念 一、 内容 1、剖视的方法； 2、视图的分类与画法； 二、 要求及重点 理解剖面图的形成，了解剖切平面的选择，熟悉剖视图中的线型规定。掌握剖面图的几种处理方式。 三、 教学方式 利用模型使学生的头脑中形成印象，做到与实际相结合，使学生掌握剖视图的基本概念握剖视的方法和画法 3 .1 基本概念 一、剖视的方法 1 剖视图的概念 在画形体投影图时，形体上不可见的轮廓线在投影图上需用虚线画出。 假想地将形体剖开，让它的内部构造显露出来，使形体的不可见部分变为可见部分，从而可用实线表示其形状。 如图3.1 所示，双杯基础的三面投影图 假想用两个平面P 和Q 将基础剖开，如图3.11 和图3.22 所示。 泉州市建筑工程技术学校 - 59 - Creat by MR.Zheng 图3.11 图3.1 双杯基础的三面投影图 图3.12 二、剖视图得到分类和画法 1、画法 确定剖切平面的位置和数量 画剖面图时，应选择适当的剖切平面位置，使剖切后画出的图形能确切、全面地反映所要表达部分的真实形状。 选择的剖切平面应平行于投影面，并且通过形体的对称面或孔的轴线。 一个形体，有时需画几个剖面图，但应根据形体的复杂程度而定。 2、断面图与剖面图的区别 (1) 断面图只画出物体被剖切后剖切平面与形体接触的那部分，即只画出截断面的图形，而剖面图则画出被剖切后剩余部分的投影，如图3.2 所示。 (2) 断面图和剖面图的符号也有不同，断面图的剖切符号只画长度 6～10mm 的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。 图3.2 剖面图与断面图的区别 3 画剖面图应注意的问题 由于剖面图的剖切是假想的，所以除剖面图外，其他投影图仍应完整画出。 泉州市建筑工程技术学校 - 60 - Creat by MR.Zheng 当剖切平面通过肋、支撑板时，该部分按不剖绘制。如图3.3 所示，正投影图改画剖面图时，肋部按不剖画出。 剖切平面应避免与形体表面重合，不能避免时，重合表面按不剖画出，如图3.4 所示。 图3.3 肋的表示法 图3.4 剖切平面通过形体表面 4 相关规定 1、画出剖切面切到部分的图...
