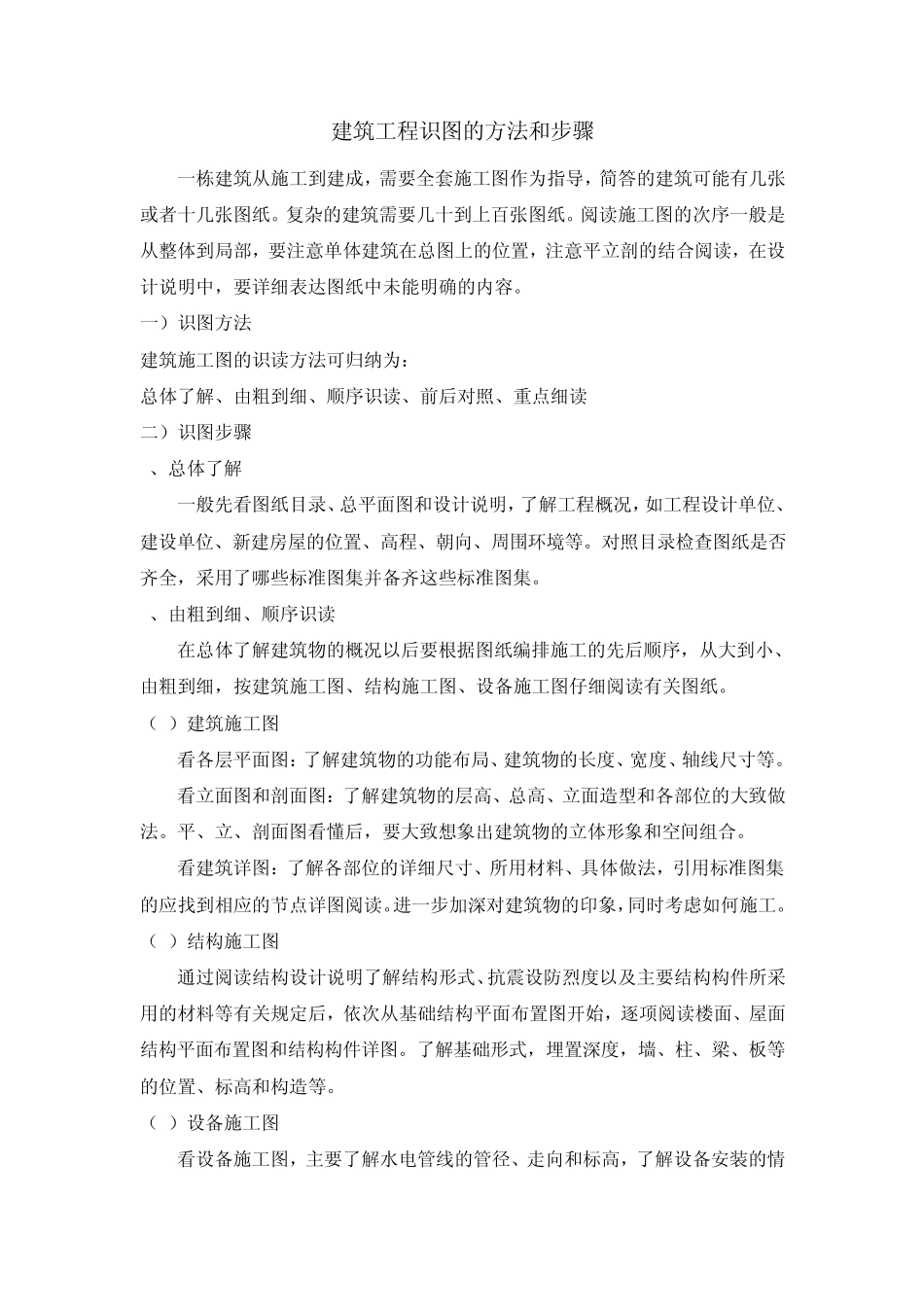

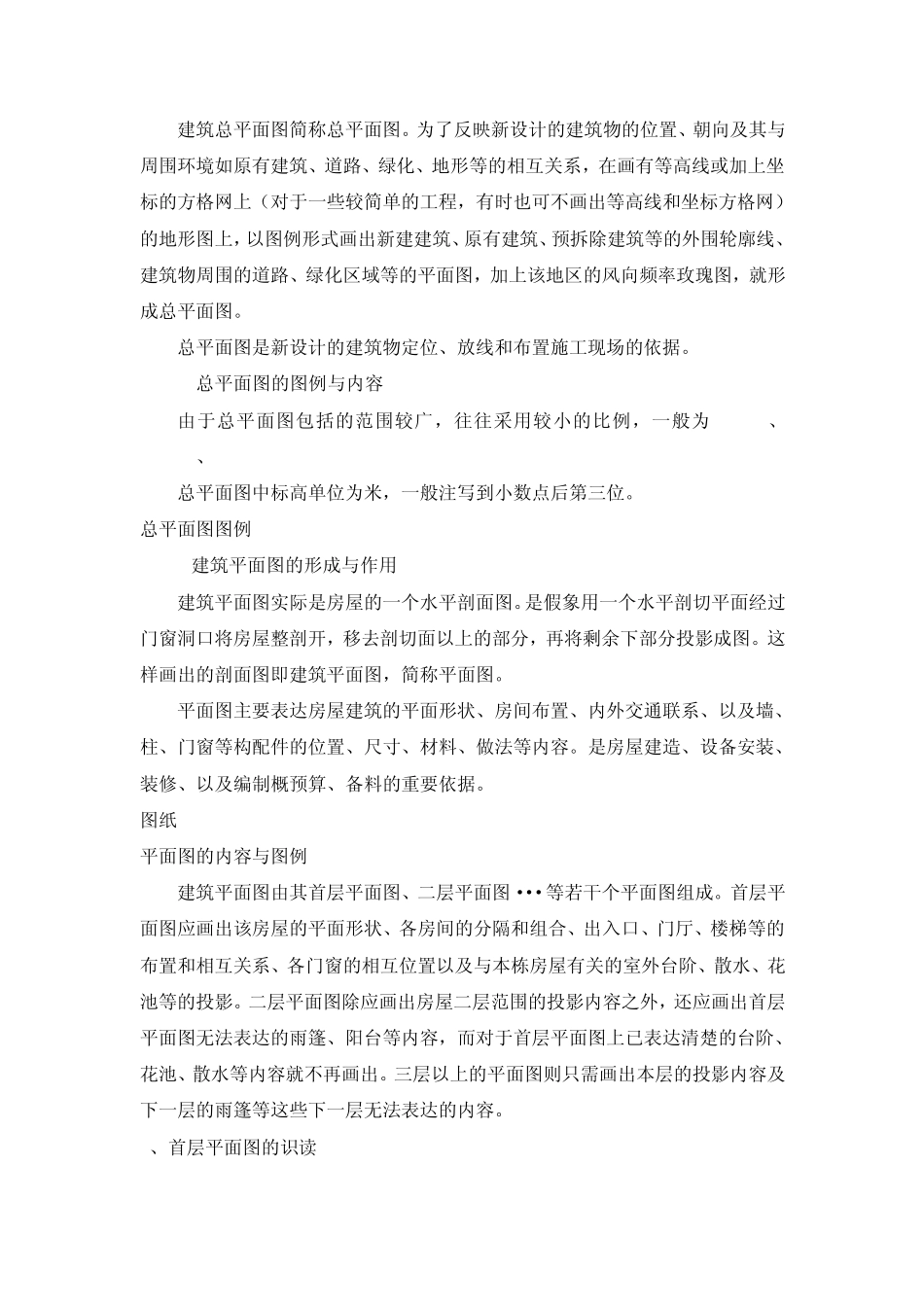

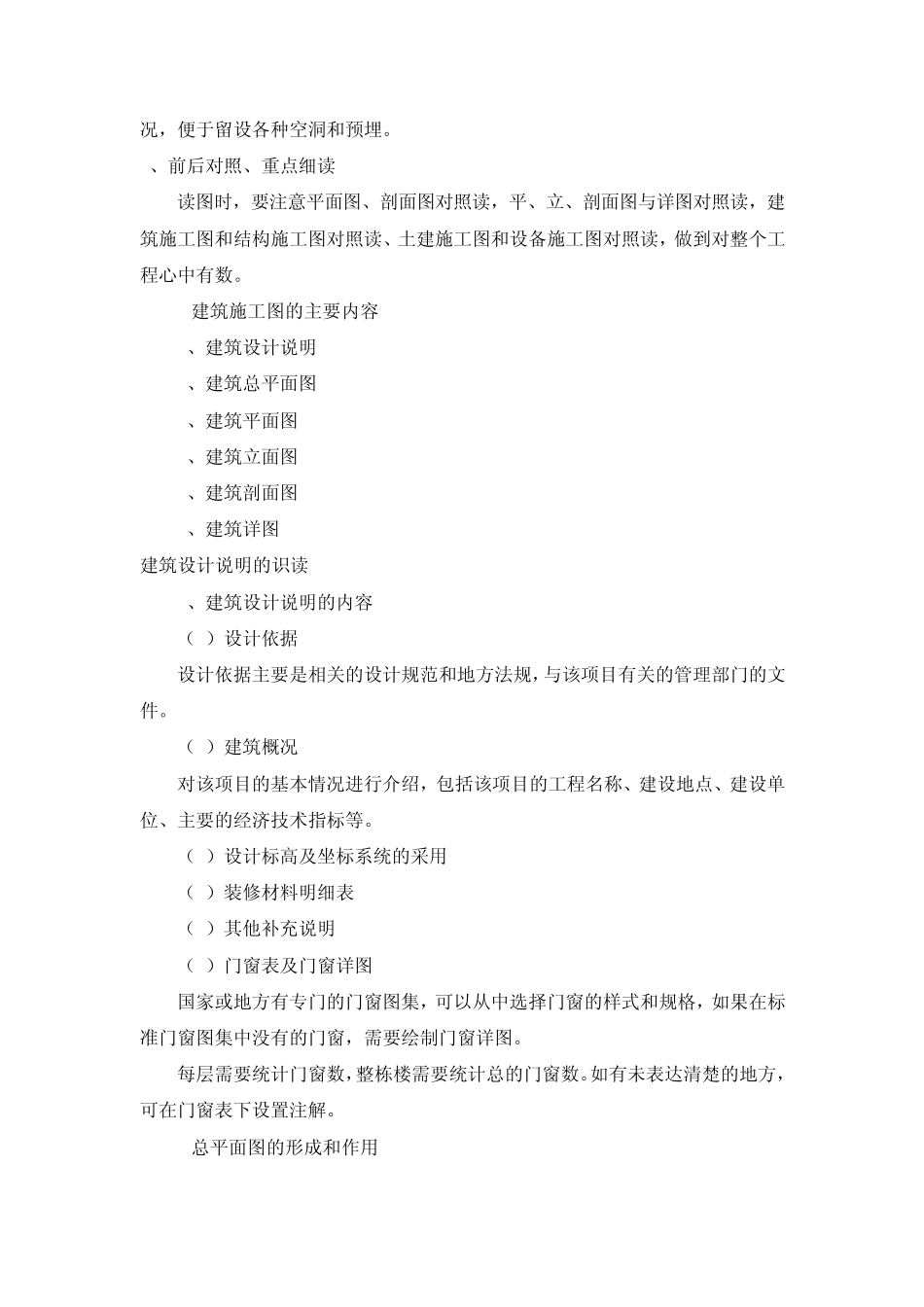

建筑工程识图的方法和步骤 一栋建筑从施工到建成，需要全套施工图作为指导，简答的建筑可能有几张或者十几张图纸。复杂的建筑需要几十到上百张图纸。阅读施工图的次序一般是从整体到局部，要注意单体建筑在总图上的位置，注意平立剖的结合阅读，在设计说明中，要详细表达图纸中未能明确的内容。 一）识图方法 建筑施工图的识读方法可归纳为： 总体了解、由粗到细、顺序识读、前后对照、重点细读 二）识图步骤 1、总体了解 一般先看图纸目录、总平面图和设计说明，了解工程概况，如工程设计单位、建设单位、新建房屋的位置、高程、朝向、周围环境等。对照目录检查图纸是否齐全，采用了哪些标准图集并备齐这些标准图集。 2、由粗到细、顺序识读 在总体了解建筑物的概况以后要根据图纸编排施工的先后顺序，从大到小、由粗到细，按建筑施工图、结构施工图、设备施工图仔细阅读有关图纸。 （1）建筑施工图 看各层平面图：了解建筑物的功能布局、建筑物的长度、宽度、轴线尺寸等。 看立面图和剖面图：了解建筑物的层高、总高、立面造型和各部位的大致做法。平、立、剖面图看懂后，要大致想象出建筑物的立体形象和空间组合。 看建筑详图：了解各部位的详细尺寸、所用材料、具体做法，引用标准图集的应找到相应的节点详图阅读。进一步加深对建筑物的印象，同时考虑如何施工。 （2）结构施工图 通过阅读结构设计说明了解结构形式、抗震设防烈度以及主要结构构件所采用的材料等有关规定后，依次从基础结构平面布置图开始，逐项阅读楼面、屋面结构平面布置图和结构构件详图。了解基础形式，埋置深度，墙、柱、梁、板等的位置、标高和构造等。 （3）设备施工图 看设备施工图，主要了解水电管线的管径、走向和标高，了解设备安装的情况，便于留设各种空洞和预埋。 3、前后对照、重点细读 读图时，要注意平面图、剖面图对照读，平、立、剖面图与详图对照读，建筑施工图和结构施工图对照读、土建施工图和设备施工图对照读，做到对整个工程心中有数。 2.2.1建筑施工图的主要内容 1、建筑设计说明 2、建筑总平面图 3、建筑平面图 4、建筑立面图 5、建筑剖面图 6、建筑详图 建筑设计说明的识读 1、建筑设计说明的内容 （1）设计依据 设计依据主要是相关的设计规范和地方法规，与该项目有关的管理部门的文件。 （2）建筑概况 对该项目的基本情况进行介绍，包括该项目的工程名称、建设地点、建设单位、主要的经济技术指标等。 （3）设...
