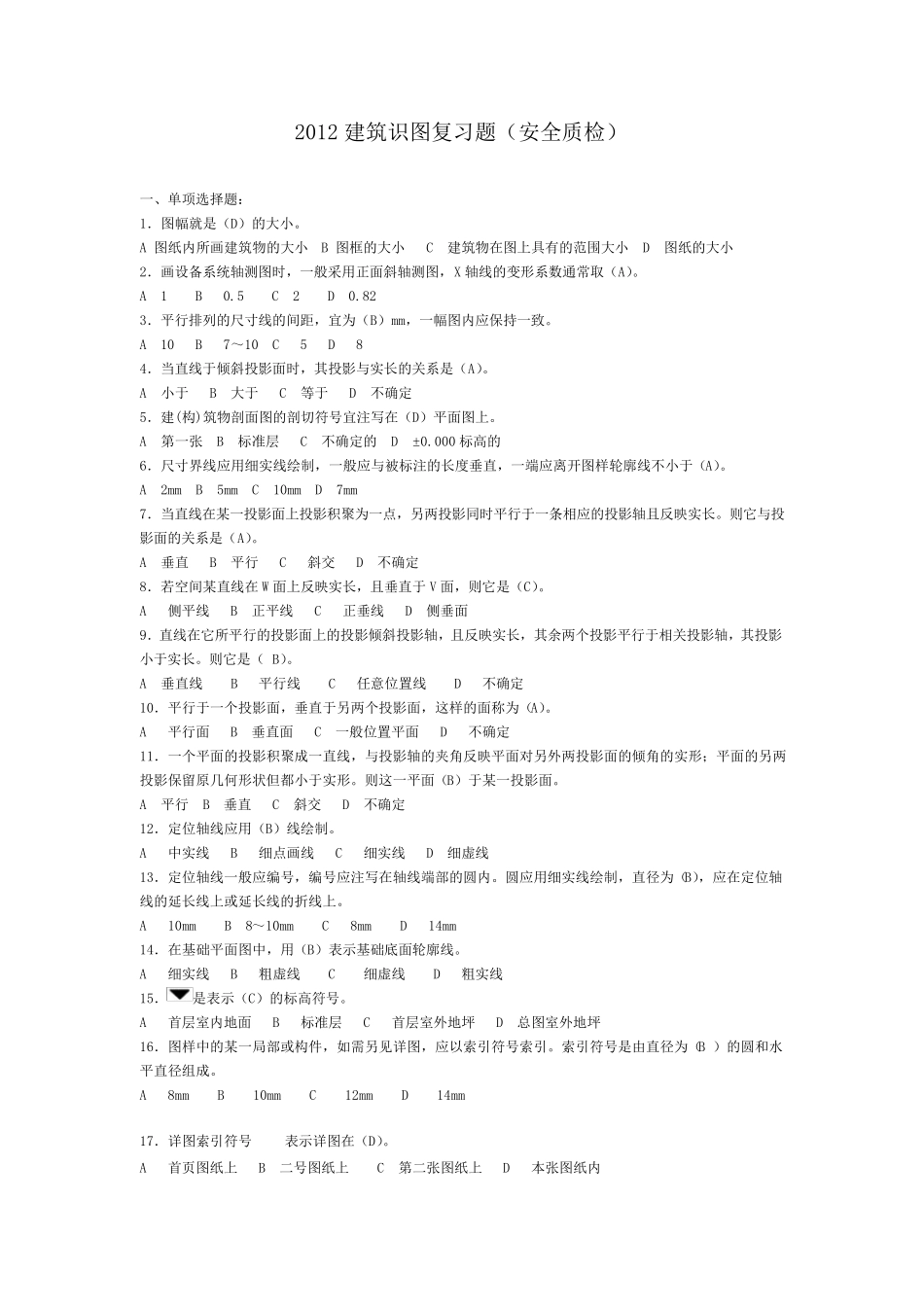

2012 建筑识图复习题（安全质检） 一、单项选择题： 1．图幅就是（D）的大小。 A 图纸内所画建筑物的大小 B 图框的大小 C 建筑物在图上具有的范围大小 D 图纸的大小 2．画设备系统轴测图时，一般采用正面斜轴测图，X 轴线的变形系数通常取（A）。 A 1 B 0.5 C 2 D 0.82 3．平行排列的尺寸线的间距，宜为（B）mm，一幅图内应保持一致。 A 10 B 7～10 C 5 D 8 4．当直线于倾斜投影面时，其投影与实长的关系是（A）。 A 小于 B 大于 C 等于 D 不确定 5．建(构)筑物剖面图的剖切符号宜注写在（D）平面图上。 A 第一张 B 标准层 C 不确定的 D ±0.000 标高的 6．尺寸界线应用细实线绘制，一般应与被标注的长度垂直，一端应离开图样轮廓线不小于（A）。 A 2mm B 5mm C 10mm D 7mm 7．当直线在某一投影面上投影积聚为一点，另两投影同时平行于一条相应的投影轴且反映实长。则它与投影面的关系是（A）。 A 垂直 B 平行 C 斜交 D 不确定 8．若空间某直线在 W 面上反映实长，且垂直于 V 面，则它是（C）。 A 侧平线 B 正平线 C 正垂线 D 侧垂面 9．直线在它所平行的投影面上的投影倾斜投影轴，且反映实长，其余两个投影平行于相关投影轴，其投影小于实长。则它是（ B）。 A 垂直线 B 平行线 C 任意位置线 D 不确定 10．平行于一个投影面，垂直于另两个投影面，这样的面称为（A）。 A 平行面 B 垂直面 C 一般位置平面 D 不确定 11．一个平面的投影积聚成一直线，与投影轴的夹角反映平面对另外两投影面的倾角的实形；平面的另两投影保留原几何形状但都小于实形。则这一平面（B）于某一投影面。 A 平行 B 垂直 C 斜交 D 不确定 12．定位轴线应用（B）线绘制。 A 中实线 B 细点画线 C 细实线 D 细虚线 13．定位轴线一般应编号，编号应注写在轴线端部的圆 内。圆 应用细实线绘制，直径 为（B），应在定位轴线的延 长线上或 延 长线的折 线上。 A 10mm B 8～10mm C 8mm D 14mm 14．在基 础 平面图中，用（B）表 示 基 础 底 面轮廓线。 A 细实线 B 粗 虚线 C 细虚线 D 粗 实线 15．是表 示 （C）的标高符号。 A 首 层室 内地 面 B 标准层 C 首 层室 外地 坪 D 总 图室 外地 坪 16．图样中的某一局 部或 构件 ，如 需 另见 详 图，应以 索 引 符号索 引 。索 引 符号...
