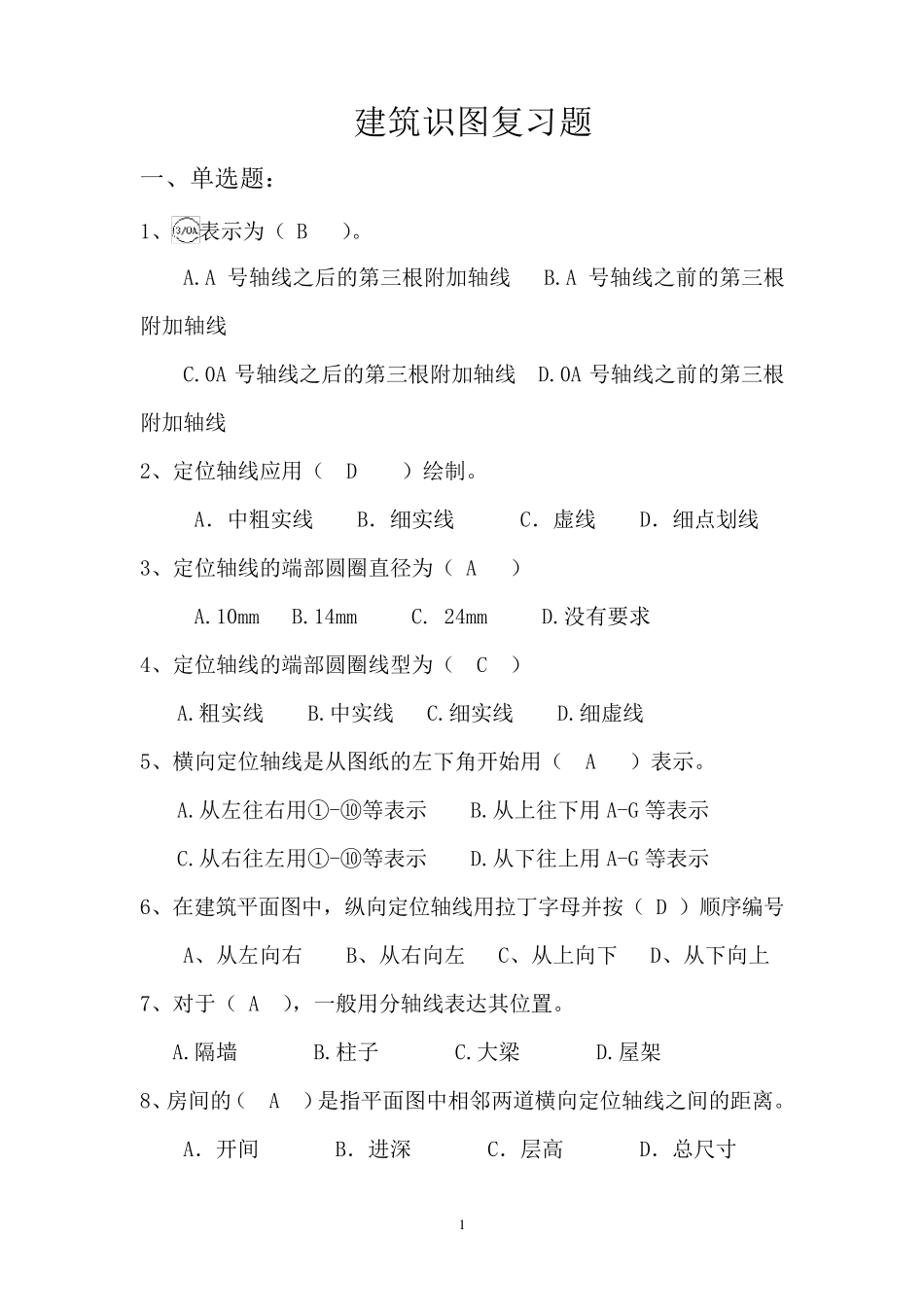

1 建筑识图复习题 一、单选题： 1、表示为（ B ）。 A.A 号轴线之后的第三根附加轴线 B.A 号轴线之前的第三根附加轴线 C.0A 号轴线之后的第三根附加轴线 D.0A 号轴线之前的第三根附加轴线 2、定位轴线应用（ D ）绘制。 A．中粗实线 B．细实线 C．虚线 D．细点划线 3、定位轴线的端部圆圈直径为（ A ） A.10mm B.14mm C. 24mm D.没有要求 4、定位轴线的端部圆圈线型为（ C ） A.粗实线 B.中实线 C.细实线 D.细虚线 5、横向定位轴线是从图纸的左下角开始用（ A ）表示。 A.从左往右用①-⑩等表示 B.从上往下用A-G 等表示 C.从右往左用①-⑩等表示 D.从下往上用A-G 等表示 6、在建筑平面图中，纵向定位轴线用拉丁字母并按（ D ）顺序编号 A、从左向右 B、从右向左 C、从上向下 D、从下向上 7、对于（ A ），一般用分轴线表达其位置。 A.隔墙 B.柱子 C.大梁 D.屋架 8、房间的（ A ）是指平面图中相邻两道横向定位轴线之间的距离。 A．开间 B．进深 C．层高 D．总尺寸 2 9、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（ C ）是不得用于轴线编号的。 A、 H、K、Z B、 I、O、Q C、 I、O、Z D、 E、G、K 10、指北针的圆圈直径宜为（ C ）。 A. 14mm B.18mm C.24mm D.30mm 11、详图符号应以粗实线画出，直径为（ B ）mm。 A．12 B.14 C.16 D.18 12、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。 A.建筑标高 B.结构标高 C.相对标高 D.绝对标高 13、总平面图中室外地面整平标高标注的是（ D ）。 A.建筑标高 B.结构标高 C.相对标高 D.绝对标高 14、相对标高的零点正确的注写方式为（ A ）。 A. ±0.000 B. -0.000 C. +0.000 D.无特殊要求 15、相对标高是以建筑的（ D ）高度为零点参照点。 A、基础顶面 B、基础底面 C、室外地面 D、室内首层地面 16、建筑剖面图及其详图中注写的标高为（ A ）。 A.建筑标高 B. 结构标高 C.室内标高 D.室外标高 17. （ C ）通常标在结构施工图上。 A.建筑标高 B.室内标高 C.结构标高 D.室外标高 18、图样中的某一局部或构件，如需另见详图，应以索引符号索引，索引符号的端部是由直径为（ B ）mm 的圆组成。 A.8 B.10 C.12 D.14 19、总平面图上的标高尺寸及新建房屋的定位尺寸，均以(B )为单位。 A. mm B.m C.dm D. cm 3 20、在建筑总...
