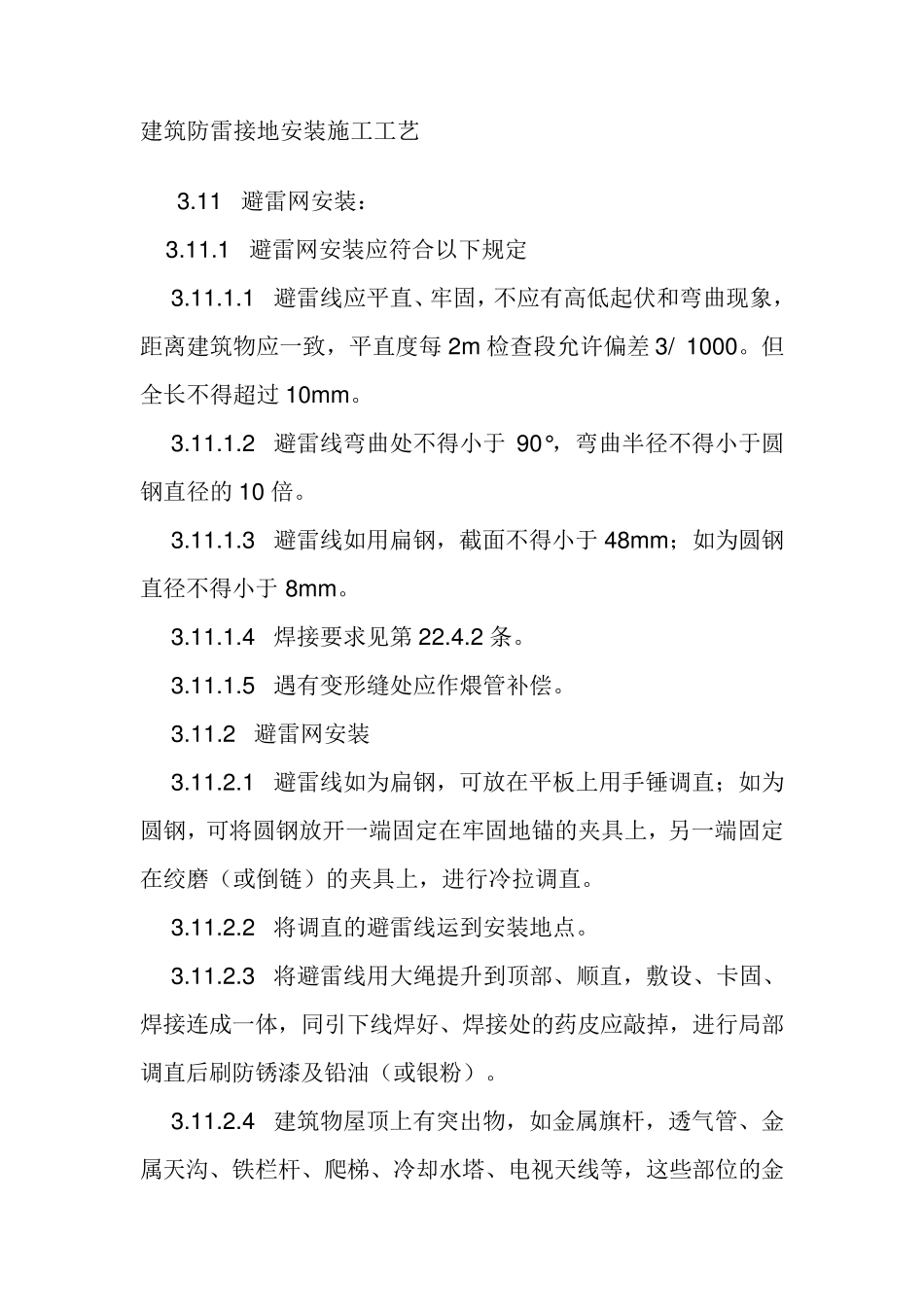

建筑防雷接地安装施工工艺

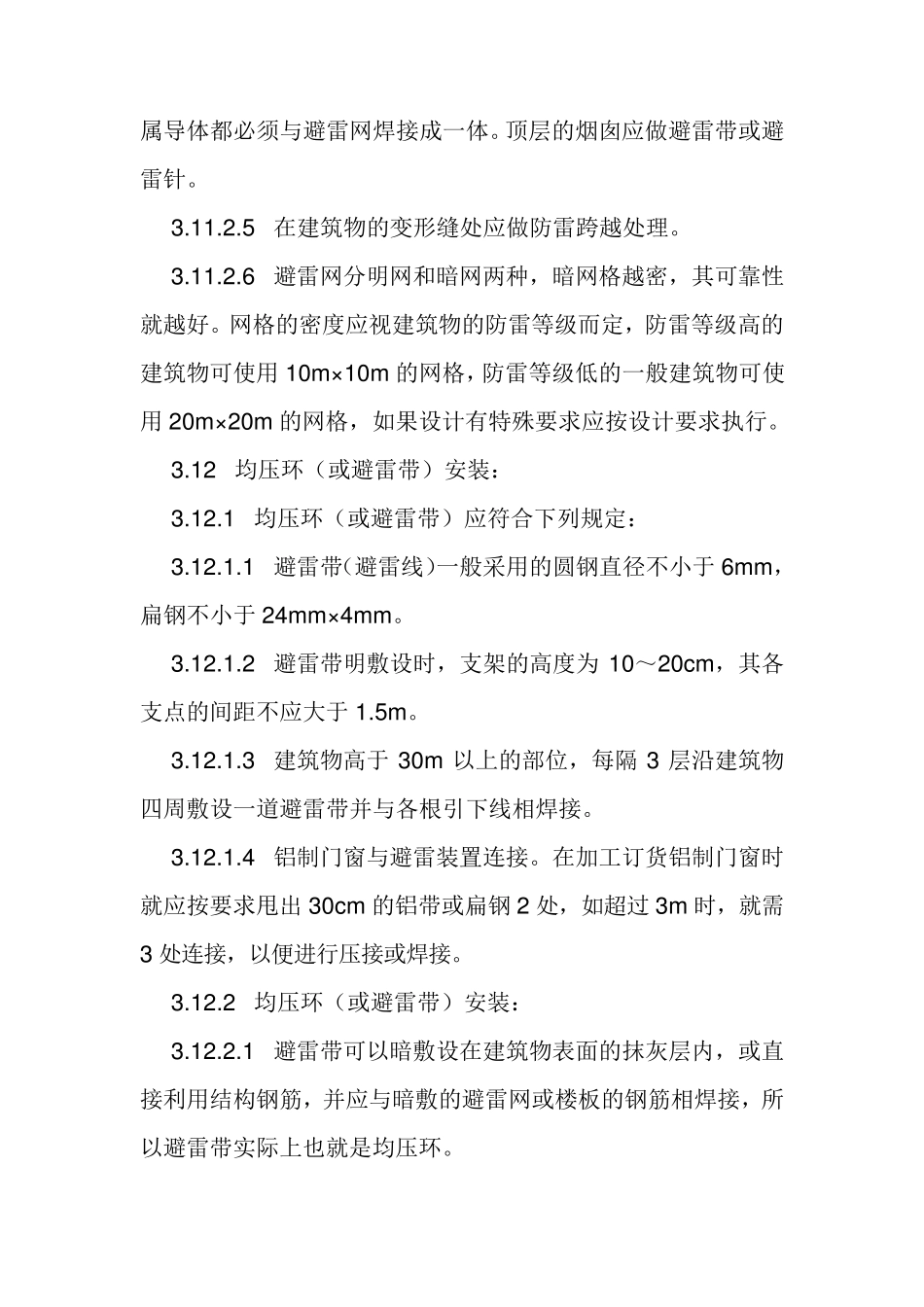

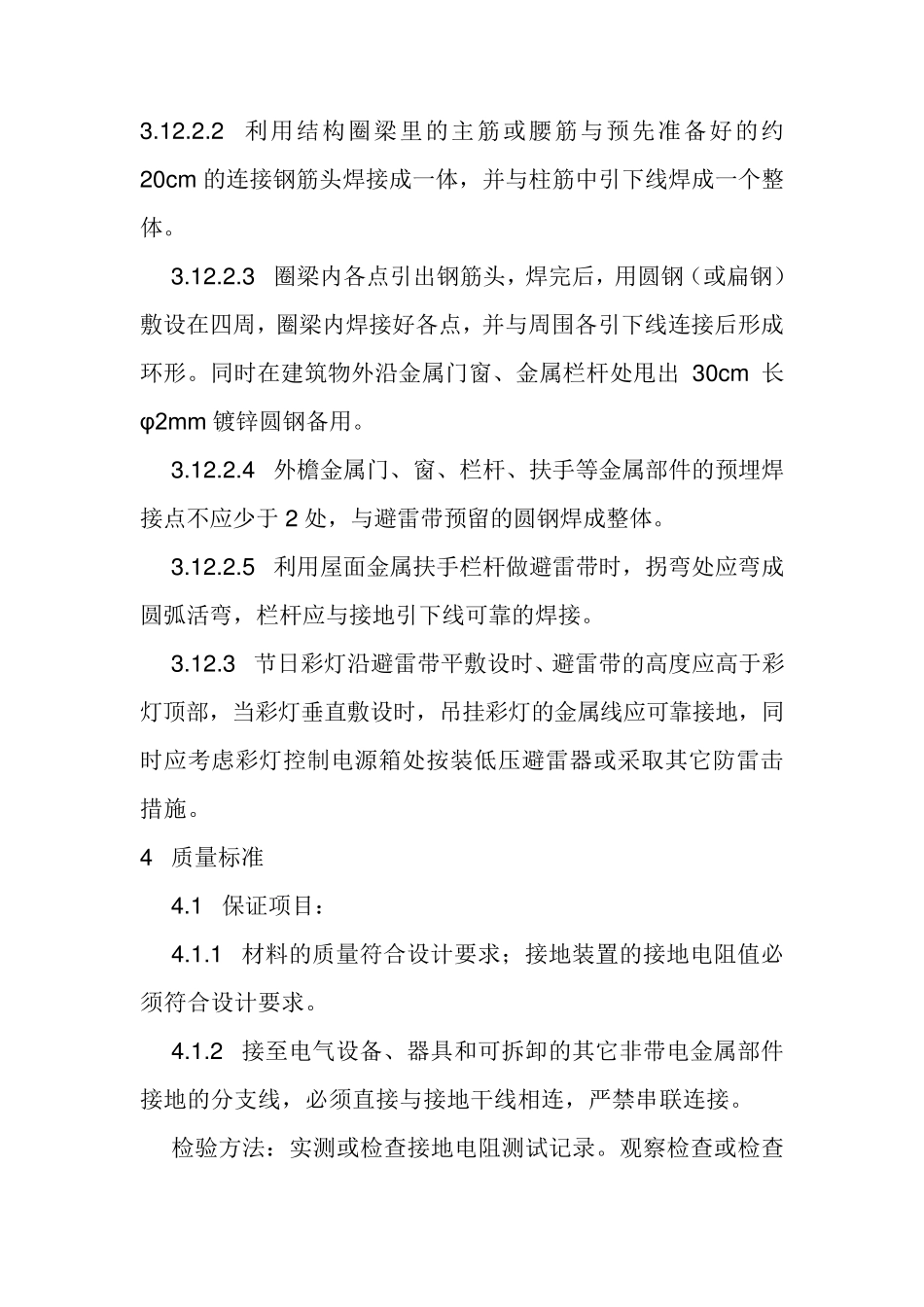

建筑防雷接地安装施工工艺 3.11 避雷网安装： 3.11.1 避雷网安装应符合以下规定 3.11.1.1 避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每 2m 检查段允许偏差 3/ 1000。但全长不得超过 10mm。 3.11.1.2 避雷线弯曲处不得小于 90°，弯曲半径不得小于圆钢直径的 10 倍。 3.11.1.3 避雷线如用扁钢，截面不得小于 48mm；如为圆钢直径不得小于 8mm。 3.11.1.4 焊接要求见第 22.4.2 条。 3.11.1.5 遇有变形缝处应作煨管补偿。 3.11.2 避雷网安装 3.11.2.1 避雷线如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨（或倒链）的夹具上，进行冷拉调直。 3.11.2.2 将调直的避雷线运到安装地点。 3.11.2.3 将避雷线用大绳提升到顶部、顺直，敷设、卡固、焊接连成一体，同引下线焊好、焊接处的药皮应敲掉，进行局部调直后刷防锈漆及铅油（或银粉）。 3.11.2.4 建筑物屋顶上有突出物，如金属旗杆，透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。顶层的烟囱应做避雷带或避雷针。 3.11.2.5 在建筑物的变形缝处应做防雷跨越处理。 3.11.2.6 避雷网分明网和暗网两种，暗网格越密，其可靠性就越好。网格的密度应视建筑物的防雷等级而定，防雷等级高的建筑物可使用 10m×10m 的网格，防雷等级低的一般建筑物可使用 20m×20m 的网格，如果设计有特殊要求应按设计要求执行。 3.12 均压环（或避雷带）安装： 3.12.1 均压环（或避雷带）应符合下列规定： 3.12.1.1 避雷带（避雷线）一般采用的圆钢直径不小于 6mm，扁钢不小于 24mm×4mm。 3.12.1.2 避雷带明敷设时，支架的高度为 10～20cm，其各支点的间距不应大于 1.5m。 3.12.1.3 建筑物高于 30m 以上的部位，每隔 3 层沿建筑物四周敷设一道避雷带并与各根引下线相焊接。 3.12.1.4 铝制门窗与避雷装置连接。在加工订货铝制门窗时就应按要求甩出 30cm 的铝带或扁钢 2 处，如超过 3m 时，就需3 处连接，以便进行压接或焊接。 3.12.2 均压环（或避雷带）安装： 3.12.2.1 避雷带可以暗敷设在建筑物表面的抹灰层内，或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋相焊接，所以避雷带实际上也就是均压环。 3.12.2.2 利用结构圈梁里的主筋或腰筋与预先准备好的约20cm 的连接钢筋头焊接成一体，...
