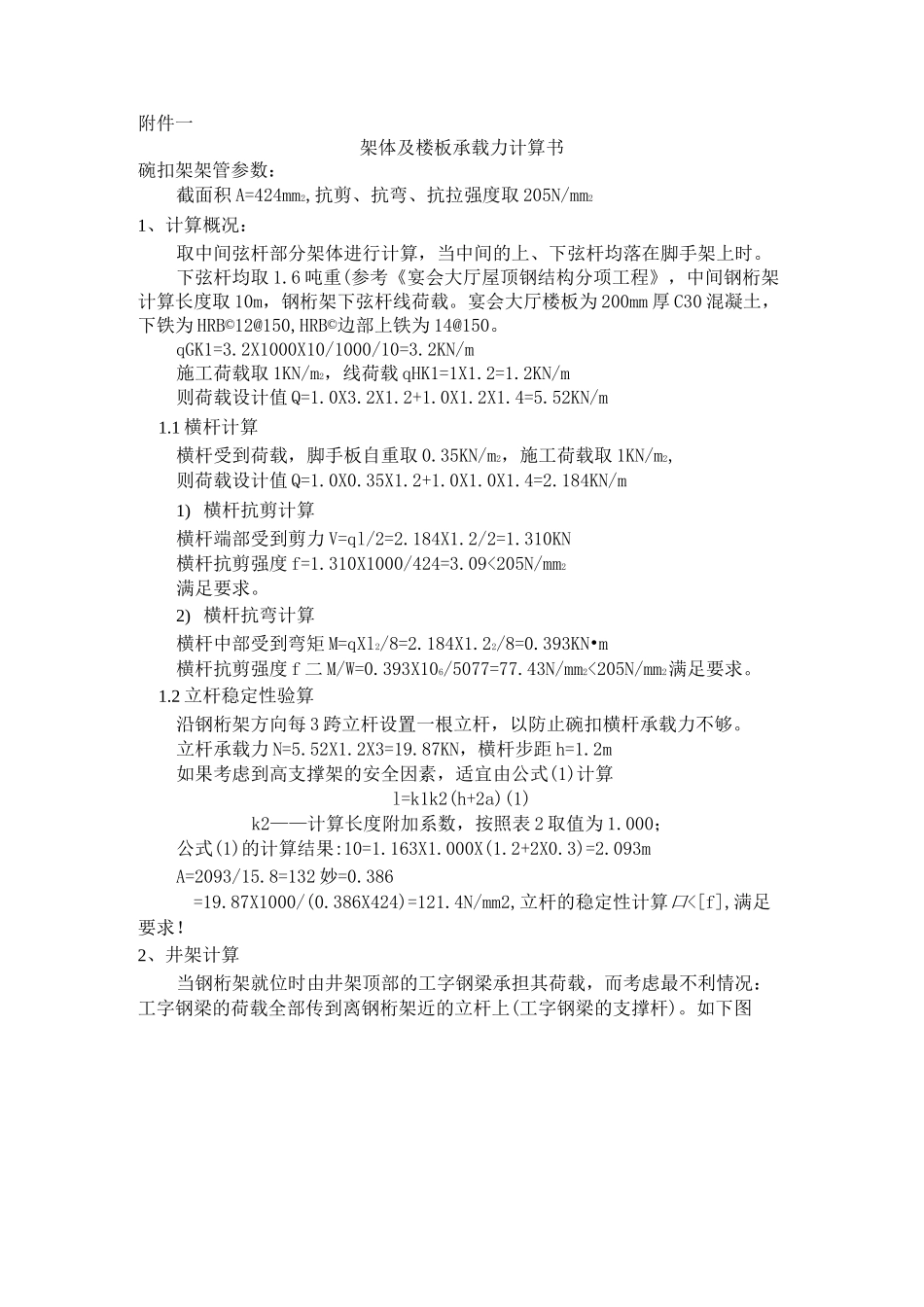

架体及楼板承载力计算书_第1页
1/6

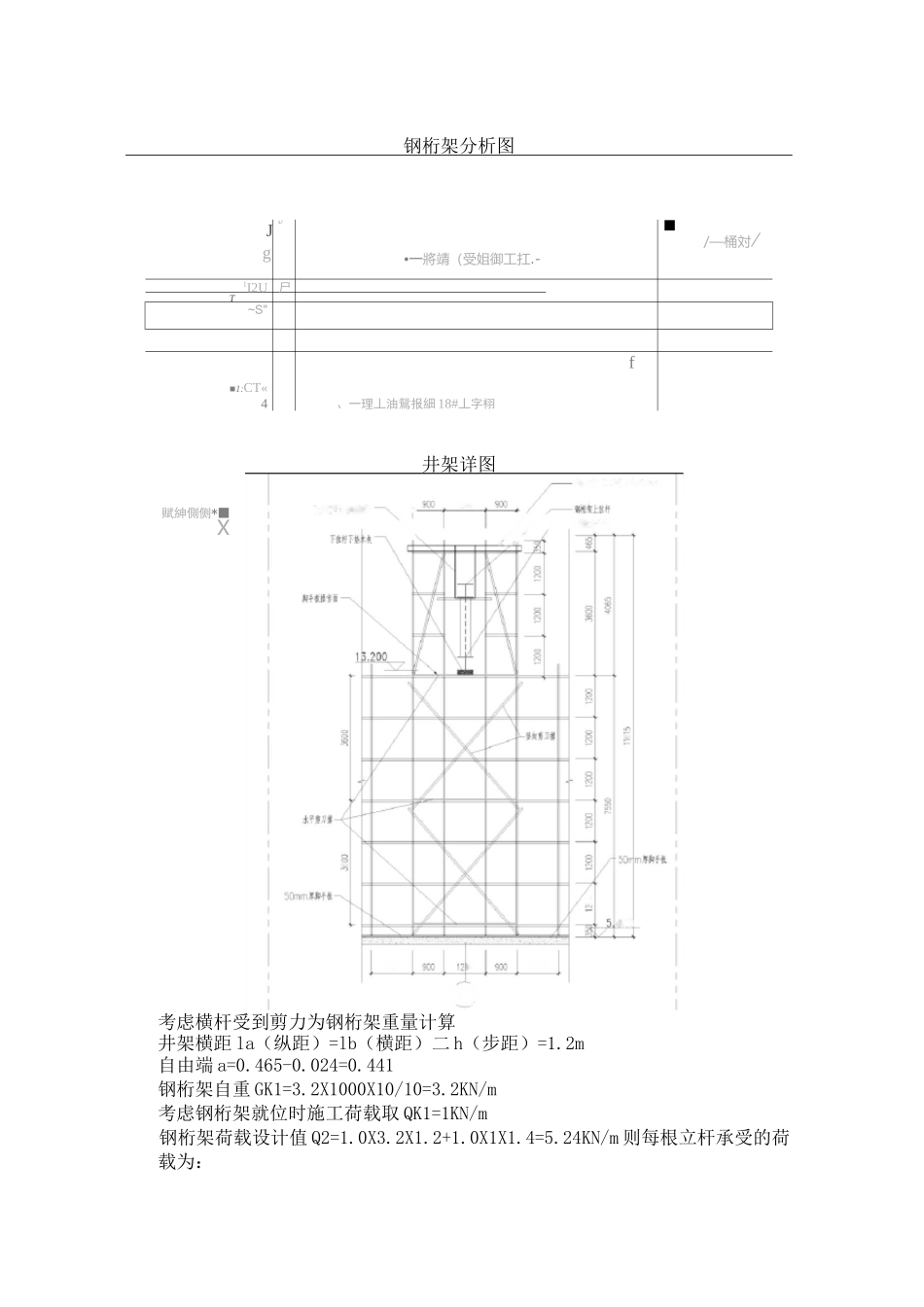

架体及楼板承载力计算书_第2页
2/6

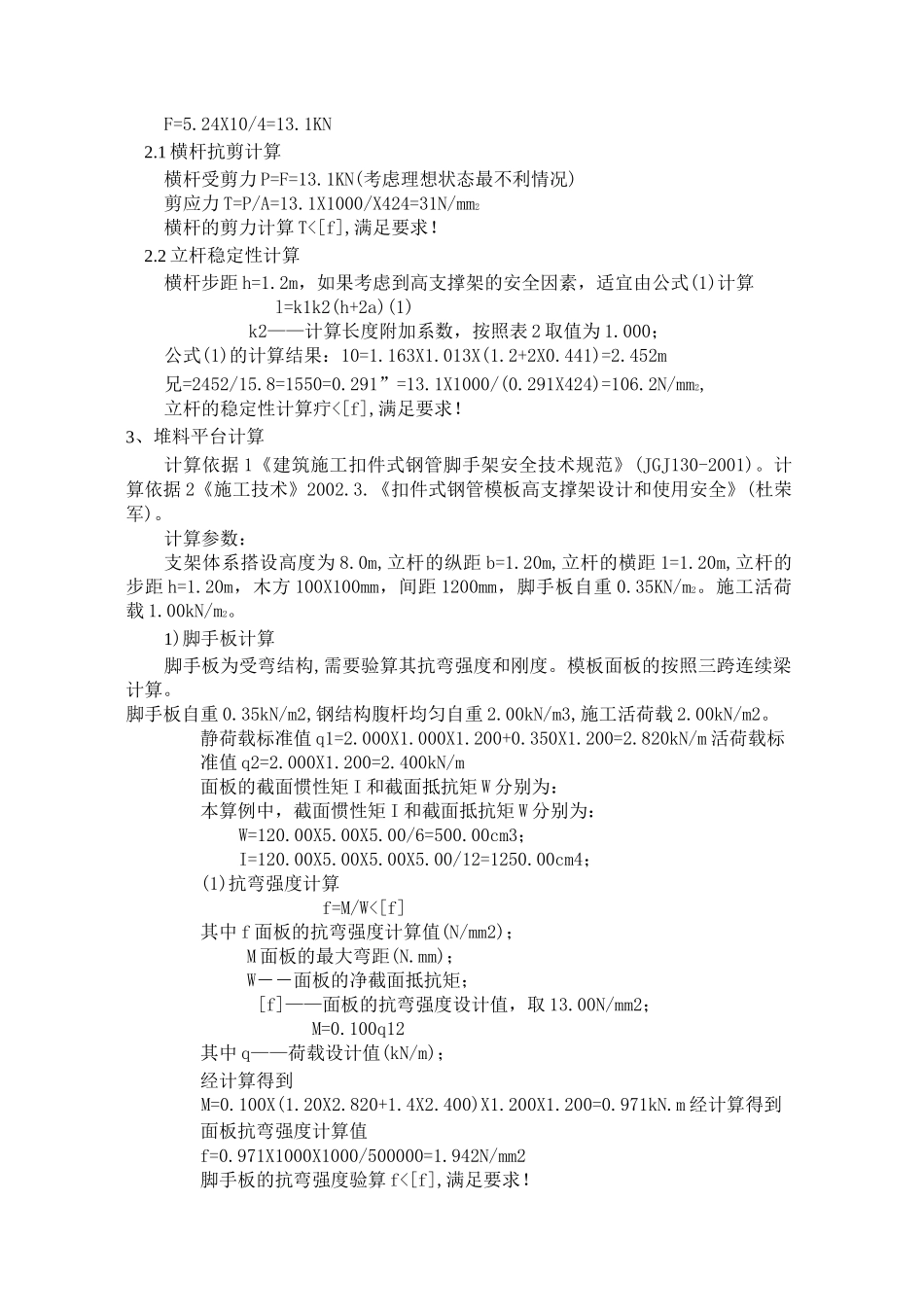

架体及楼板承载力计算书_第3页
3/6
附件一架体及楼板承载力计算书碗扣架架管参数:截面积 A=424mm2,抗剪、抗弯、抗拉强度取 205N/mm21、计算概况:取中间弦杆部分架体进行计算,当中间的上、下弦杆均落在脚手架上时。下弦杆均取 1.6 吨重(参考《宴会大厅屋顶钢结构分项工程》,中间钢桁架计算长度取 10m,钢桁架下弦杆线荷载。宴会大厅楼板为 200mm 厚 C30 混凝土,下铁为 HRB©12@150,HRB©边部上铁为 14@150。qGK1=3.2X1000X10/1000/10=3.2KN/m施工荷载取 1KN/m2,线荷载 qHK1=1X1.2=1.2KN/m则荷载设计值 Q=1.0X3.2X1.2+1.0X1.2X1.4=5.52KN/m1.1 横杆计算横杆受到荷载,脚手板自重取 0.35KN/m2,施工荷载取 1KN/m2,则荷载设计值 Q=1.0X0.35X1.2+1.0X1.0X1.4=2.184KN/m1) 横杆抗剪计算横杆端部受到剪力 V=ql/2=2.184X1.2/2=1.310KN横杆抗剪强度 f=1.310X1000/424=3.09<205N/mm2满足要求。2) 横杆抗弯计算横杆中部受到弯矩 M=qXl2/8=2.184X1.22/8=0.393KN•m横杆抗剪强度 f 二 M/W=0.393X106/5077=77.43N/mm2<205N/mm2满足要求。1.2 立杆稳定性验算沿钢桁架方向每 3 跨立杆设置一根立杆,以防止碗扣横杆承载力不够。立杆承载力 N=5.52X1.2X3=19.87KN,横杆步距 h=1.2m如果考虑到高支撑架的安全因素,适宜由公式(1)计算l=k1k2(h+2a)(1)k2——计算长度附加系数,按照表 2 取值为 1.000;公式(1)的计算结果:10=1.163X1.000X(1.2+2X0.3)=2.093mA=2093/15.8=132 妙=0.386=19.87X1000/(0.386X424)=121.4N/mm2,立杆的稳定性计算口<[f],满足要求!2、井架计算当钢桁架就位时由井架顶部的工字钢梁承担其荷载,而考虑最不利情况:工字钢梁的荷载全部传到离钢桁架近的立杆上(工字钢梁的支撑杆)。如下图12L^1)12C.8抑 tffll 聊工扌虬解林丿严//—褴籽黠..<■/■赋紳側侧*■X钢桁架分析图JgLF•一將靖(受姐御工扛.-■/—桶対/1I2U尸T~S"■1:CT«4、一理丄油鴛报細 18#丄字栩f井架详图考虑横杆受到剪力为钢桁架重量计算井架横距 la(纵距)=lb(横距)二 h(步距)=1.2m自由端 a=0.465-0.024=0.441钢桁架自重 GK1=3.2X1000X10/10=3.2KN/m考虑钢桁架就位时施工荷载取 QK1=1KN/m钢桁架荷载设计值 Q2=1.0X3.2X1.2+1.0X1X1.4=5.24KN/m 则每根立杆承受的荷载为:F=5.24X10/4=13.1KN2.1 横杆抗剪计算横杆受剪力 P=F=13.1KN(考虑理想状态最不利情况)剪应力 T=P/A=13.1X1000/X424=31N/mm2横杆的剪力计算 T<[f],满足要求!2.2 立杆稳定性计算横杆步距 h...
