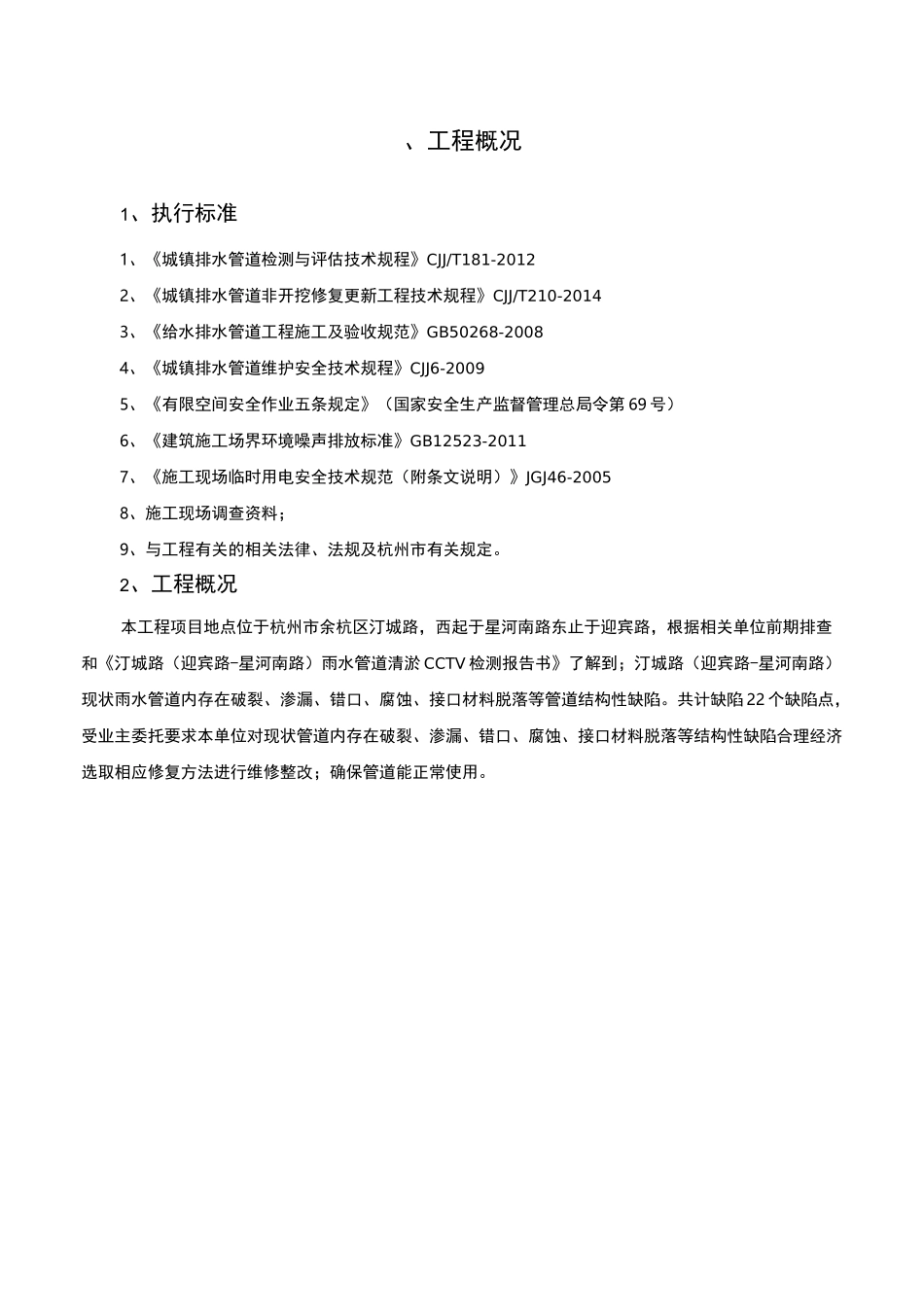

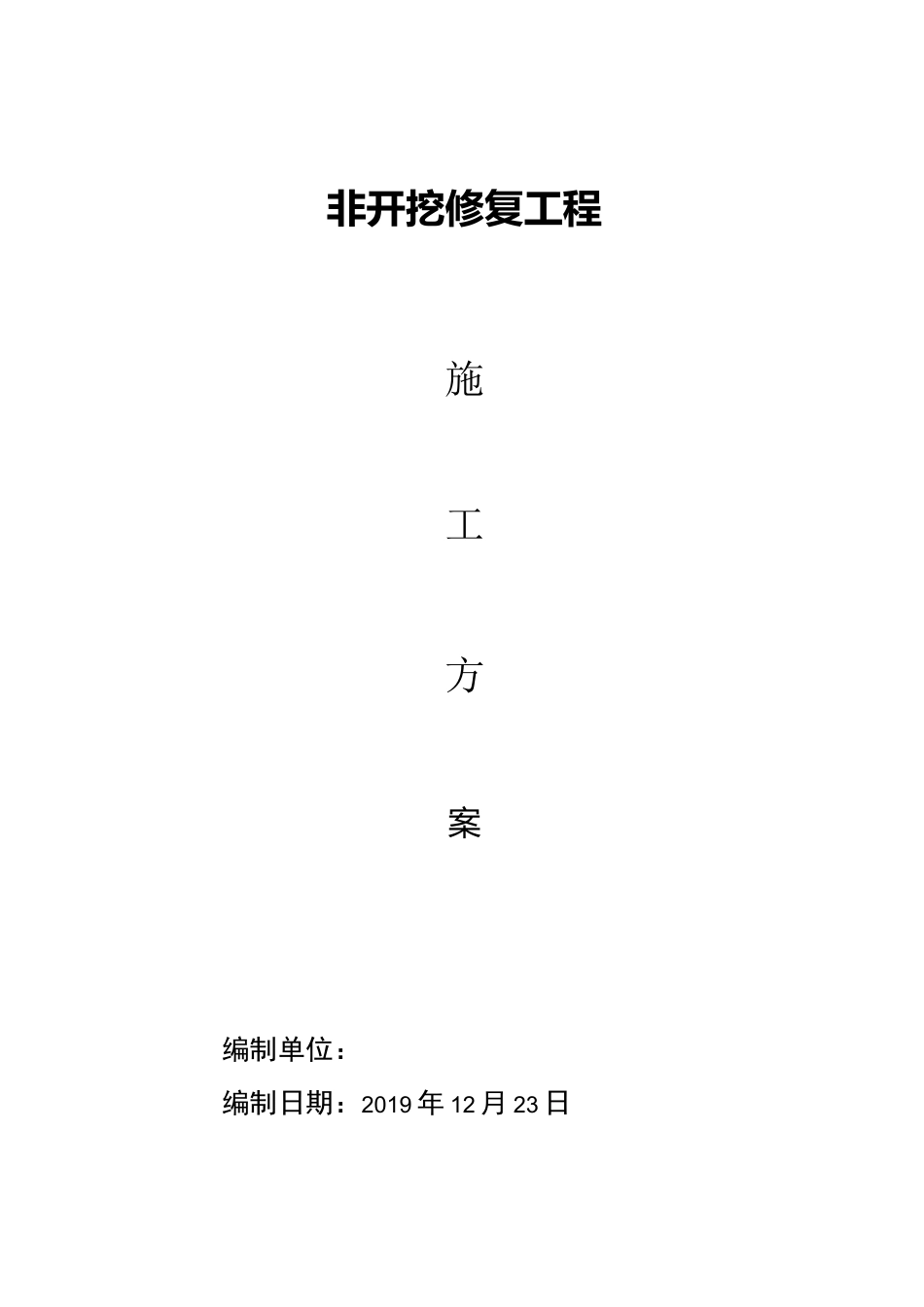

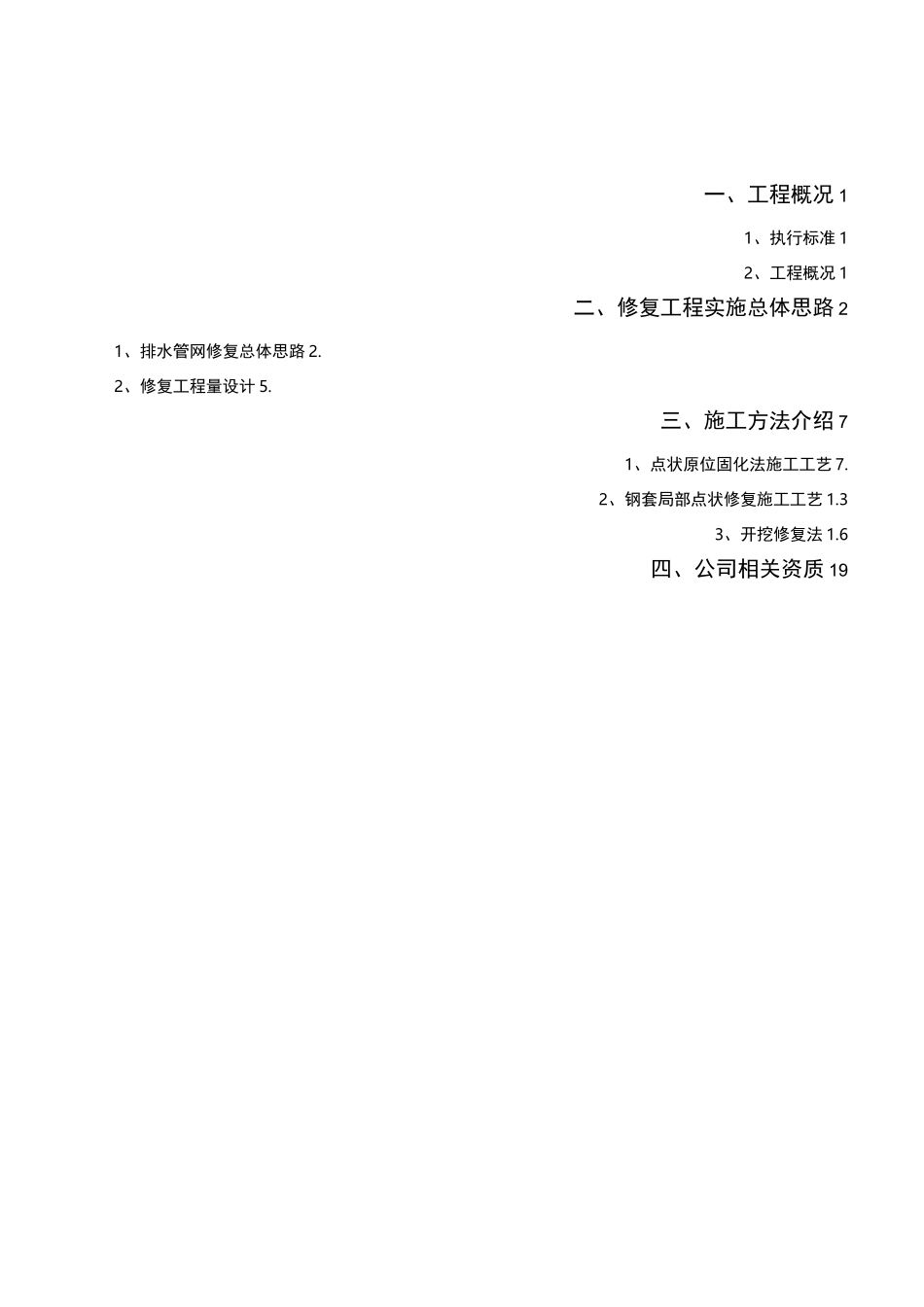

非开挖修复工程施工方案编制单位：编制日期：2019 年 12 月 23 日一、工程概况 11、执行标准 12、工程概况 1二、修复工程实施总体思路 21、排水管网修复总体思路 2.2、修复工程量设计 5.三、施工方法介绍 71、点状原位固化法施工工艺 7.2、钢套局部点状修复施工工艺 1.33、开挖修复法 1.6四、公司相关资质 19、工程概况1、执行标准1、《城镇排水管道检测与评估技术规程》CJJ/T181-20122、《城镇排水管道非开挖修复更新工程技术规程》CJJ/T210-20143、《给水排水管道工程施工及验收规范》GB50268-20084、《城镇排水管道维护安全技术规程》CJJ6-20095、《有限空间安全作业五条规定》（国家安全生产监督管理总局令第 69 号）6、《建筑施工场界环境噪声排放标准》GB12523-20117、《施工现场临时用电安全技术规范（附条文说明）》JGJ46-20058、施工现场调查资料；9、与工程有关的相关法律、法规及杭州市有关规定。2、工程概况本工程项目地点位于杭州市余杭区汀城路，西起于星河南路东止于迎宾路，根据相关单位前期排查和《汀城路（迎宾路-星河南路）雨水管道清淤 CCTV 检测报告书》了解到；汀城路（迎宾路-星河南路）现状雨水管道内存在破裂、渗漏、错口、腐蚀、接口材料脱落等管道结构性缺陷。共计缺陷 22 个缺陷点，受业主委托要求本单位对现状管道内存在破裂、渗漏、错口、腐蚀、接口材料脱落等结构性缺陷合理经济选取相应修复方法进行维修整改；确保管道能正常使用。管道检功能性缺特殊疏特殊疏通无法开挖修、修复工程实施总体思路1、排水管网修复总体思路修复方法选择流程图结构性缺陷有巨正常使用V11非开挖修复管道结构性损坏程度已不适合非开挖修复是修复后确保排水能力;满足管道疏通技术要求现场条件符合非开挖修复要求修复技术的整体经济优越性非开挖修复通过以上流程可确定管道采用开挖修复还是非开挖修复，在以上条件均不满足时，该段管道则应更换新管。修复总体思路具体项目管道修复工艺应根据现场条件、管道损环情况及其各修复方法的适用条件选择。针对本次管道检测报告，我们提出以下总体工作思路：(1)区块的现状雨水管道均为 DN±400mm 的管道且排水管道为市政排水管检查井均在市政道路上，对于满足非开挖修复的管段，管道接口错位、破裂、腐蚀、接口材料脱落等局部结构性缺陷 1〜4 级每段局部缺陷小余等于 3 个点的管段建议采用局部点状修复法（点状原位固化法、钢套局部点状修复法）进行修复，若每段管段...
