数据采集技术规范V1.2-0811

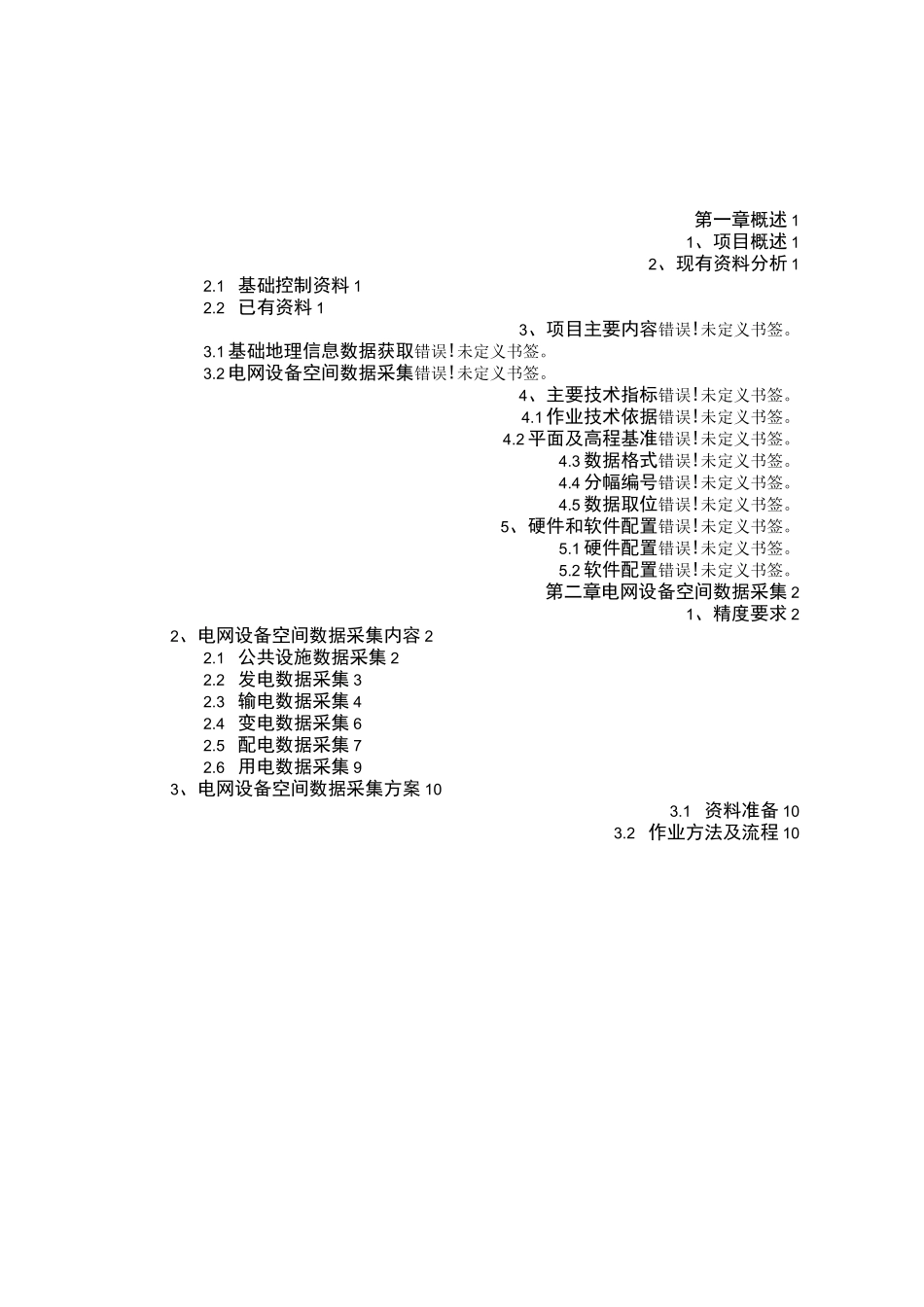

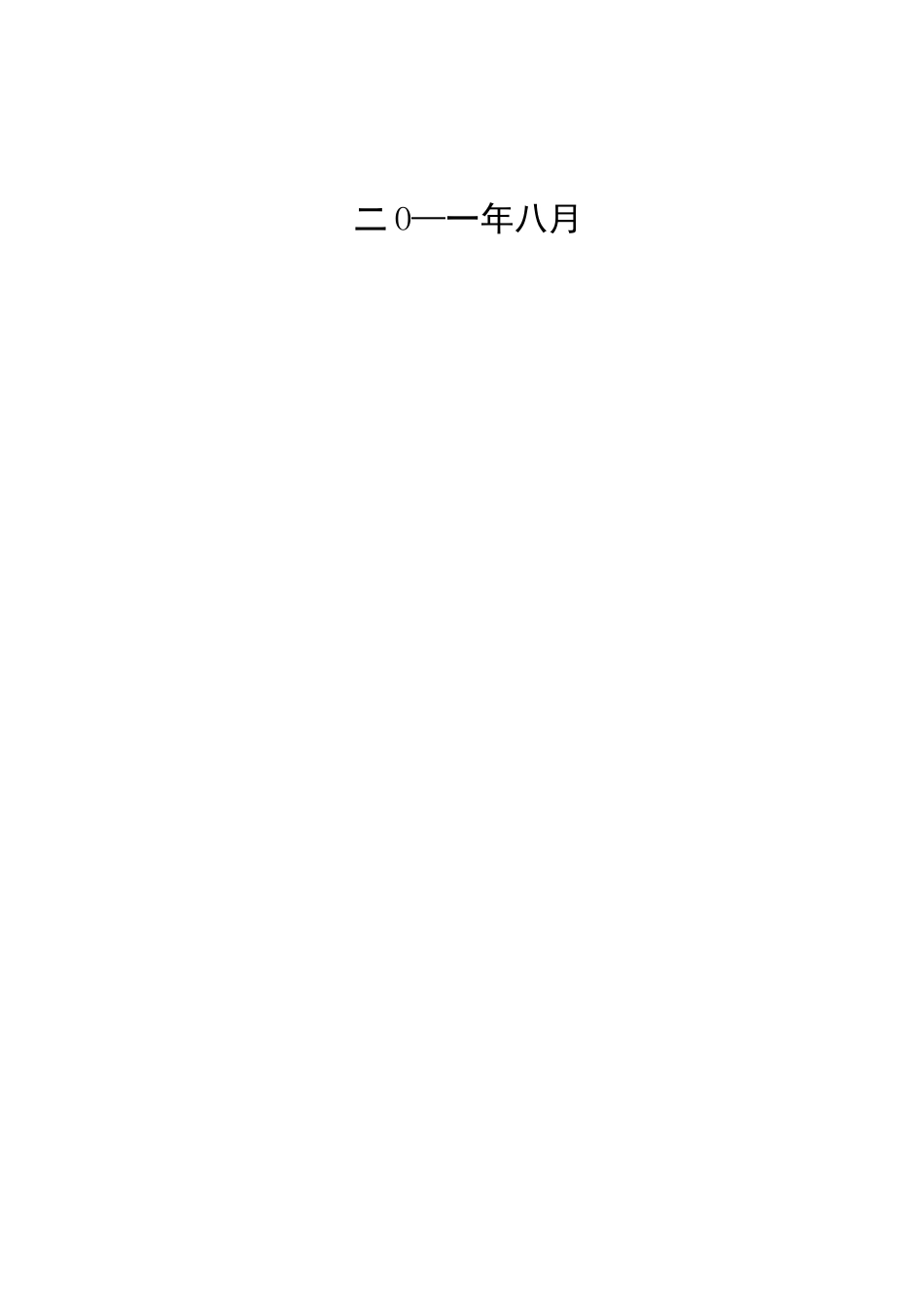

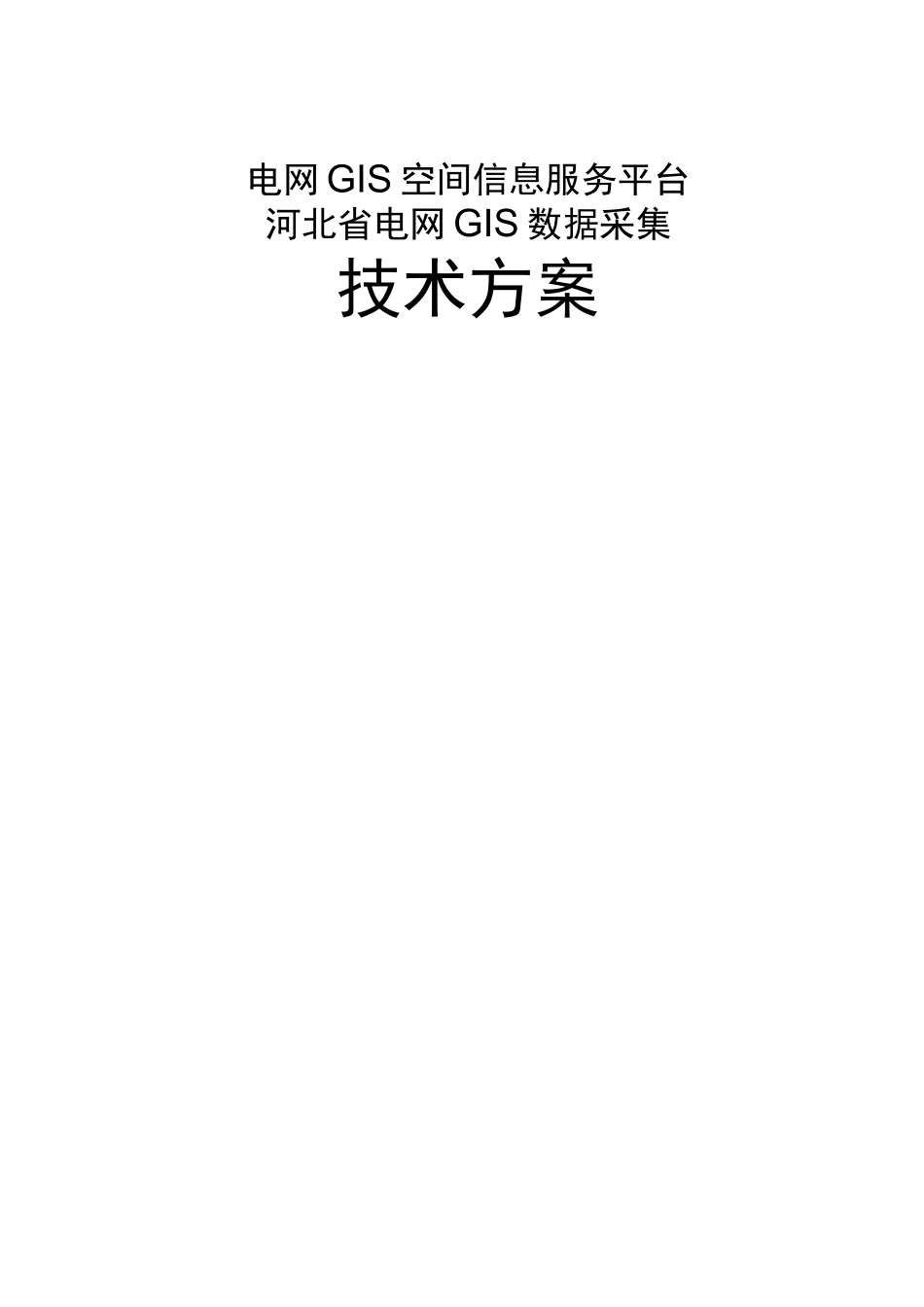

电网 GIS 空间信息服务平台河北省电网 GIS 数据采集技术方案二 O—一年八月第一章概述 11、项目概述 12、现有资料分析 12.1 基础控制资料 12.2 已有资料 13、项目主要内容错误!未定义书签。3.1 基础地理信息数据获取错误!未定义书签。3.2 电网设备空间数据采集错误!未定义书签。4、主要技术指标错误!未定义书签。4.1 作业技术依据错误!未定义书签。4.2 平面及高程基准错误!未定义书签。4.3 数据格式错误!未定义书签。4.4 分幅编号错误!未定义书签。4.5 数据取位错误!未定义书签。5、硬件和软件配置错误!未定义书签。5.1 硬件配置错误!未定义书签。5.2 软件配置错误!未定义书签。第二章电网设备空间数据采集 21、精度要求 22、电网设备空间数据采集内容 22.1 公共设施数据采集 22.2 发电数据采集 32.3 输电数据采集 42.4 变电数据采集 62.5 配电数据采集 72.6 用电数据采集 93、电网设备空间数据采集方案 103.1 资料准备 103.2 作业方法及流程 10第一章概述1、项目概述按照国家电网的要求，河北省列入了国家电网 GIS 平台建设的第一阶段建设的试点省网，河北省公司选择了衡水市作为试点样本，并对推广单位进行 GIS 平台建设工作。按照国家电网的要求，试点城市的基础地理数据准备及电网设备数据采集工作应于 2012 年 8 月 30 日前完成。该项目的基础地理数据准备的内容包括：矢量地图、影像地图、数字高程模型、导航地图四类数据的采购工作。该项目的数据采集的内容包括：发电、输电、变电、配电、用电、通信、公共设施七类电网资源的空间数据和属性数据。由于电网 GIS 平台建设的第一阶段主要涉及发电、输电、变电、配电（10kV 及以上电压等级）、用电（大用户）的设备、公共设施六类数据。2、现有资料分析2.1 基础控制资料由河北省电力公司提供的 CORS 基站作为基础控制起算数据。2.2 已有资料主网电网资源空间数据和属性数据，由河北省电力公司生产部提供。配网电网资源的属性数据，由河北省电力公司营销部提供。第二章电网设备空间数据采集1、精度要求⑴ 公共设施的数据采集精度，检查井/工井以及电缆通风口的采集精度极大值为±0.3米；⑵ 发电设备数据采集的精度范围极大值为±3 米；⑶ 架空线路数据采集的精度范围极大值为±3 米，电缆线路数据采集的精度极大值为±0.3 米；⑷ 变电数据采集的精度范围精度极大值为±3 米；⑸ 配电架空线路的采集精度极大值为±1.5 米，...
