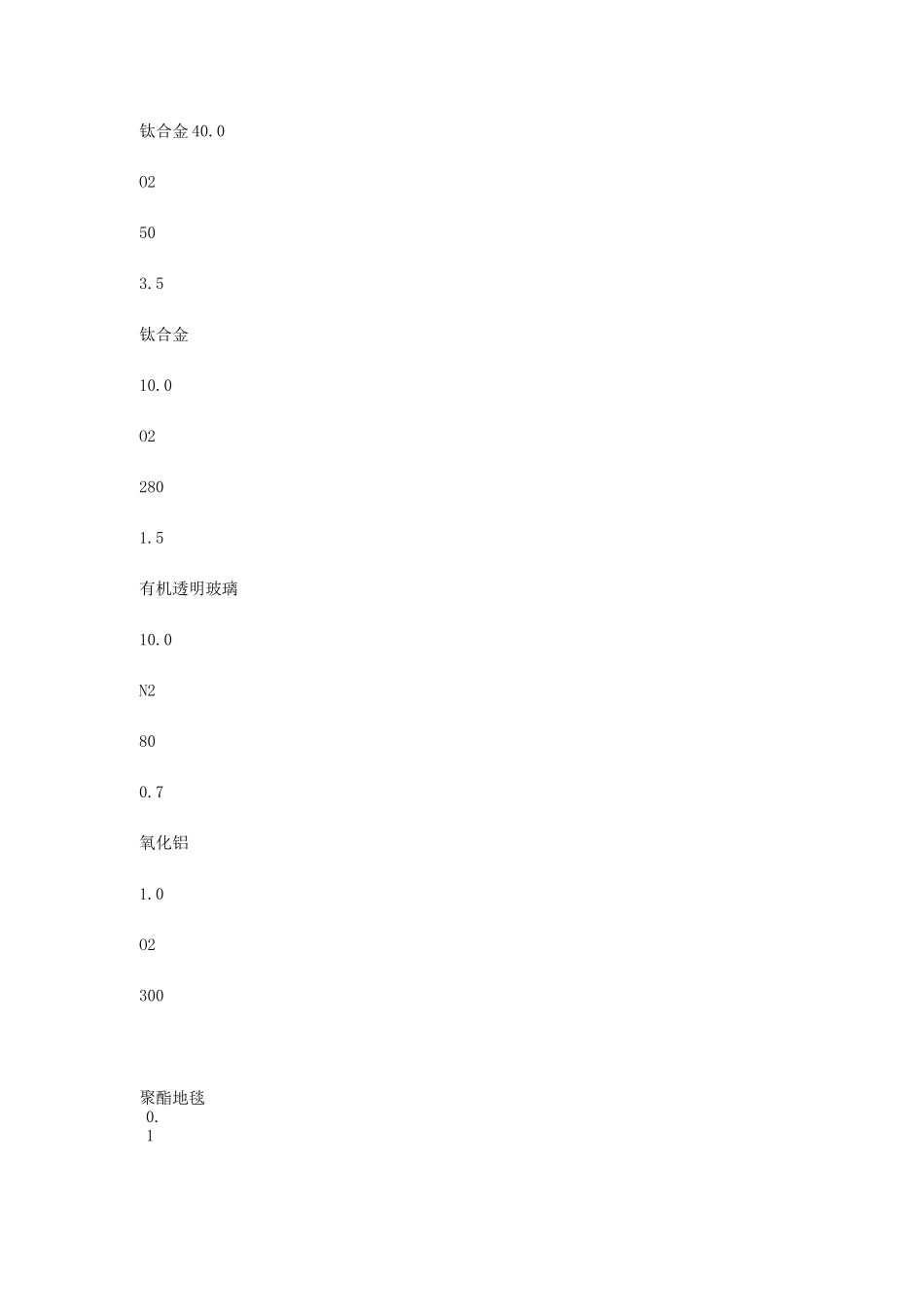

800W 多模激光切割工艺发表于 2009-10-2620:50|只看该作者发表的帖子1#本文章共 4286 字，分 3 页，当前第 1 页，快速翻页：123激光切割工艺激光切割的工艺参数（1）光束横模① 基模又称为高斯模，是切割最理想的模式，主要出现在功率小于 1kW 的激光器。② 低阶模与基模比较接近，主要出现在 1〜2kW 的中功率激光器。③ 多模是高阶模的混合，出现在功率大于 3kW 的激光器。100200300400切割 i$JC/cm-nnin1笆E、»ys1500.1切割速度与横模及板切割速度与横模及板厚的关系见图 1。由图可以看出，300W 的单模激光和 500W 的多模有同等的切割能力。但是，多模的聚焦性差，切割能力低，单模激光的切割能力优于多模。常用材料的单模激光切割工艺参数见表 1，多模激光切割工艺参数见表 2。表 1 常用材料的单模激光切割工艺参数材料厚度/mm辅助气体切割速度/cmmin-1切缝宽度/mm功率/W低碳钢3.0O2600.2250不锈钢1.0O2'□D0.1钛合金 40.0O2503.5钛合金10.0O22801.5有机透明玻璃10.0N2800.7氧化铝1.0O2300聚酯地毯1.910.0N22600.5棉织品（多层）15.0N2900.5纸板0.5N23000.4波纹纸板8.0N23000.4石英玻璃3.0N2O2600.2聚丙烯5.5N2700.5聚苯乙烯3.2N24200.4硬质聚氯乙烯7.0N21200.5纤维增强塑料600.3 木材（胶合板）18.0N21.2O2200.7低碳钢1.0N24505003.0N21506.0N25018.0N26000.152.0O24000.153.0O22500.2不锈钢1.0O23003.0O2120 胶合板1302350 表 2 常用材料的多模激光切割工艺参数材料板厚/mm切割速度/cmmin-1切缝宽度/mm功率/kW铝12230115碳钢6230115304 不锈钢4.61.5820 硼/环氧复合材料8165115纤维/环氧复合材料124600.620胶合板25.41501.58有机玻璃25.4150玻璃 9.4150120混凝土38568（2）激光功率激光切割所需要的激光功率主要取决于切割类型以及被切割材料的性质。汽化切割所需要的激光功率最大，熔化切割次之，氧气切割最小。激光功率对切割厚度、切割速度和切口宽度等有很大影响。一般激光功率增大，所能切割材料的厚度也增加，切割速度加快，切口宽度也有所加大。激光功率与板厚和切割速度的关系见图 2。激光功率对切口宽度的影响见图 3。切割速度/hn・min」(a)EEXMa罡、盼云)(b)图 2激光功率与板厚和切割速度的关系一卩"二］*6420*■■■ttt1n0.粵度 4mm切割速度 180cm/min氧气压力•70kPa▲140kPa圭.I 二・(3) 焦点位置(离焦量)离焦量对切口宽度和切割深度影响较大。离焦量对切口宽度的影响见图 4。一般...
