自动售水机维修手册普及版

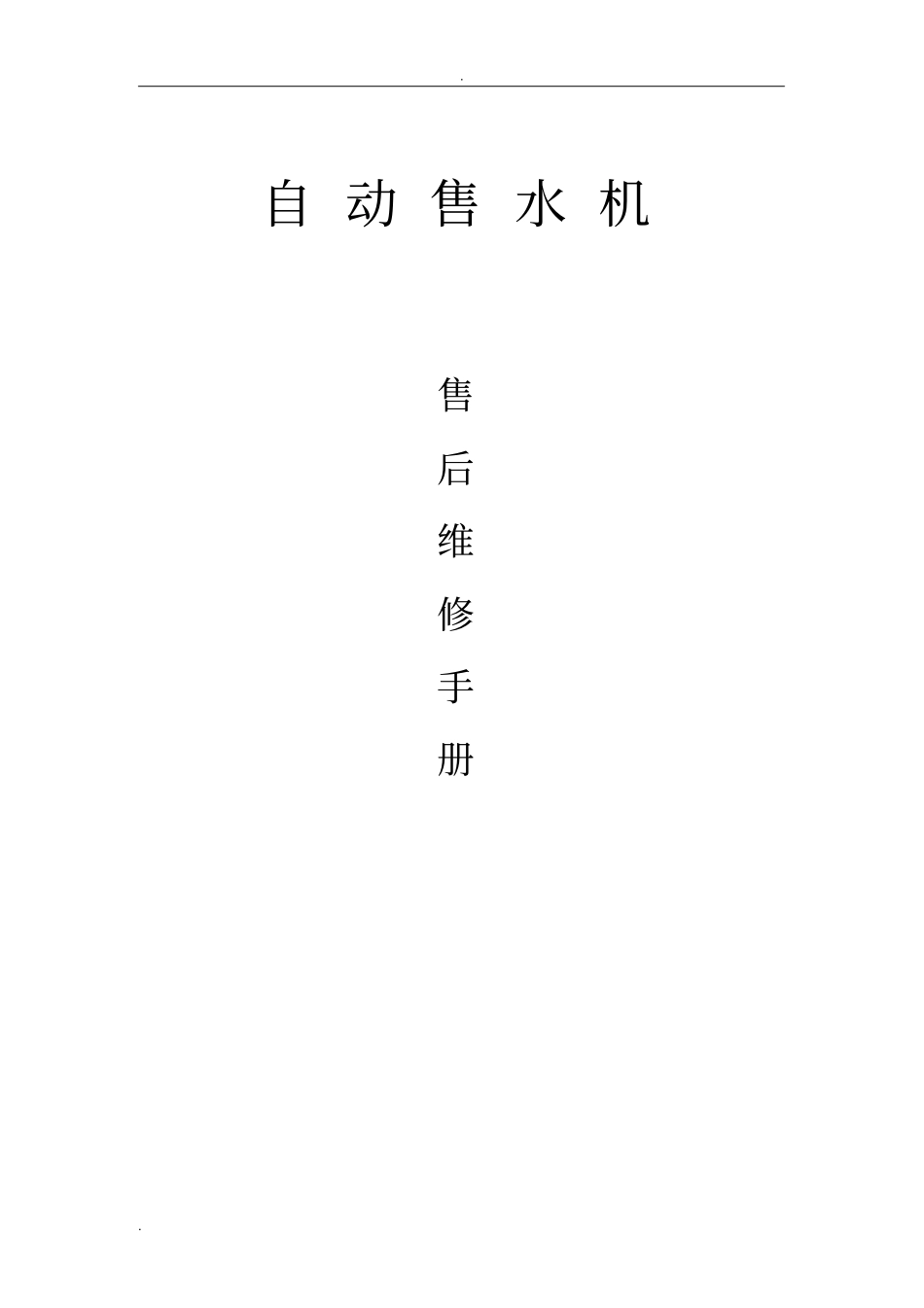

自动售水机维修手册普及版_第1页
1/19

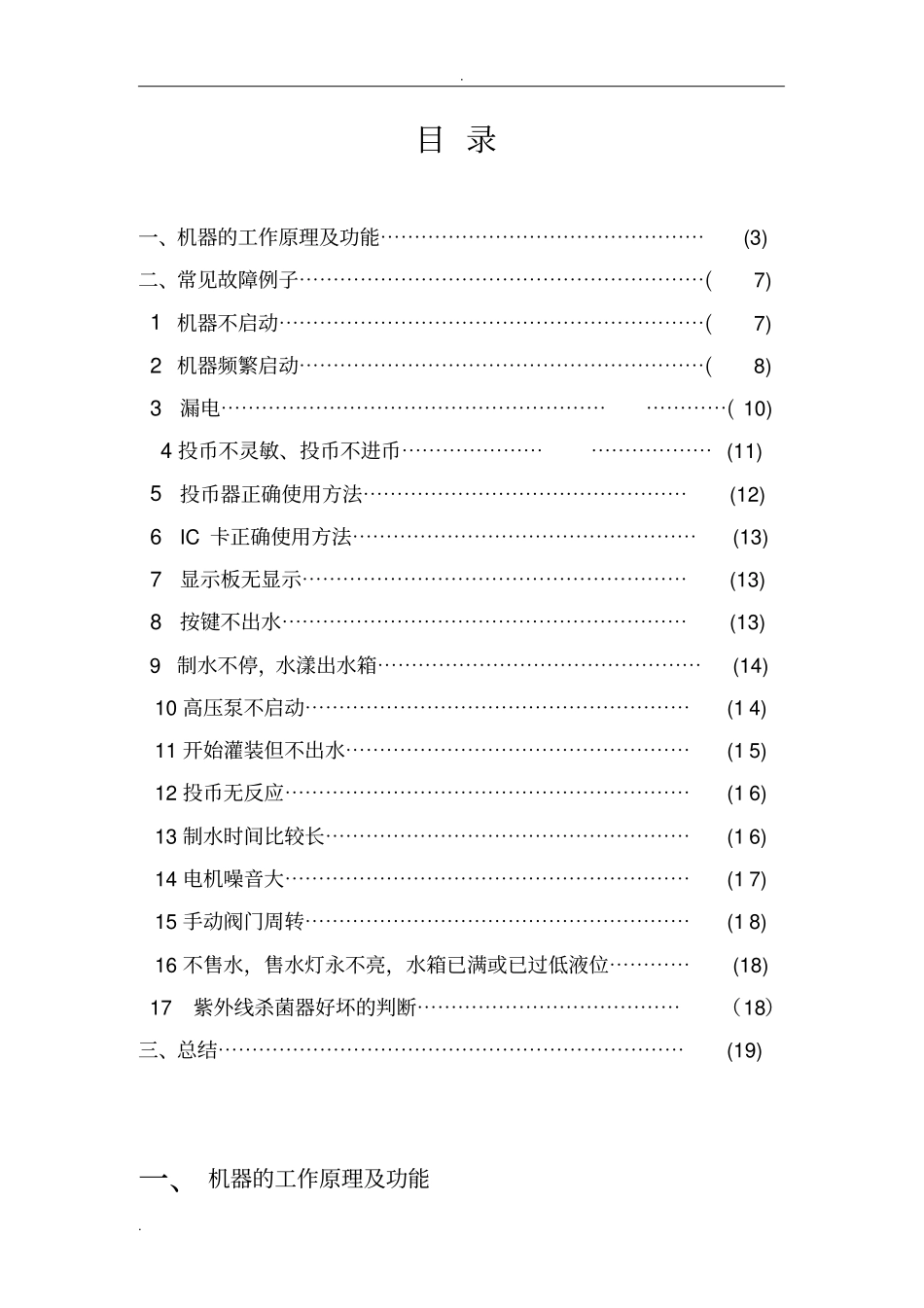

自动售水机维修手册普及版_第2页
2/19

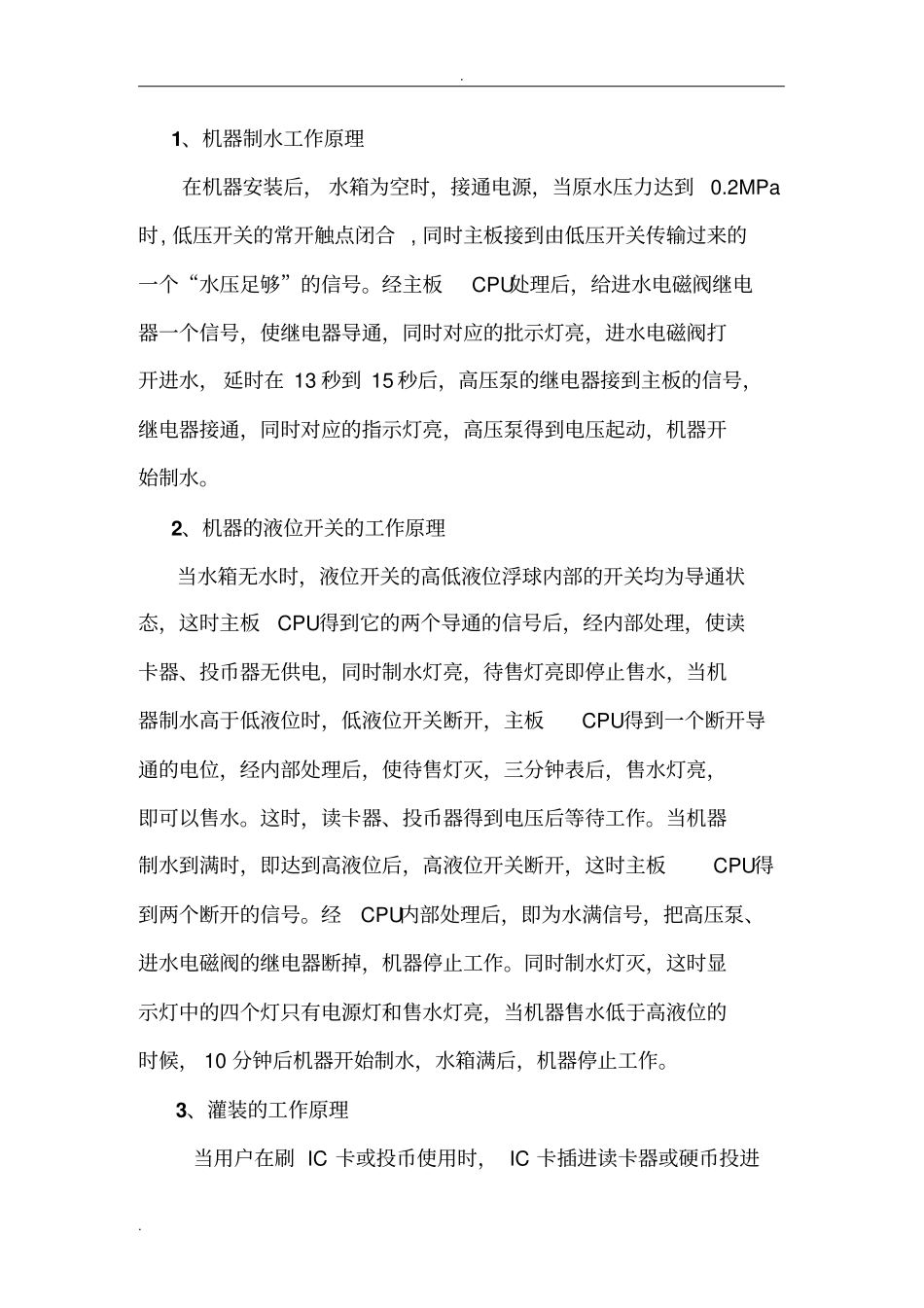

自动售水机维修手册普及版_第3页
3/19
. . 自 动 售 水 机售后维修手册. . 目 录一、机器的工作原理及功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3) 二、常见故障例子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(7) 1 机器不启动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(7) 2 机器频繁启动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(8) 3漏电⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 10) 4 投币不灵敏、投币不进币⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (11) 5投币器正确使用方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (12) 6 IC 卡正确使用方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(13) 7显示板无显示⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (13) 8按键不出水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (13) 9 制水不停,水漾出水箱⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(14) 10 高压泵不启动⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1 4) 11 开始灌装但不出水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1 5) 12 投币无反应⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1 6) 13 制水时间比较长⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1 6) 14 电机噪音大⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1 7) 15 手动阀门周转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1 8) 16 不售水,售水灯永不亮,水箱已满或已过低液位⋯⋯⋯⋯(18) 17 紫外线杀菌器好坏的判断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (18)三、总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (19) 一、 机器的工作原理及功能. . 1、机器制水工作原理在机器安装后, 水箱为空时,接通电源,当原水压力达到0.2MPa时, 低压开关的常开触点闭合 , 同时主板接到由低压开关传输过来的一个“水压足够”的信号。经主板CPU处理后,给进水电磁阀继电器一个信号,使继电器导通,同时对应的批示灯亮,进水电磁阀打开进水, 延时在 13 秒到 15 秒后,高压泵的继电器接到主板的信号,继电器接通,同时对应的指示灯亮,高压泵得到电压起动,机器开始制水。2、机器的液位开关的工作原理当水箱无水时,液位开关的高低液位浮球内部的开关均为导通状态,这时主板CPU得到它的两个导通的信号后,经内部处理,使读卡器、投币器无供电,同时制水灯亮,待售灯亮即停止售水,当机器制水高于低液位时,低液位开关断开,主板CPU得到一个断开导通的电位,经内部处理后,使待售灯灭,三分钟表后,售水灯亮,...
