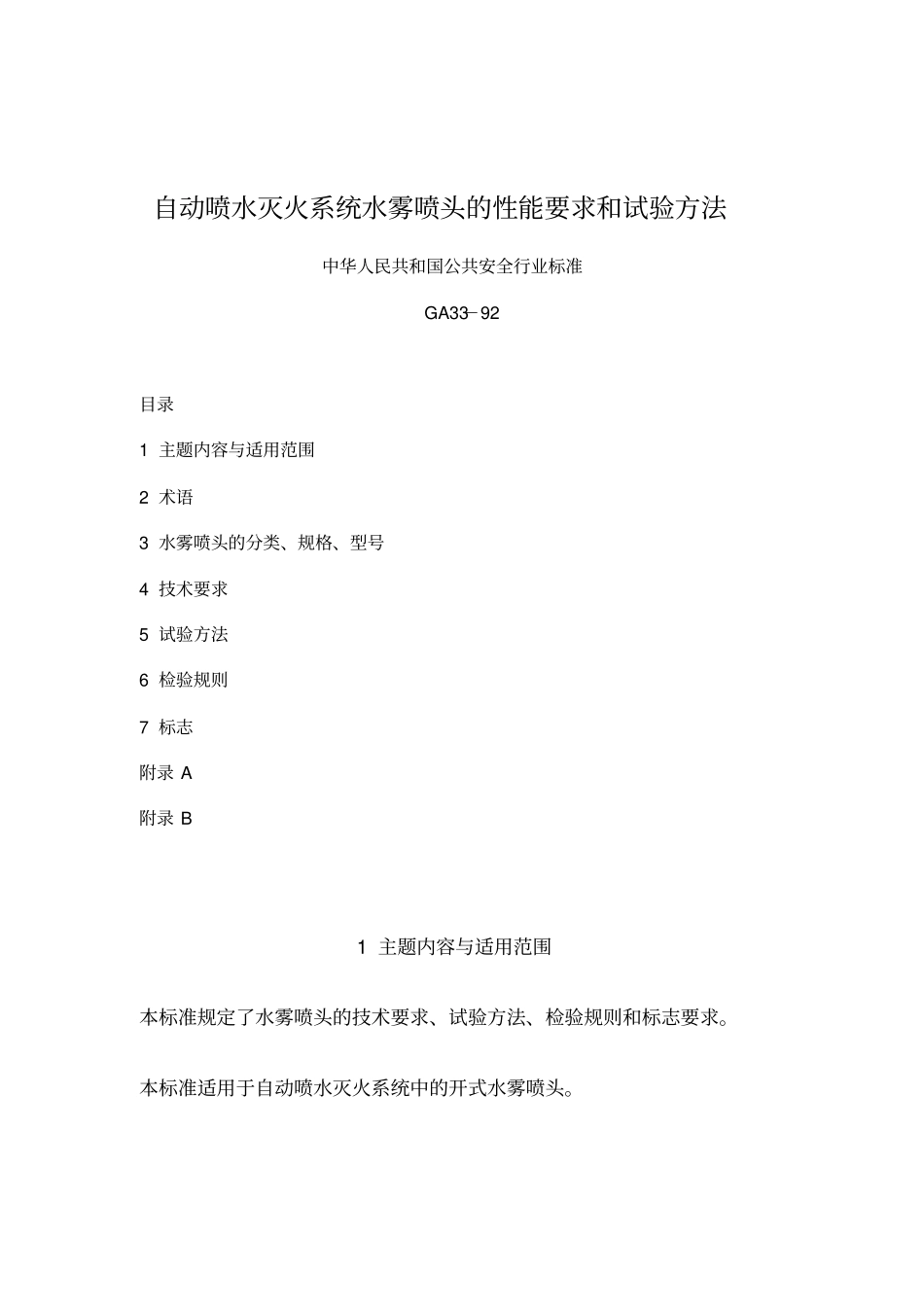

自动喷水灭火系统水雾喷头的性能要求和试验方法中华人民共和国公共安全行业标准GA33－92 目录1 主题内容与适用范围2 术语3 水雾喷头的分类、规格、型号4 技术要求5 试验方法6 检验规则7 标志附录 A 附录 B 1 主题内容与适用范围本标准规定了水雾喷头的技术要求、试验方法、检验规则和标志要求。本标准适用于自动喷水灭火系统中的开式水雾喷头。2 术语2．1 水雾喷头在一定的水压力作用下， 将水流分解为小于1mm以下的水滴喷出的喷头。2．2 雾化水雾喷头喷出的水雾形成围绕喷头轴心线扩展的圆锥体，其锥顶角为水雾喷头的雾化角。2．3 离心雾化当水流进入喷头后， 被分解成沿内壁运动而具有离心速度的旋转水流和具有轴向速度的直水流， 两股水流在喷头内汇合， 然后以其合成速度由喷口喷出而形成雾化。2．4 撞击雾化水流与溅水盘撞击而形成雾化。3 水雾喷头的分类、规格、型号3．1 A 型水雾喷头进水口与出水口成一定角度的离心雾化喷头。3．2 B 型水雾喷头进水口与出水口在一条直线上的离心雾化喷头。3．3 C 型水雾喷头由于撞击作用而产生雾化的喷头。3．4 水雾喷头的规格3．4．1 水雾喷头以其公称工作压力（0.35MPt）时的流量作为主参数，A型和 B型水雾喷头的规格和接管螺纹见表。表 1 A 型、 B型水雾喷头的规格和接管螺纹3．4．2 C型水雾喷头的规格包括： 40、50、63、80 、100 、 125 、160 、200L/min 八种规格，其接管螺纹为ZG1/2"，ZG3/4"。3．4．3 水雾喷头的雾化角有七种规格。即：30° 、45° 、60° 、90° 、120° 、150° 、180° 。3．5 水雾喷头的型号3．5．1 水雾喷头的型号由类、组、特征代号、设计顺序代号规格、雾化角等部分组成，形成如下：其中：类代号用 ZS 表示。指自动喷水灭火系统。组代号用 T 表示，指喷头。特征代号，用 W表示，指水雾喷头。设计顺序代号，用大写英文字母A， B、C⋯表示，指 A型、 B型、 C 型及其它型水雾喷头规格，即为表1 的要求。雾化角，为 3．4．3 条的要求。3．5．2 型号举例ZSTWA－50－120 表示用于自动喷水灭火系统的规格为50L／min，雾化角 120° 的 A 型水雾喷头。4 技术要求4．1 流量特性4．1．1 水雾喷头的流量特性按5． 2 条进行试验。4．1．2 流量特性系数 K值按式 1 计算：K=Q/√10P⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1) 式中： Q--- 流量， L／min; P一－压力， MPa。4．1．3 喷头在其公称工作压力下（...
