自动喷水灭火系统的工作原理与适用范围

自动喷水灭火系统的工作原理与适用范围_第1页
1/6
自动喷水灭火系统的工作原理与适用范围_第2页
2/6
自动喷水灭火系统的工作原理与适用范围_第3页
3/6

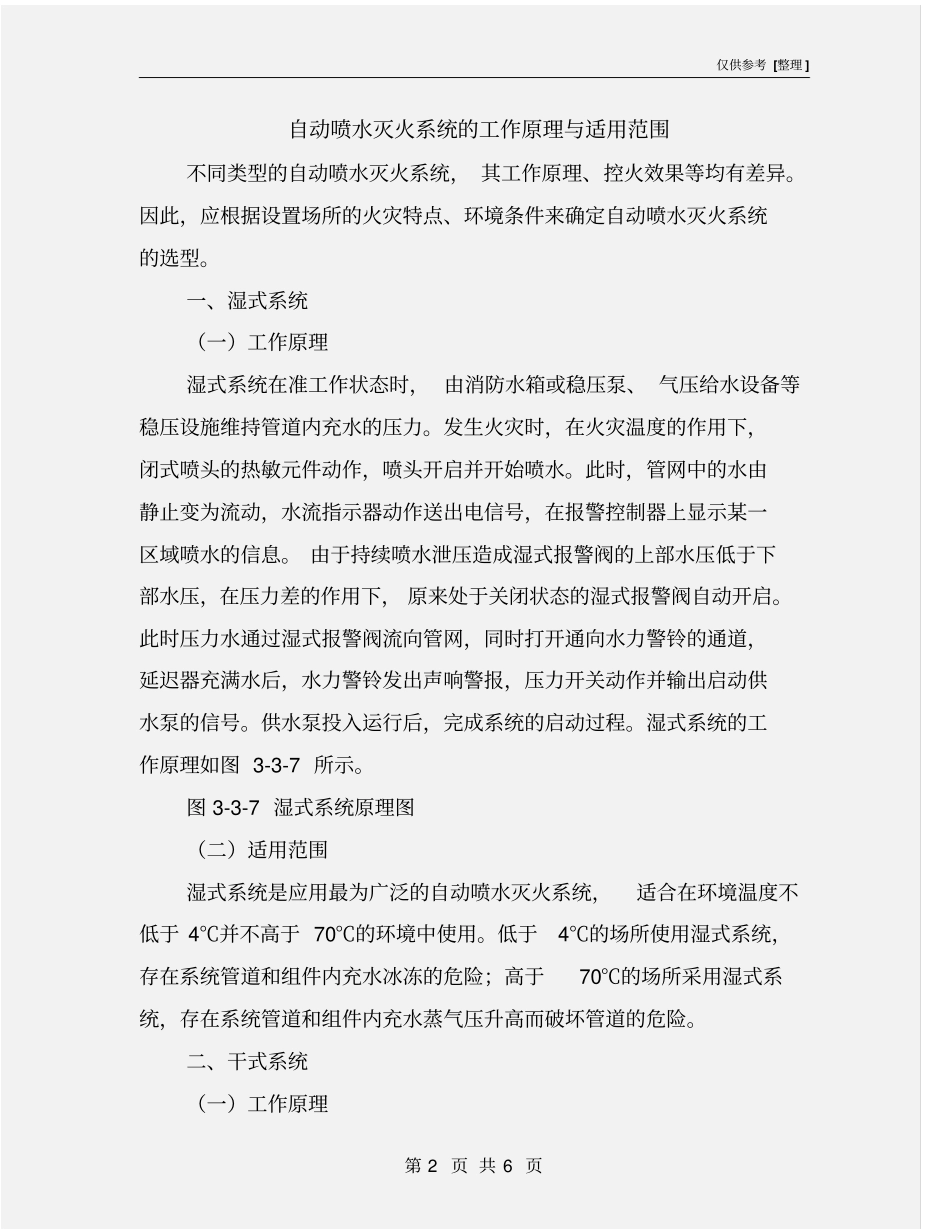

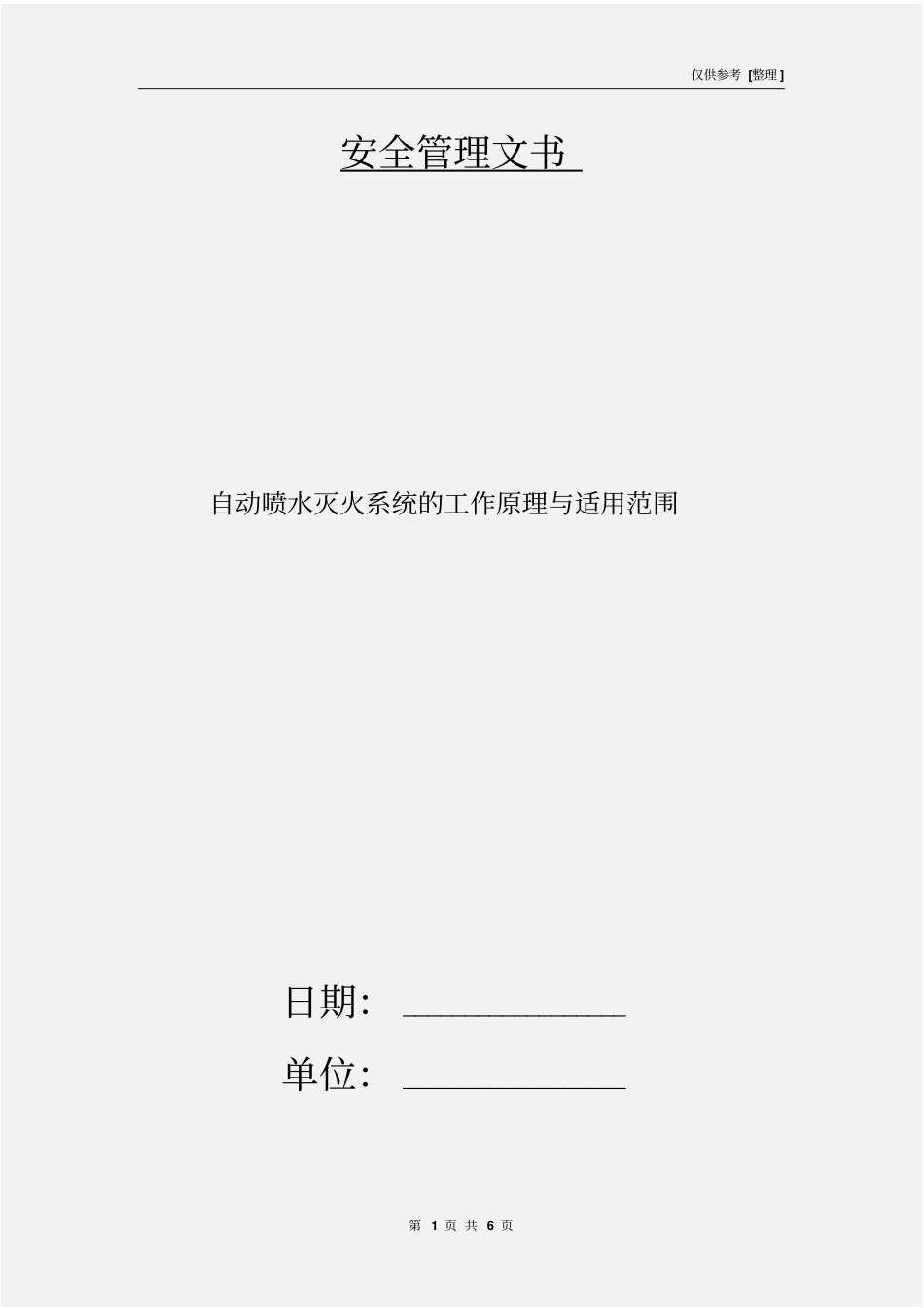

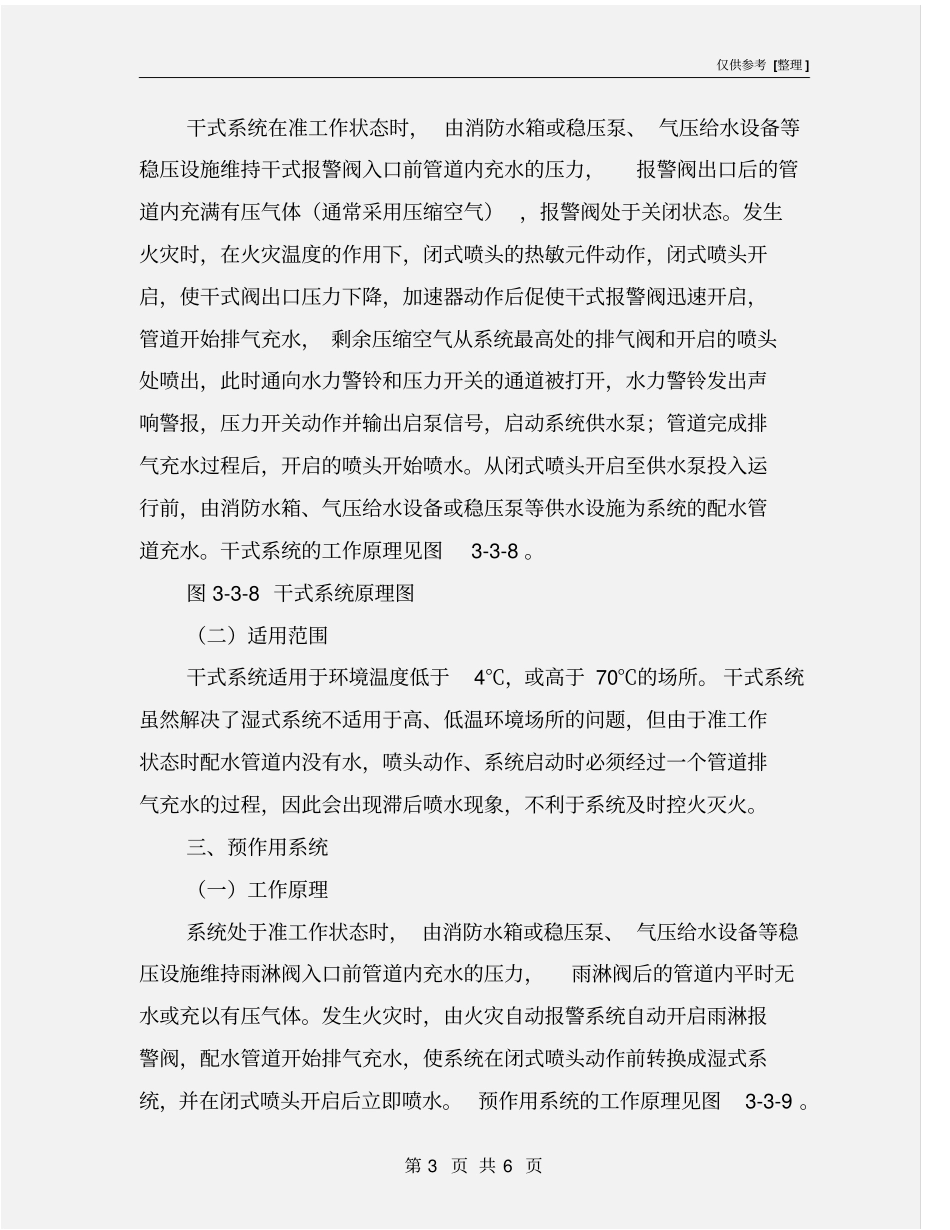

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书自动喷水灭火系统的工作原理与适用范围日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 6 页自动喷水灭火系统的工作原理与适用范围不同类型的自动喷水灭火系统, 其工作原理、控火效果等均有差异。因此,应根据设置场所的火灾特点、环境条件来确定自动喷水灭火系统的选型。一、湿式系统(一)工作原理湿式系统在准工作状态时, 由消防水箱或稳压泵、 气压给水设备等稳压设施维持管道内充水的压力。发生火灾时,在火灾温度的作用下,闭式喷头的热敏元件动作,喷头开启并开始喷水。此时,管网中的水由静止变为流动,水流指示器动作送出电信号,在报警控制器上显示某一区域喷水的信息。 由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压,在压力差的作用下, 原来处于关闭状态的湿式报警阀自动开启。此时压力水通过湿式报警阀流向管网,同时打开通向水力警铃的通道,延迟器充满水后,水力警铃发出声响警报,压力开关动作并输出启动供水泵的信号。供水泵投入运行后,完成系统的启动过程。湿式系统的工作原理如图 3-3-7 所示。图 3-3-7 湿式系统原理图(二)适用范围湿式系统是应用最为广泛的自动喷水灭火系统,适合在环境温度不低于 4℃并不高于 70℃的环境中使用。低于4℃的场所使用湿式系统,存在系统管道和组件内充水冰冻的危险;高于70℃的场所采用湿式系统,存在系统管道和组件内充水蒸气压升高而破坏管道的危险。二、干式系统(一)工作原理仅供参考 [整理 ] 第 3 页 共 6 页干式系统在准工作状态时, 由消防水箱或稳压泵、 气压给水设备等稳压设施维持干式报警阀入口前管道内充水的压力,报警阀出口后的管道内充满有压气体(通常采用压缩空气) ,报警阀处于关闭状态。发生火灾时,在火灾温度的作用下,闭式喷头的热敏元件动作,闭式喷头开启,使干式阀出口压力下降,加速器动作后促使干式报警阀迅速开启,管道开始排气充水, 剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出,此时通向水力警铃和压力开关的通道被打开,水力警铃发出声响警报,压力开关动作并输出启泵信号,启动系统供水泵;管道完成排气充水过程后,开启的喷头开始喷水。从闭式喷头开启至供水泵投入运行前,由消防水箱、气压给水设备或稳压泵等供水设施为系统的配水管道充水。干式系统的工作原理见图3-3-8 。图 3-3-8 干式系统原理图(...
