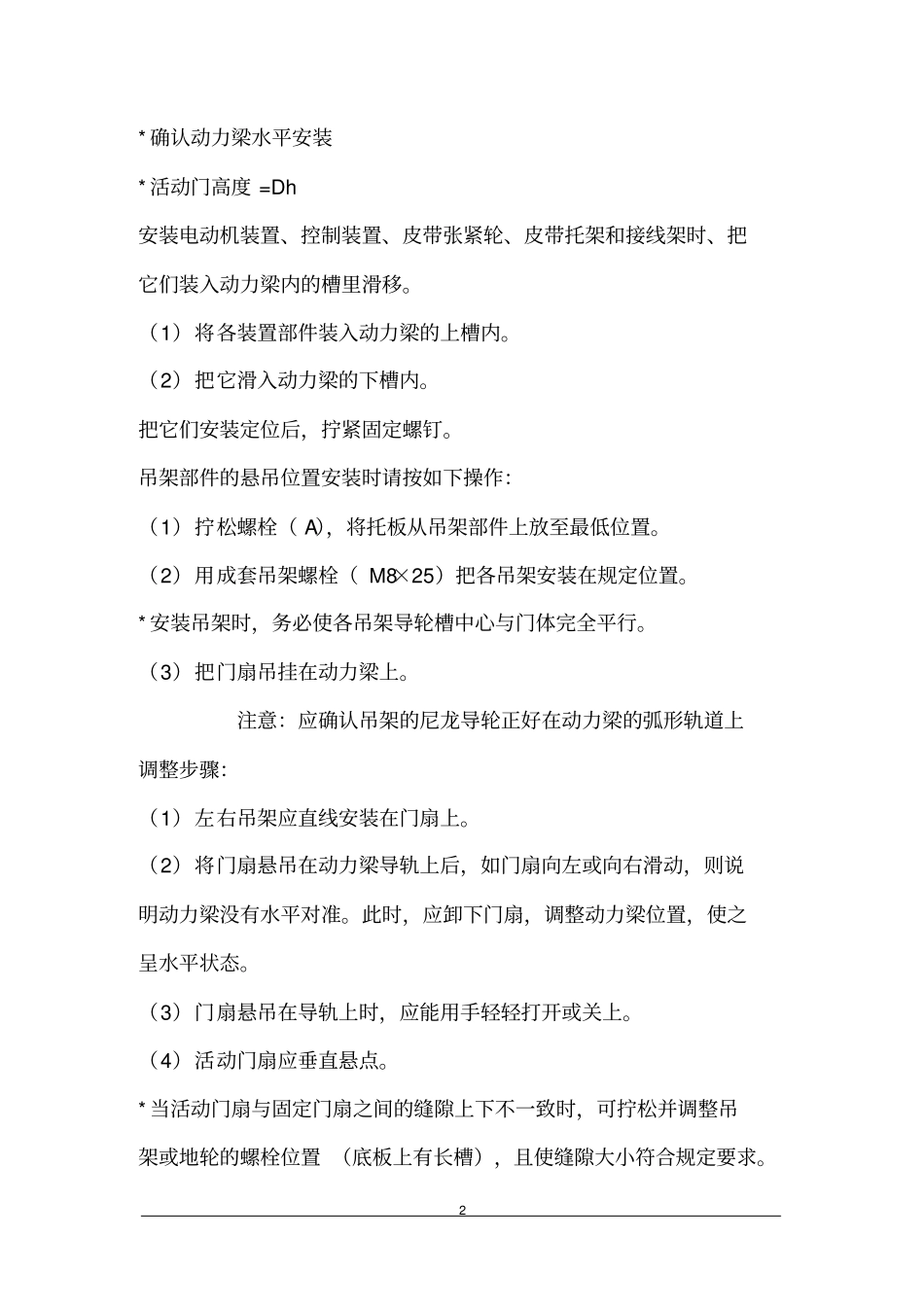

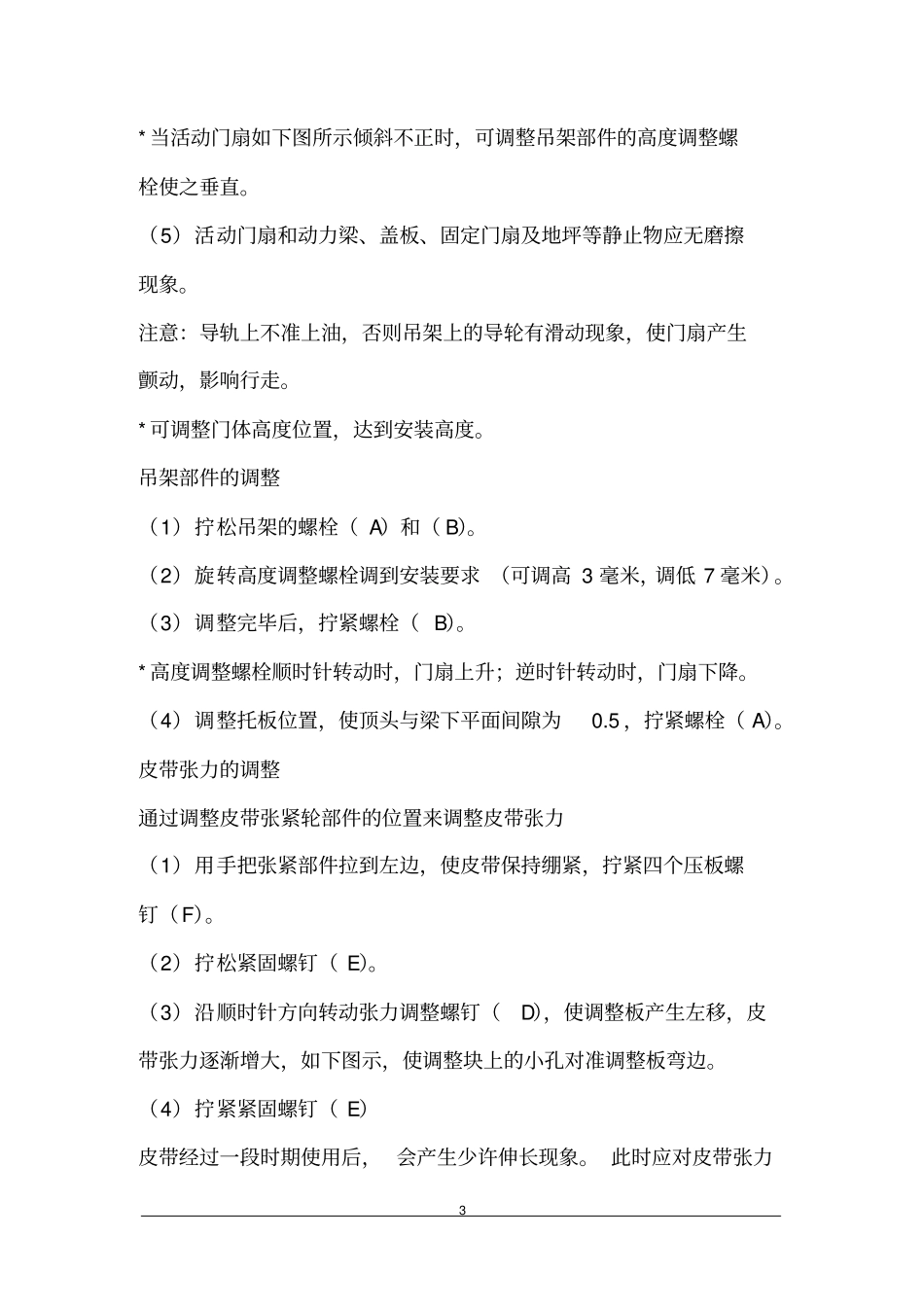

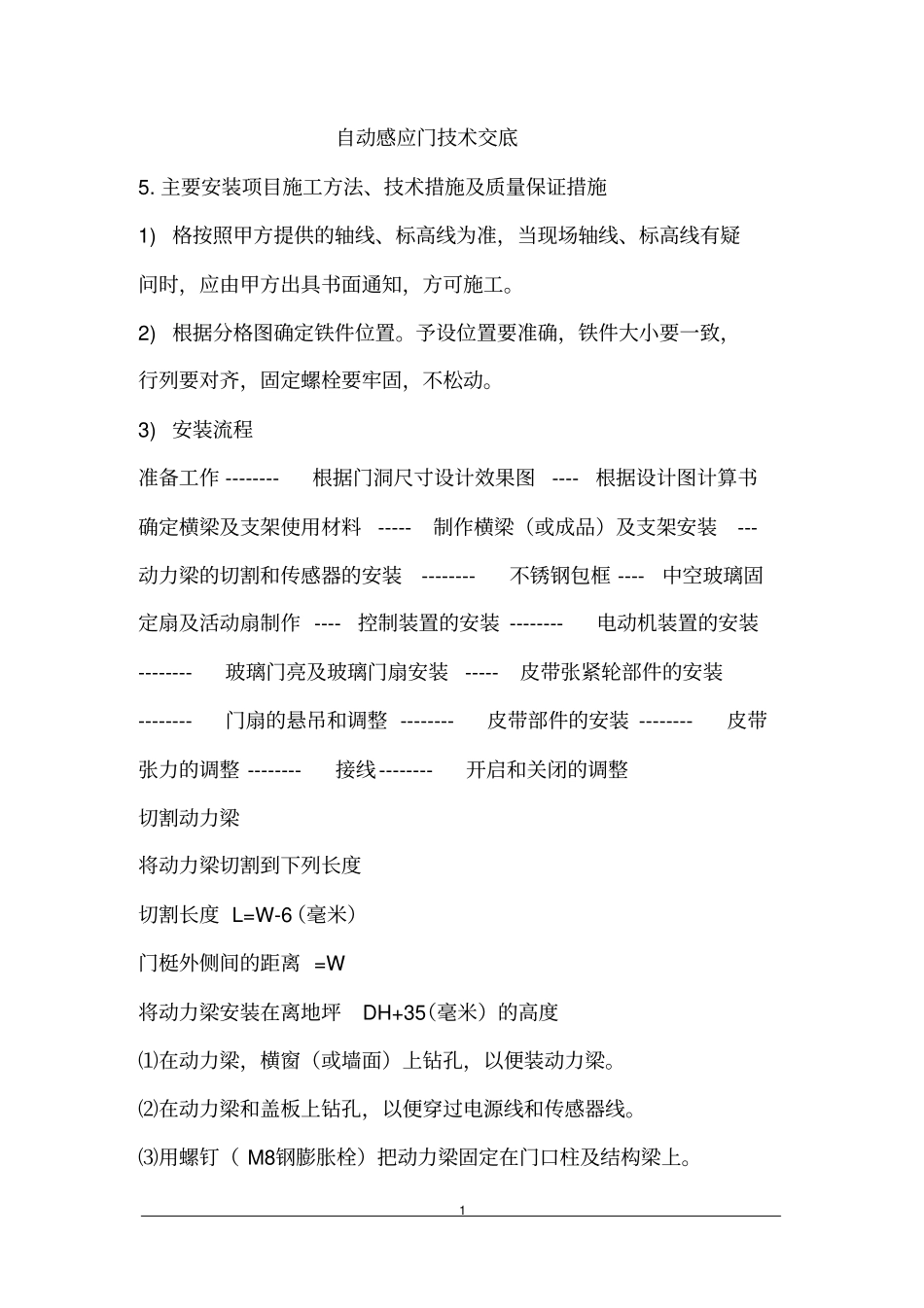

1 自动感应门技术交底5. 主要安装项目施工方法、技术措施及质量保证措施1) 格按照甲方提供的轴线、标高线为准,当现场轴线、标高线有疑问时,应由甲方出具书面通知,方可施工。2) 根据分格图确定铁件位置。予设位置要准确,铁件大小要一致,行列要对齐,固定螺栓要牢固,不松动。3) 安装流程准备工作 --------根据门洞尺寸设计效果图----根据设计图计算书确定横梁及支架使用材料-----制作横梁(或成品)及支架安装---动力梁的切割和传感器的安装--------不锈钢包框 ----中空玻璃固定扇及活动扇制作 ----控制装置的安装 --------电动机装置的安装--------玻璃门亮及玻璃门扇安装-----皮带张紧轮部件的安装--------门扇的悬吊和调整 --------皮带部件的安装 --------皮带张力的调整 --------接线--------开启和关闭的调整切割动力梁将动力梁切割到下列长度切割长度 L=W-6(毫米)门梃外侧间的距离 =W 将动力梁安装在离地坪DH+35(毫米)的高度⑴在动力梁,横窗(或墙面)上钻孔,以便装动力梁。⑵在动力梁和盖板上钻孔,以便穿过电源线和传感器线。⑶用螺钉( M8钢膨胀栓)把动力梁固定在门口柱及结构梁上。2 * 确认动力梁水平安装* 活动门高度 =Dh 安装电动机装置、控制装置、皮带张紧轮、皮带托架和接线架时、把它们装入动力梁内的槽里滑移。(1)将各装置部件装入动力梁的上槽内。(2)把它滑入动力梁的下槽内。把它们安装定位后,拧紧固定螺钉。吊架部件的悬吊位置安装时请按如下操作:(1)拧松螺栓( A),将托板从吊架部件上放至最低位置。(2)用成套吊架螺栓( M8×25)把各吊架安装在规定位置。* 安装吊架时,务必使各吊架导轮槽中心与门体完全平行。(3)把门扇吊挂在动力梁上。注意:应确认吊架的尼龙导轮正好在动力梁的弧形轨道上调整步骤:(1)左右吊架应直线安装在门扇上。(2)将门扇悬吊在动力梁导轨上后,如门扇向左或向右滑动,则说明动力梁没有水平对准。此时,应卸下门扇,调整动力梁位置,使之呈水平状态。(3)门扇悬吊在导轨上时,应能用手轻轻打开或关上。(4)活动门扇应垂直悬点。* 当活动门扇与固定门扇之间的缝隙上下不一致时,可拧松并调整吊架或地轮的螺栓位置 (底板上有长槽),且使缝隙大小符合规定要求。3 * 当活动门扇如下图所示倾斜不正时,可调整吊架部件的高度调整螺栓使之垂直。(5)活动门扇和动力梁、盖板、固定门扇及地坪等静止物应无磨擦现象。注意:导轨上不准上油,否则...
