自备电厂dcs技术规范

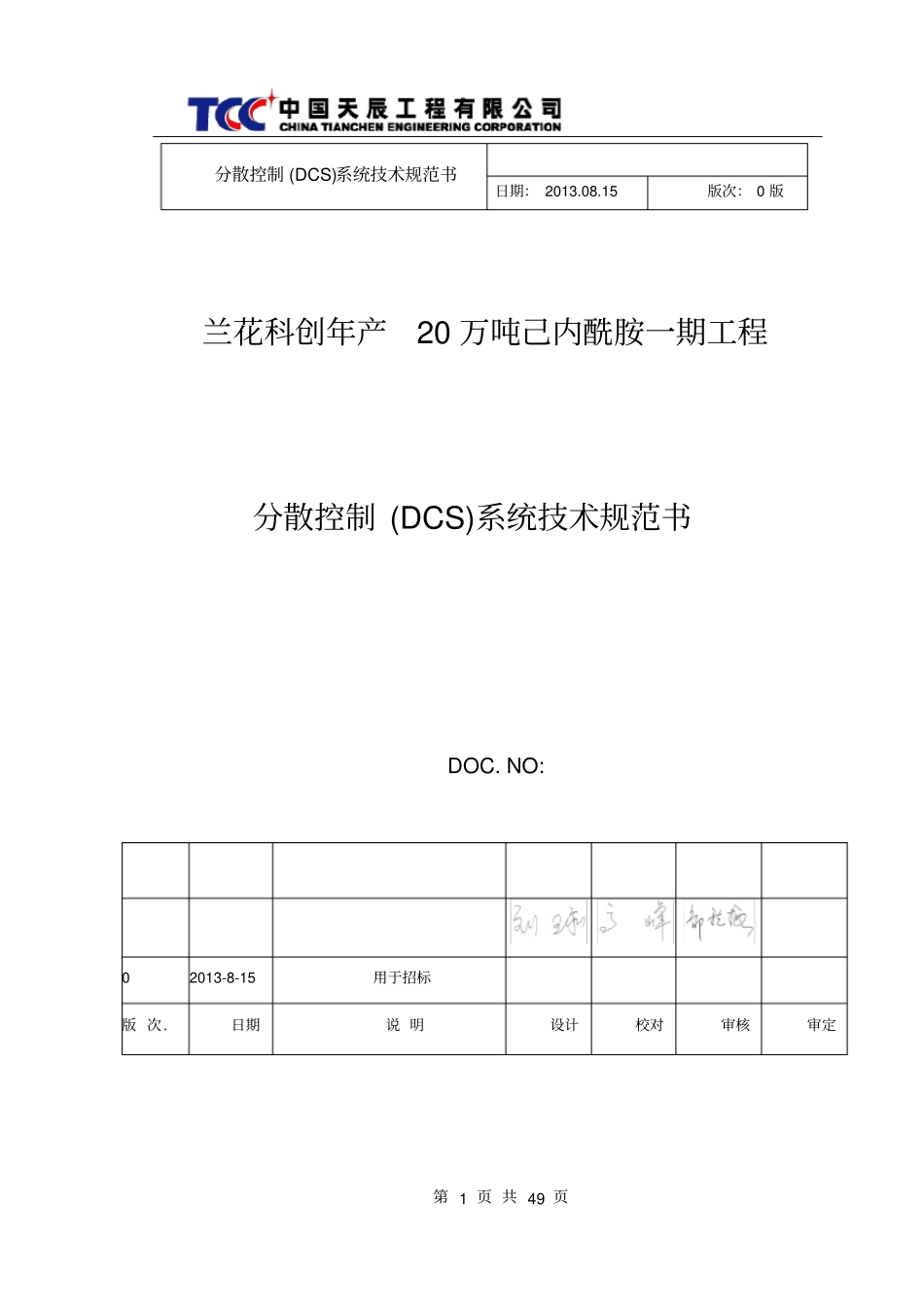

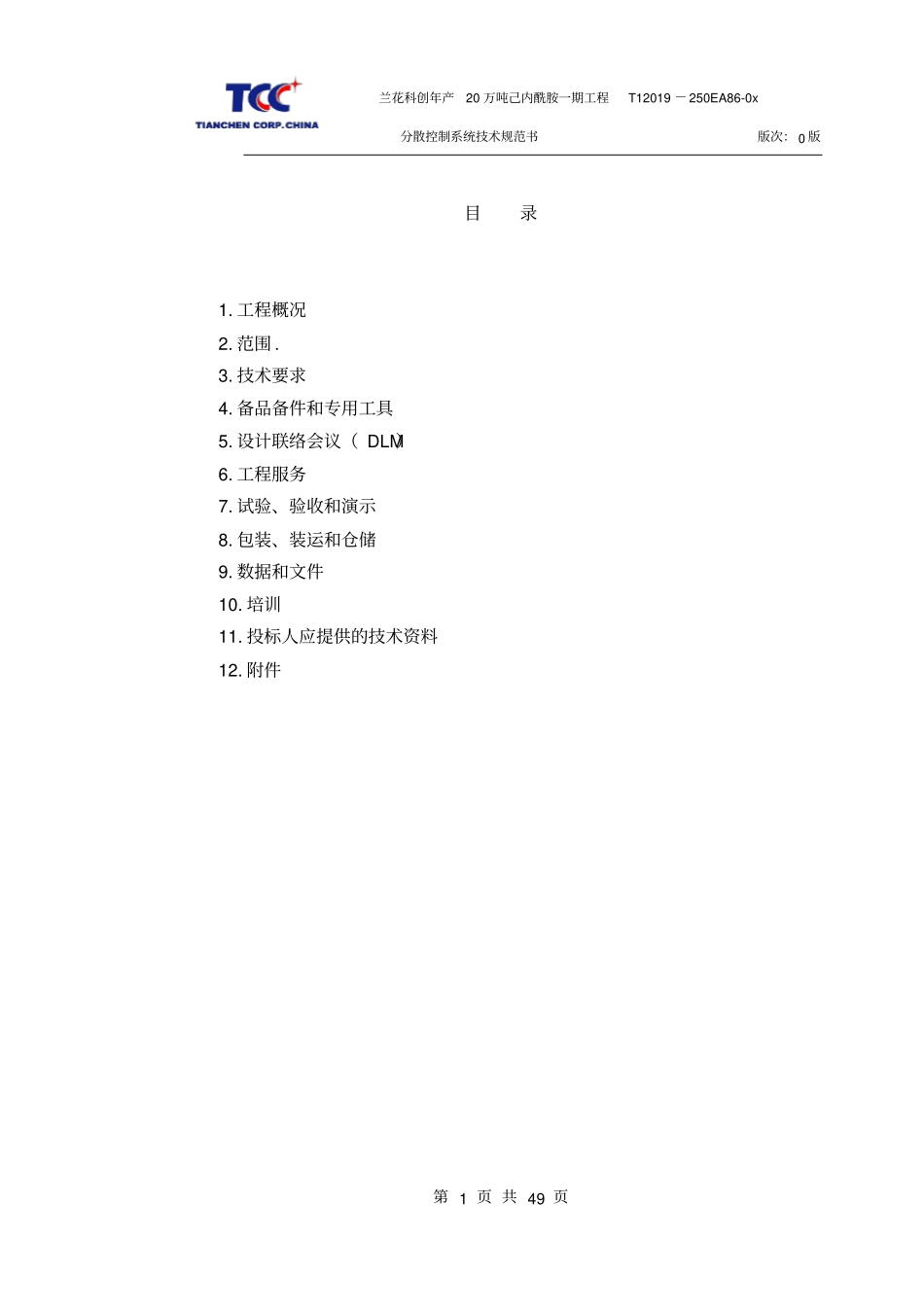

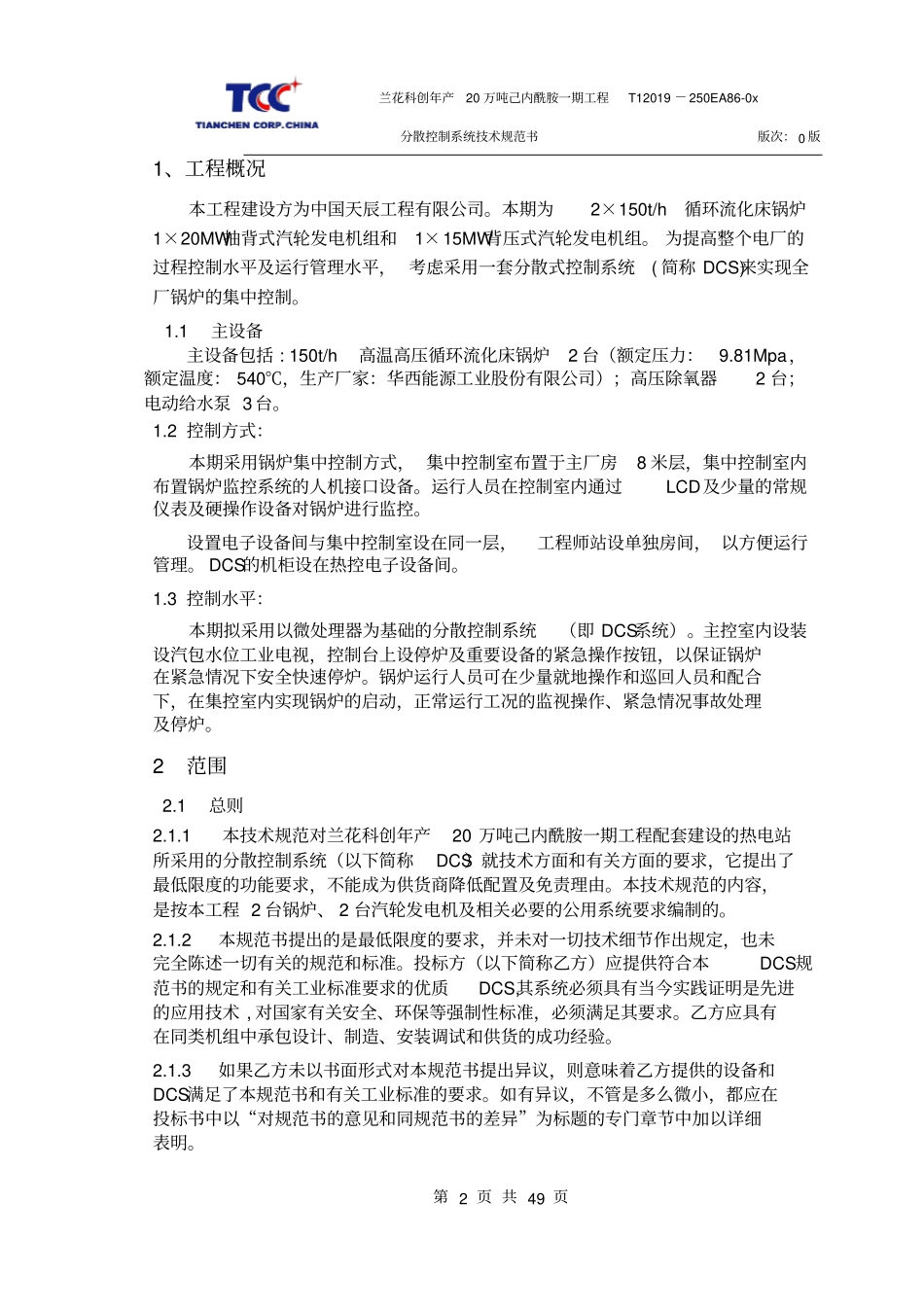

第 1 页 共 49 页分散控制 (DCS)系统技术规范书日期： 2013.08.15 版次： 0 版兰花科创年产20 万吨己内酰胺一期工程分散控制 (DCS)系统技术规范书DOC. NO: 0 2013-8-15 用于招标版 次. 日期说 明设计校对审核审定兰花科创年产20 万吨己内酰胺一期工程T12019 － 250EA86-0x 分散控制系统技术规范书版次： 0 版第 1 页 共 49 页目录1. 工程概况2. 范围 . 3. 技术要求4. 备品备件和专用工具5. 设计联络会议（ DLM）6. 工程服务7. 试验、验收和演示8. 包装、装运和仓储9. 数据和文件10. 培训11. 投标人应提供的技术资料12. 附件兰花科创年产20 万吨己内酰胺一期工程T12019 － 250EA86-0x 分散控制系统技术规范书版次： 0 版第 2 页 共 49 页1、工程概况本工程建设方为中国天辰工程有限公司。本期为2×150t/h循环流化床锅炉1×20MW抽背式汽轮发电机组和1×15MW背压式汽轮发电机组。 为提高整个电厂的过程控制水平及运行管理水平， 考虑采用一套分散式控制系统( 简称 DCS)来实现全厂锅炉的集中控制。1.1 主设备主设备包括 : 150t/h高温高压循环流化床锅炉2 台（额定压力： 9.81Mpa，额定温度： 540℃，生产厂家：华西能源工业股份有限公司）；高压除氧器2 台；电动给水泵 3 台。1.2 控制方式：本期采用锅炉集中控制方式， 集中控制室布置于主厂房8 米层，集中控制室内布置锅炉监控系统的人机接口设备。运行人员在控制室内通过LCD及少量的常规仪表及硬操作设备对锅炉进行监控。设置电子设备间与集中控制室设在同一层，工程师站设单独房间， 以方便运行管理。 DCS的机柜设在热控电子设备间。1.3 控制水平：本期拟采用以微处理器为基础的分散控制系统（即 DCS系统）。主控室内设装设汽包水位工业电视，控制台上设停炉及重要设备的紧急操作按钮，以保证锅炉在紧急情况下安全快速停炉。锅炉运行人员可在少量就地操作和巡回人员和配合下，在集控室内实现锅炉的启动，正常运行工况的监视操作、紧急情况事故处理及停炉。2 范围2.1 总则2.1.1本技术规范对兰花科创年产20 万吨己内酰胺一期工程配套建设的热电站所采用的分散控制系统（以下简称DCS）就技术方面和有关方面的要求，它提出了最低限度的功能要求，不能成为供货商降低配置及免责理由。本技术规范的内容，是按本工程 2 台锅炉、 2 台汽轮发电机及相关必要的公用系统要求编制的。2.1.2 本规范书提出的是最低限度的要...
