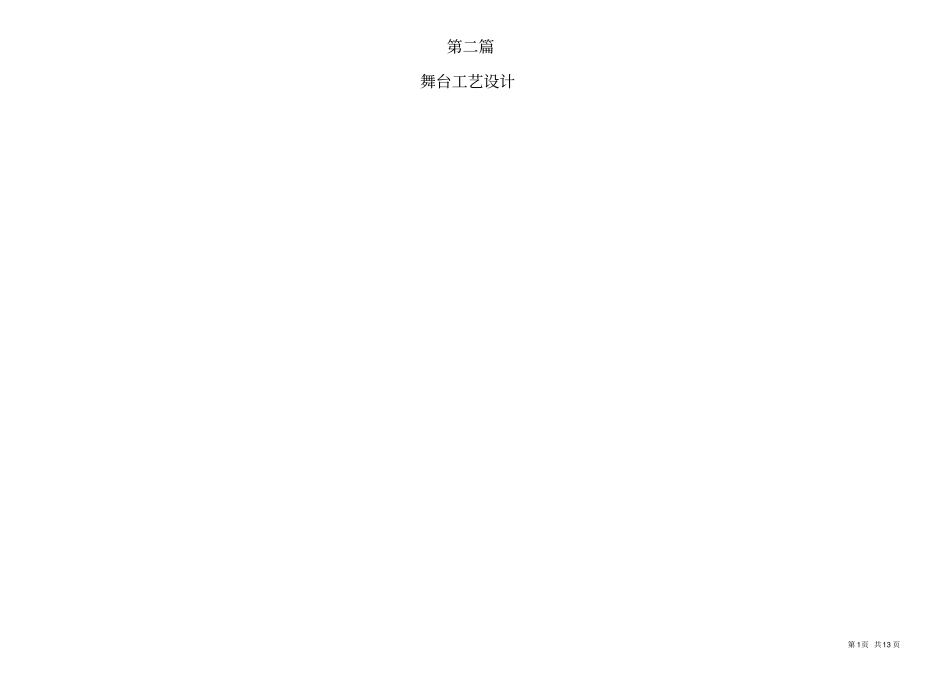

第 1页 共13 页第二篇舞台工艺设计一、工程概况文化艺术中心影剧院平面为L 形状：最小宽度为26.8 米，最大宽度 52.9 米，长度 53.8 米，观众厅最大高度为 13.9 米（观众席至天花）。剧场设固定座位， 共两层，池座 787 座，楼座 205 座，共 992座，剧场后部设音控、灯控室及放映室。文化艺术中心影剧院满足小型综艺演出的要求；兼顾戏剧（包括话剧）、戏曲及会议等扩声要求；满足电视转播、现场录音要求。满足剧场背景音乐及紧急广播要求满足剧场演出内部通讯要求满足剧场演出监视要求二、设计依据1)、《剧场、电影院和多用途厅堂建筑声学设计规范》(GB/T50356-2005) 2) 、《剧场建筑设计规范》中华人民共和国行业标准 (JGJ57-2000 J67-2001) 3) 、用户对剧场的功能分析和要求三、设计构思影剧院是公众聚集活动的重要场所。因而在整个工艺设计中，既要考虑演出、电影等各种专业要求，同时也要考虑演出场地及工作的安全性。在设备选型、剧场非标准设备工艺设计上充分考虑工程造价、价格比、功能齐全、力求设备操作简单、运转可靠，不需设专人维护保养。四、灯光设计说明在基础照明布光上，按照国家JGJ/T16-92 标准，分别设置了面光、顶光、耳光、侧光、逆光、天排光、地排光、会议灯光、追光灯及舞台照明灯光等。1、面光舞台设计了两道面光， 面光由 2KW高效远程冷光超级聚光灯组成，2KW冷光灯光线柔和， 温度低，避免产生光线刺眼的现象。 光束以 45° 自舞台正前方灯光吊杆上投向舞台，再配以 750KW高效变焦成像聚光灯，能突出舞台人物造型和演员的艺术形象。2、顶光顶光设置在舞台区台口向后延伸的方向，分别设三排顶光，选用2KW高效中程冷光超级聚光，另外每台顶光均配以数字式换色器，以配合不同场景的需求，提高演出效果。3、耳光耳光是位于台口外两侧，共两道，每道耳光又分为两层，选用2KW高效中程冷光超级聚光灯，主要辅助面光，加强面部照明，增加人物、景物的立体感。耳光配以数字式换色器，增加舞台颜色变化效果。4、侧光在舞台两侧各设一道侧光，采用2KW高效螺纹型电影柔光灯，并配以数字式换色器，光束从两侧高处投向舞台，达到辅助演员面部照明，增强布景层次效果。5、逆光用 2KW高效中程冷光超级聚光灯在舞台中后部设置了三道逆光，以加强照明对象的立体感与空间感，使人物轮廓鲜明。6、天排光在天幕前舞台上部的吊杆上布置2KW天排散光灯，俯射天幕，作天空布景照明用。7、地排光在舞台天幕前的舞...
