舞台机械工程单项设备技术规格与要求

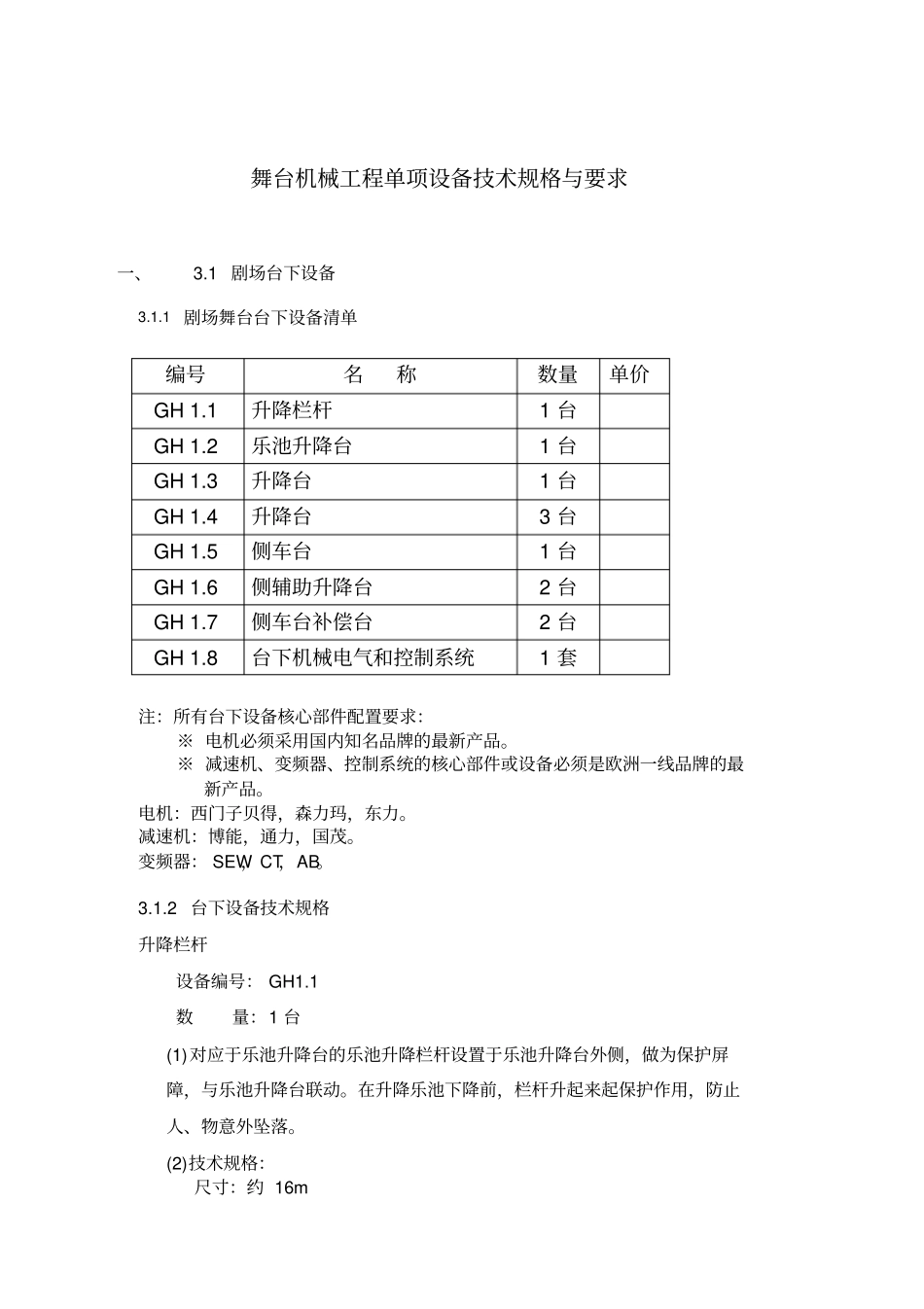

舞台机械工程单项设备技术规格与要求_第1页
1/19

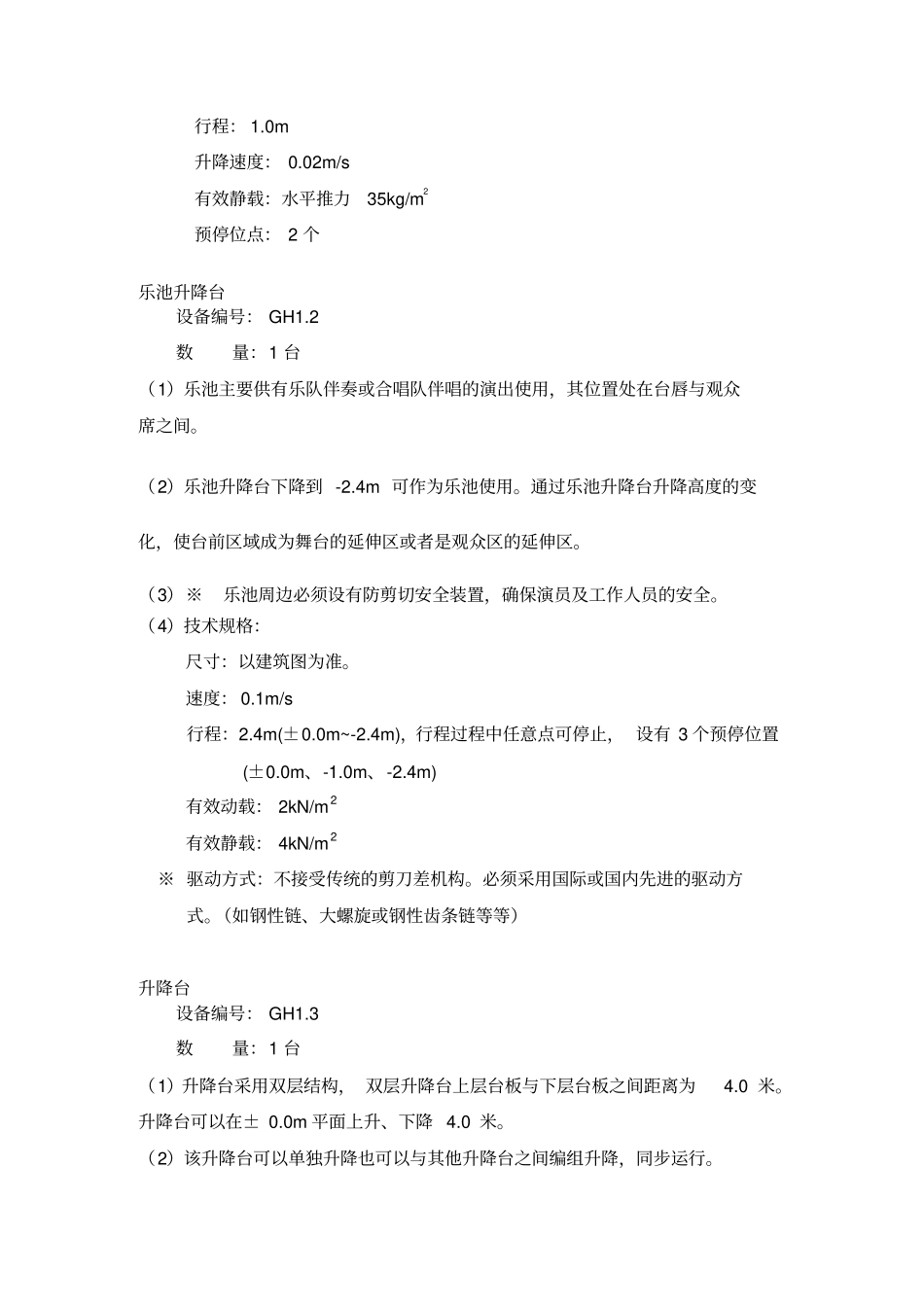

舞台机械工程单项设备技术规格与要求_第2页
2/19

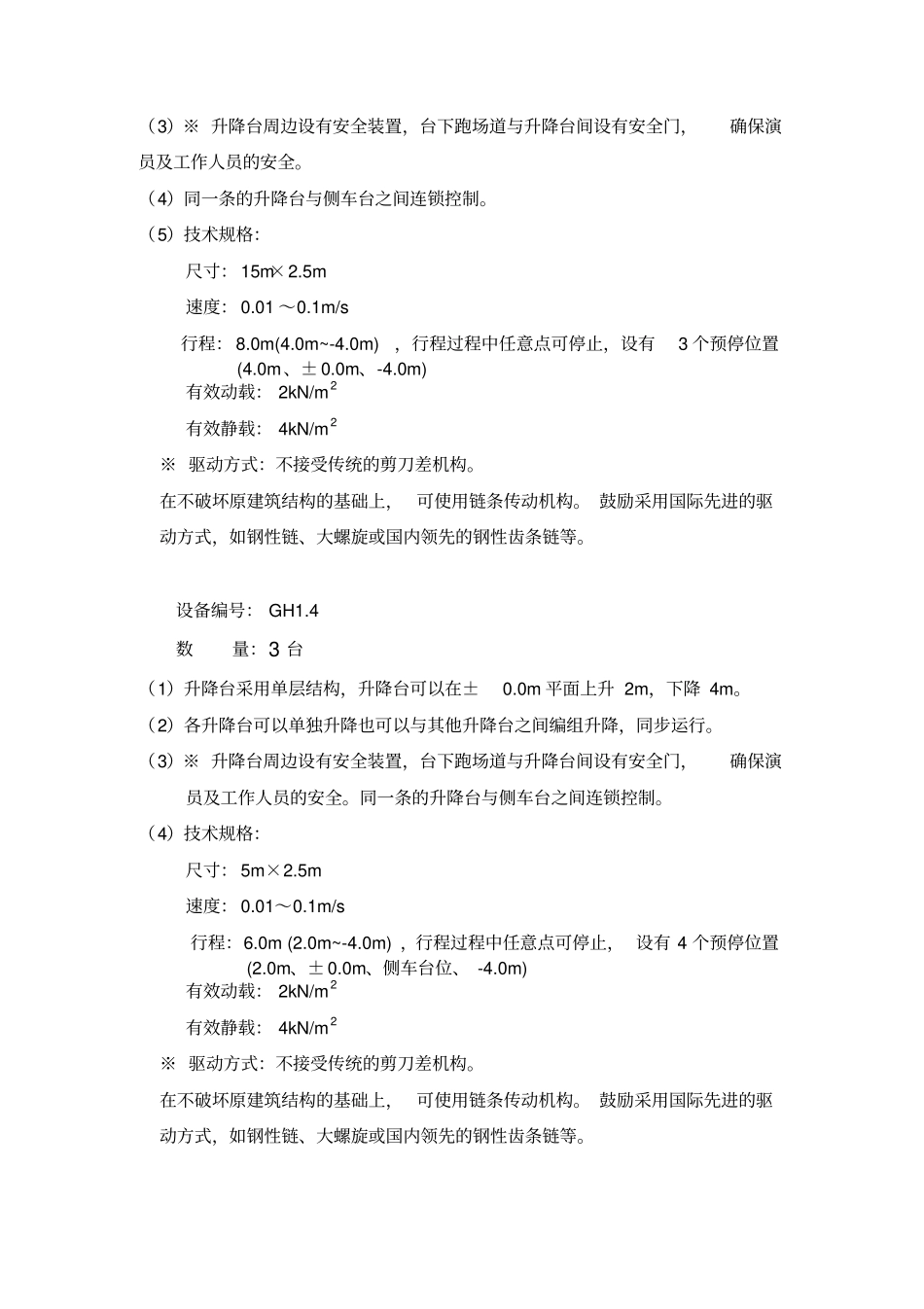

舞台机械工程单项设备技术规格与要求_第3页
3/19
舞台机械工程单项设备技术规格与要求一、3.1 剧场台下设备3.1.1 剧场舞台台下设备清单注:所有台下设备核心部件配置要求:※ 电机必须采用国内知名品牌的最新产品。※ 减速机、变频器、控制系统的核心部件或设备必须是欧洲一线品牌的最新产品。电机:西门子贝得,森力玛,东力。减速机:博能,通力,国茂。变频器: SEW,CT,AB。3.1.2 台下设备技术规格升降栏杆设备编号: GH1.1 数量:1 台(1)对应于乐池升降台的乐池升降栏杆设置于乐池升降台外侧,做为保护屏障,与乐池升降台联动。在升降乐池下降前,栏杆升起来起保护作用,防止人、物意外坠落。(2)技术规格:尺寸:约 16m 编号名称数量单价GH 1.1 升降栏杆1 台GH 1.2 乐池升降台1 台GH 1.3 升降台1 台GH 1.4 升降台3 台GH 1.5 侧车台1 台GH 1.6 侧辅助升降台2 台GH 1.7 侧车台补偿台2 台GH 1.8 台下机械电气和控制系统1 套行程: 1.0m 升降速度: 0.02m/s 有效静载:水平推力35kg/m2 预停位点: 2 个乐池升降台设备编号: GH1.2 数量:1 台(1)乐池主要供有乐队伴奏或合唱队伴唱的演出使用,其位置处在台唇与观众席之间。(2)乐池升降台下降到 -2.4m 可作为乐池使用。通过乐池升降台升降高度的变化,使台前区域成为舞台的延伸区或者是观众区的延伸区。(3)※乐池周边必须设有防剪切安全装置,确保演员及工作人员的安全。(4)技术规格:尺寸:以建筑图为准。速度: 0.1m/s行程:2.4m(±0.0m~-2.4m),行程过程中任意点可停止, 设有 3 个预停位置(±0.0m、-1.0m、-2.4m) 有效动载: 2kN/m 2有效静载: 4kN/m 2 ※ 驱动方式:不接受传统的剪刀差机构。必须采用国际或国内先进的驱动方式。(如钢性链、大螺旋或钢性齿条链等等)升降台设备编号: GH1.3 数量:1 台(1)升降台采用双层结构, 双层升降台上层台板与下层台板之间距离为4.0 米。升降台可以在± 0.0m 平面上升、下降 4.0 米。(2)该升降台可以单独升降也可以与其他升降台之间编组升降,同步运行。(3)※ 升降台周边设有安全装置,台下跑场道与升降台间设有安全门,确保演员及工作人员的安全。(4)同一条的升降台与侧车台之间连锁控制。(5)技术规格:尺寸: 15m×2.5m 速度: 0.01 ~0.1m/s 行程: 8.0m(4.0m~-4.0m) ,行程过程中任意点可停止,设有3 个预停位置(4.0m、± 0.0m、-4.0m) 有效动载: 2kN/m 2有效静载: 4kN/m 2※ 驱动方式...
