航测技术设计书范本

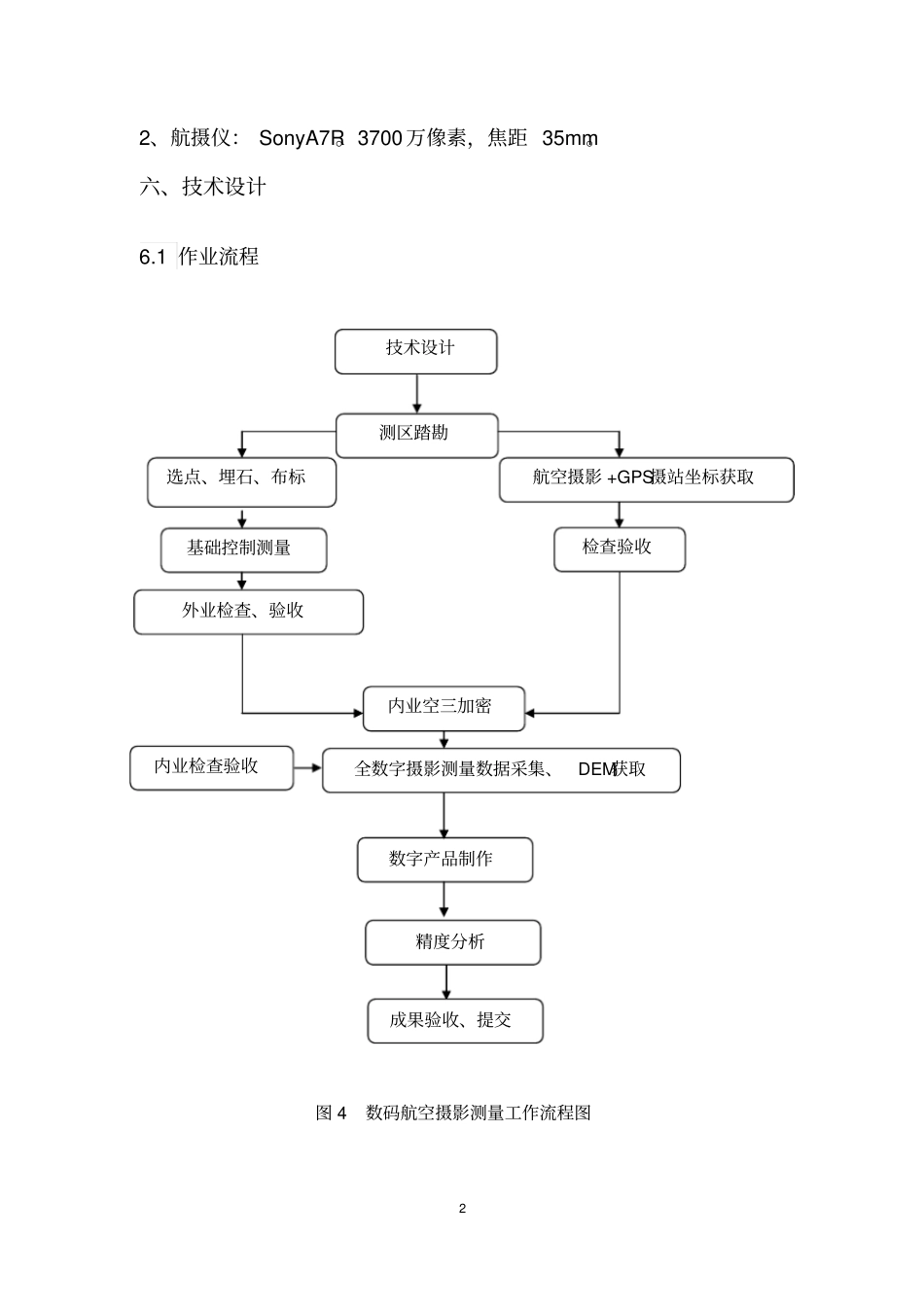

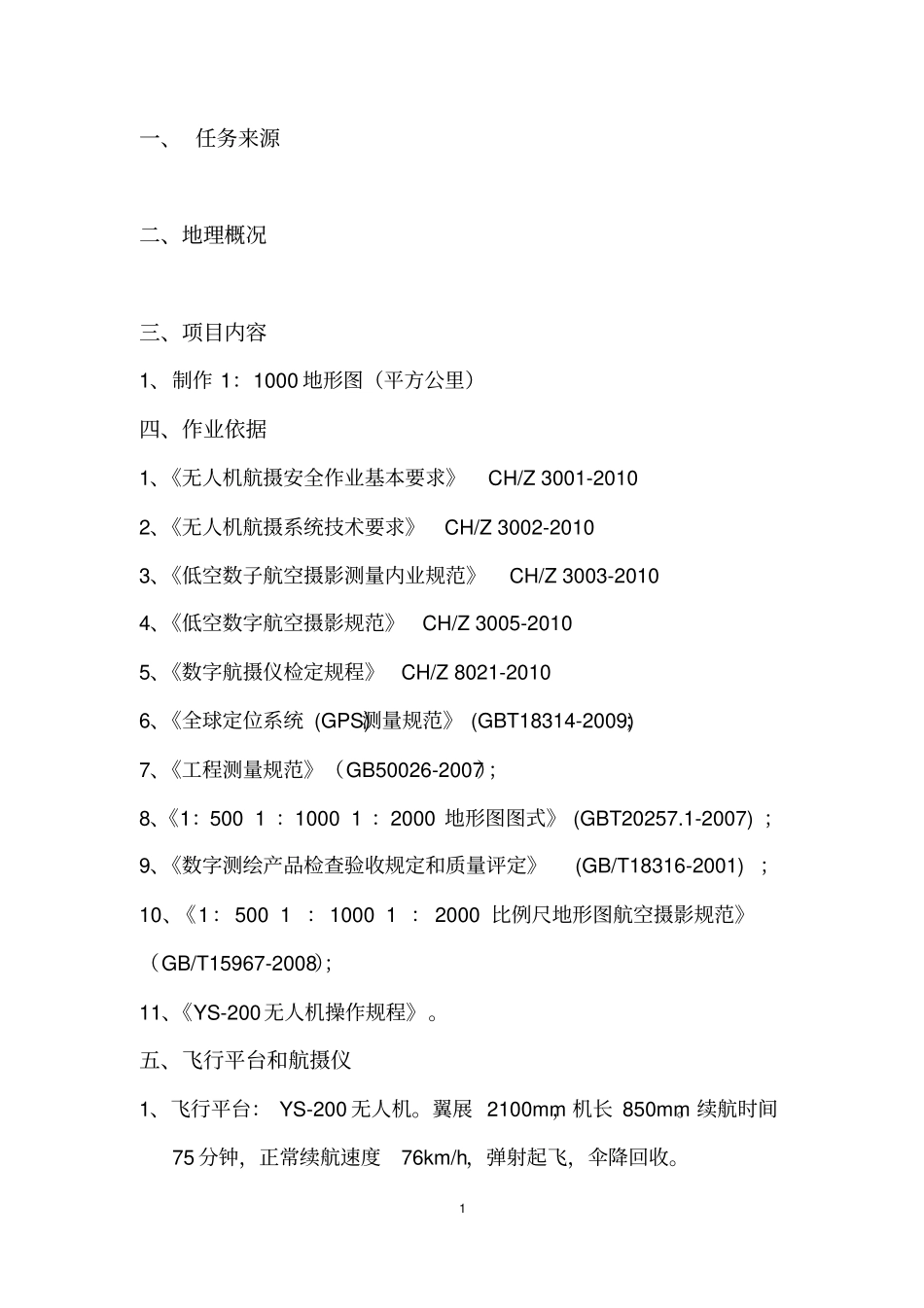

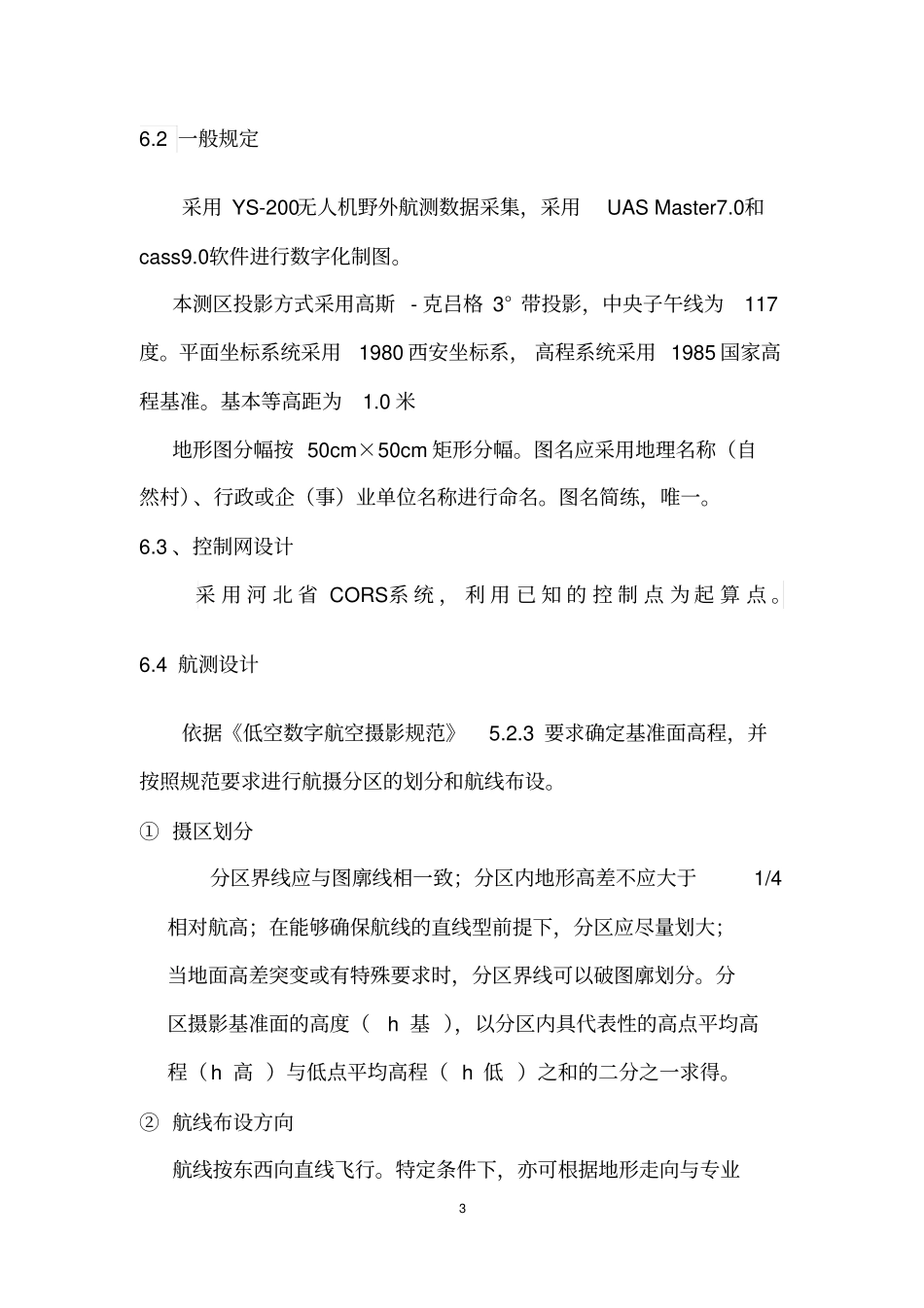

1 一、 任务来源二、地理概况三、项目内容1、制作 1：1000 地形图（平方公里）四、作业依据1、《无人机航摄安全作业基本要求》CH/Z 3001-2010 2、《无人机航摄系统技术要求》CH/Z 3002-2010 3、《低空数子航空摄影测量内业规范》CH/Z 3003-2010 4、《低空数字航空摄影规范》CH/Z 3005-2010 5、《数字航摄仪检定规程》CH/Z 8021-2010 6、《全球定位系统 (GPS)测量规范》 (GBT18314-2009)；7、《工程测量规范》（GB50026-2007）；8、《1：500 1 ：1000 1 ：2000 地形图图式》 (GBT 20257.1-2007) ；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1 ：1000 1 ： 2000 比例尺地形图航空摄影规范》（GB/T15967-2008）；11、《YS-200无人机操作规程》。五、飞行平台和航摄仪1、飞行平台： YS-200 无人机。翼展 2100mm，机长 850mm。续航时间75 分钟，正常续航速度76km/h，弹射起飞，伞降回收。2 2、航摄仪： SonyA7R。3700 万像素，焦距 35mm。六、技术设计6.1 作业流程技术设计测区踏勘基础控制测量航空摄影 +GPS摄站坐标获取检查验收外业检查、验收内业空三加密全数字摄影测量数据采集、DEM获取选点、埋石、布标内业检查验收数字产品制作图 4 数码航空摄影测量工作流程图精度分析成果验收、提交3 6.2 一般规定采用 YS-200无人机野外航测数据采集，采用UAS Master7.0和cass9.0软件进行数字化制图。本测区投影方式采用高斯 - 克吕格 3° 带投影，中央子午线为117度。平面坐标系统采用1980 西安坐标系， 高程系统采用 1985 国家高程基准。基本等高距为1.0 米地形图分幅按 50cm×50cm 矩形分幅。图名应采用地理名称（自然村）、行政或企（事）业单位名称进行命名。图名简练，唯一。6.3 、控制网设计采 用 河 北 省 CORS系 统 ， 利 用 已 知 的 控 制 点 为 起 算 点 。6.4 航测设计依据《低空数字航空摄影规范》5.2.3 要求确定基准面高程，并按照规范要求进行航摄分区的划分和航线布设。① 摄区划分分区界线应与图廓线相一致；分区内地形高差不应大于1/4相对航高；在能够确保航线的直线型前提下，分区应尽量划大；当地面高差突变或有特殊要求时，分区界线可以破图廓划分。分区摄影基准面的高度（h 基 ），以分区内具代表性的高点平均高程（h 高 ）与低点平均高程（ h 低 ）之和的二分之一求得。② 航线布设方向航线按东西向直...
