航空开伞器课程设计说明书

航空开伞器课程设计说明书_第1页
1/16
航空开伞器课程设计说明书_第2页
2/16
航空开伞器课程设计说明书_第3页
3/16

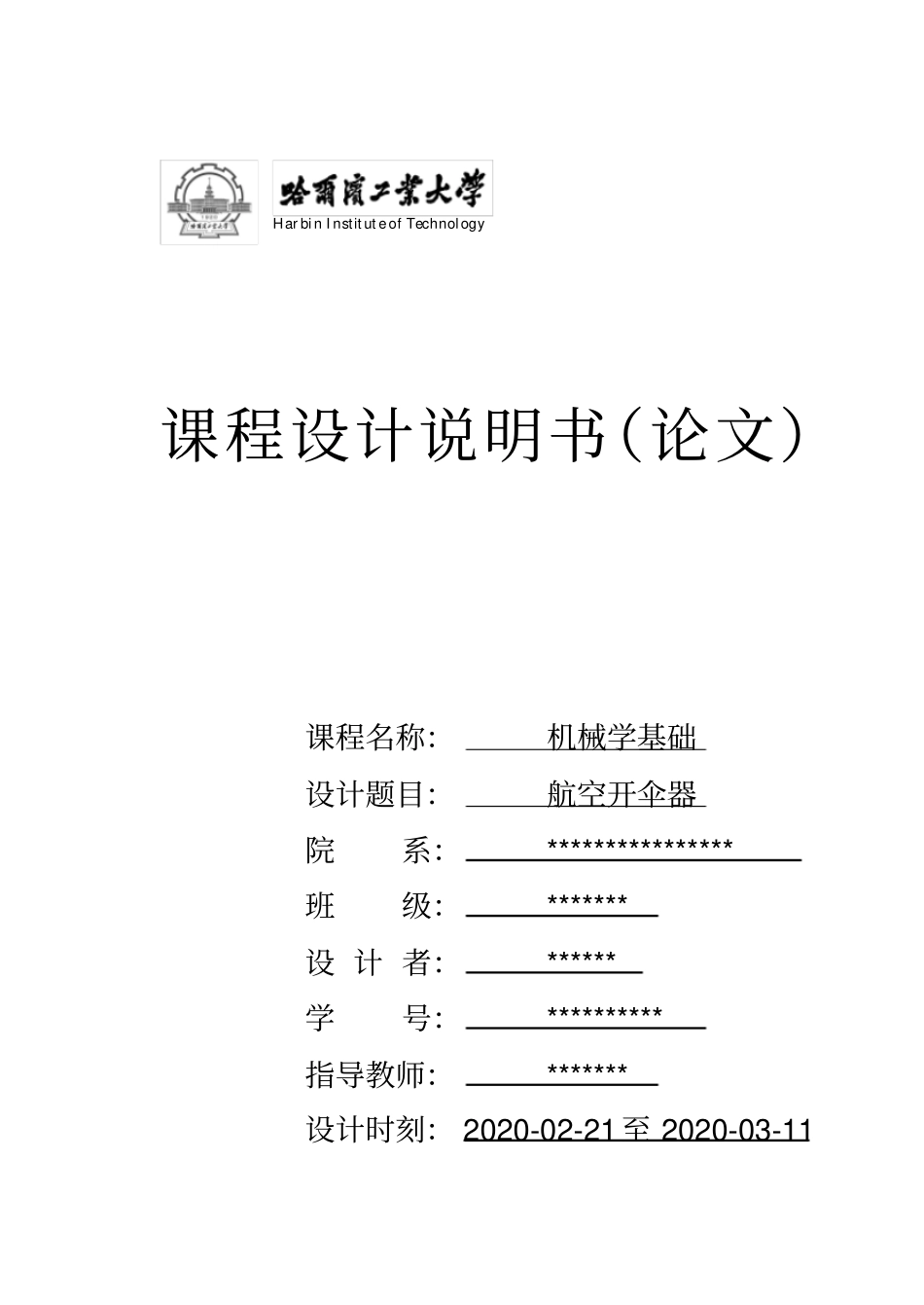

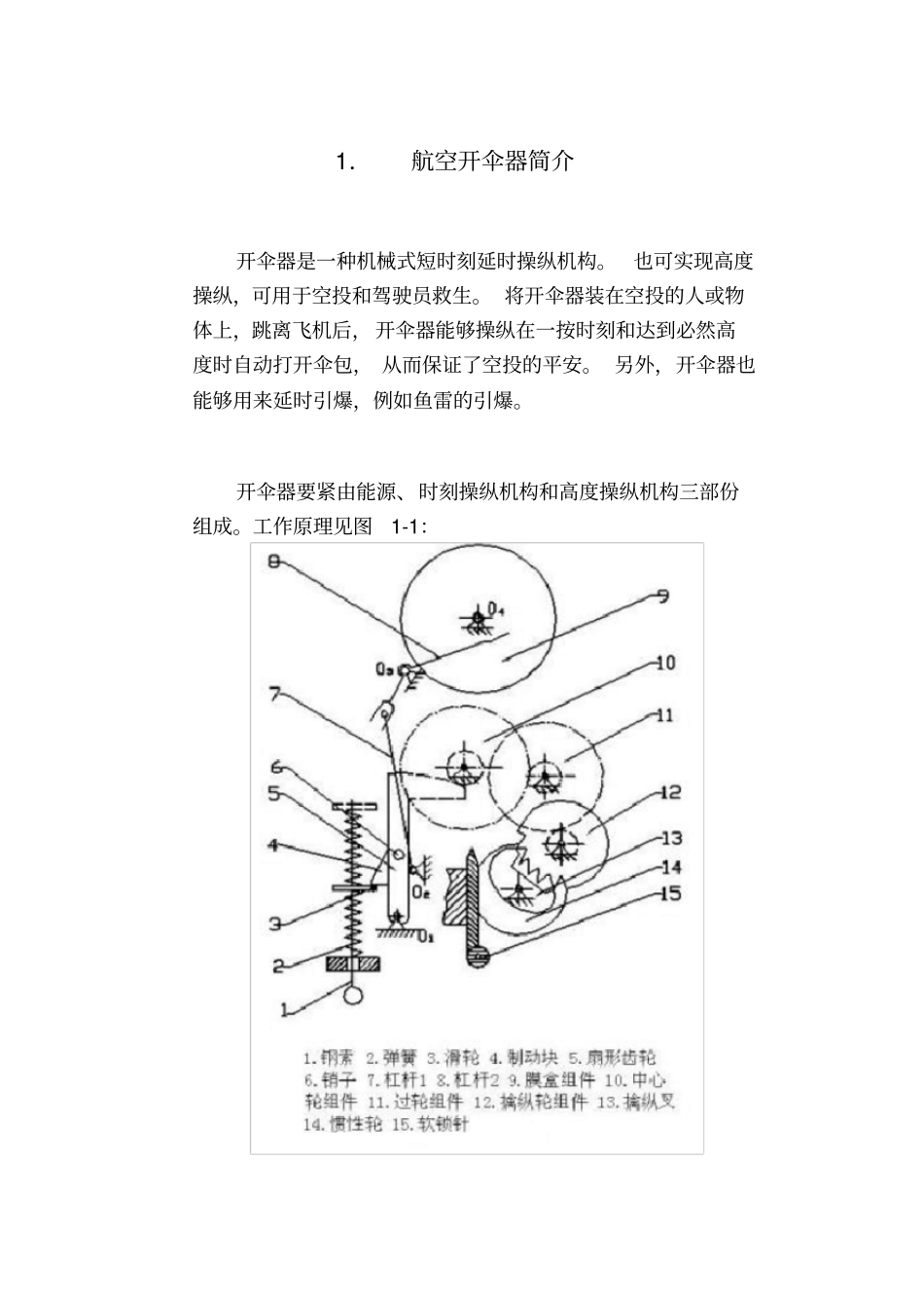

Har bi n I nstit ut eof Technol ogy课程设计说明书(论文)课程名称:机械学基础设计题目:航空开伞器院系:**************** 班级:******* 设 计 者:****** 学号:********** 指导教师:******* 设计时刻: 2020-02-21至 2020-03-11 目录1 航空开伞器简介1 11 2 航空开伞器设计3 2.1 开伞器能源(双层力弹簧)分析设计3 3 44 56669111212133 设计体会154 参考资料165 鸣谢 161.航空开伞器简介开伞器是一种机械式短时刻延时操纵机构。也可实现高度操纵,可用于空投和驾驶员救生。 将开伞器装在空投的人或物体上,跳离飞机后, 开伞器能够操纵在一按时刻和达到必然高度时自动打开伞包, 从而保证了空投的平安。 另外,开伞器也能够用来延时引爆,例如鱼雷的引爆。开伞器要紧由能源、时刻操纵机构和高度操纵机构三部份组成。工作原理见图1-1:图 1-1 开伞器工作原理图开伞器工作时所需要的能量由紧缩弹簧2 供给的。开伞器工作前拉钢索1,将弹簧紧缩,贮存能量。开伞器工作时,弹簧恢复力做功,释放能量。时刻操纵部份要紧由一个轮系和一个无固有周期的擒纵调速器组成。开伞器工作前软锁针15 插入惯性轮14 缺口中,将整个机械锁住。拉钢索1,将弹簧 2 紧缩(实线位置)。当空投者或物离开飞机,软锁针被拔出。现在在弹簧恢复力 P 作用下,滑轮 3 推动制动块 4,使扇形齿轮转动。通过三级升速齿轮传动,运动和力矩传到擒纵调速器(由擒纵轮和擒纵叉组成)它可使弹簧的力均匀释放,轮系近似匀速转动。由于扇形齿轮 5 于其上的制动块 4 顺势一路转动,通过一按时刻后,当制动块最外端与滑轮3 圆周右边边界点脱开时,弹簧释放,带动钢索 1 将伞包上的锁扣开启。高度操纵部份要紧由真空膜盒组件和杆机构组成。随着高度的下降、气压慢慢增大,膜盒变形增大,因此能够利用膜盒变形操纵高度。当扇形齿轮5 转过必然角度后,其上的销6 与主动杆7 接触,扇形齿轮继续转动时,销6 推动杠杆 7 带动杆 8 转动,当杆 8 与膜盒中心杆下降到上平板一下。杆8 能够继续转动,时控机构继续工作,直至弹簧被释放把伞包打开。工作终止后,扇形齿轮轴上扭簧的恢复力矩将使它恢复到工作前的位置(图示的位置) 。由于擒纵轮不能反转,因此在过轮组件 11 上装有棘轮式单向聚散器,以保证扇形齿轮在工作终止后反转时,不损伤擒纵调速器。在预备工作时期,制动块能够绕点逆时针转动以让开下移的滑轮,...
