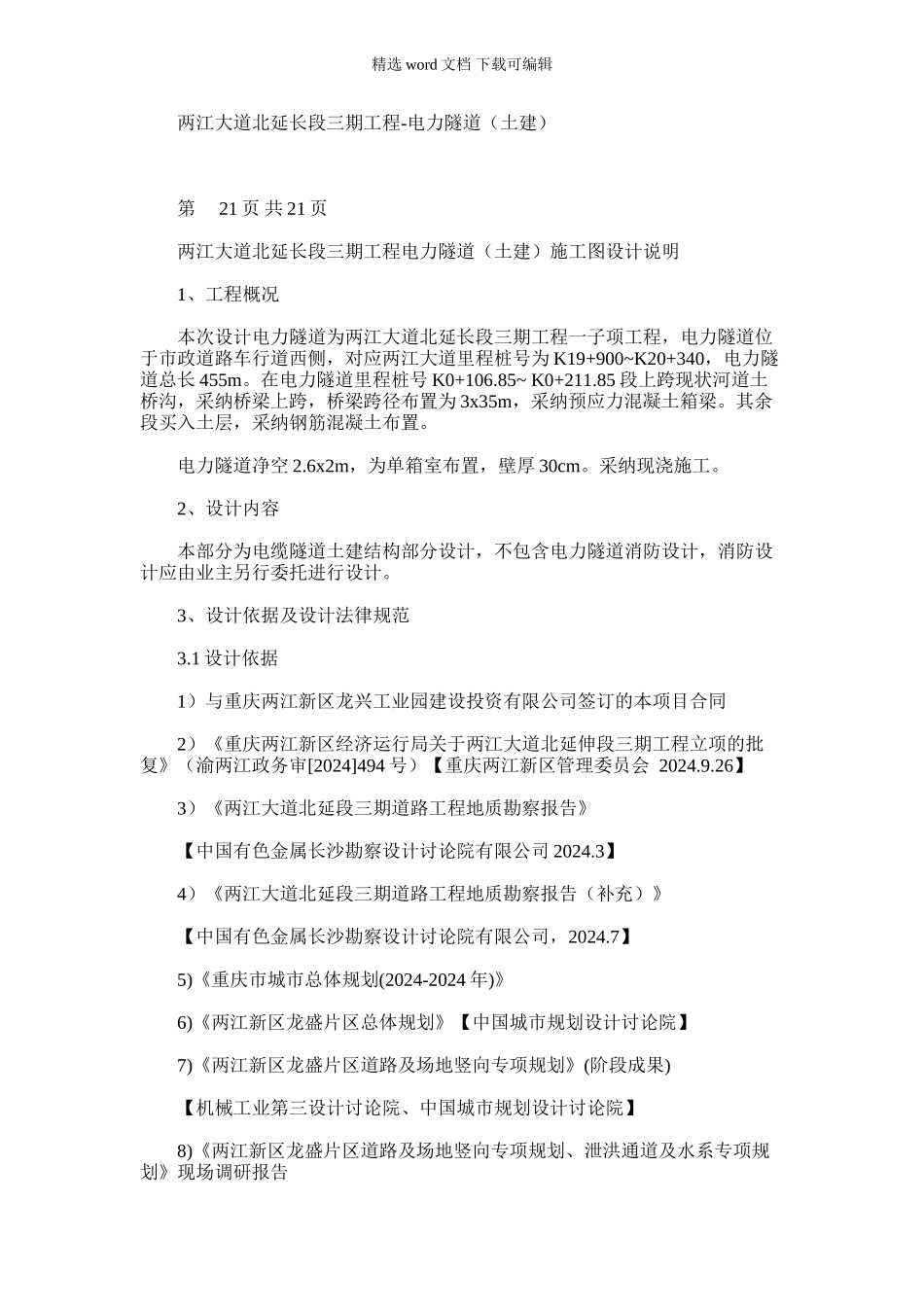

精选 word 文档 下载可编辑 两江大道北延长段三期工程-电力隧道（土建） 第21 页 共 21 页 两江大道北延长段三期工程电力隧道（土建）施工图设计说明 1、工程概况 本次设计电力隧道为两江大道北延长段三期工程一子项工程，电力隧道位于市政道路车行道西侧，对应两江大道里程桩号为 K19+900~K20+340，电力隧道总长 455m。在电力隧道里程桩号 K0+106.85~ K0+211.85 段上跨现状河道土桥沟，采纳桥梁上跨，桥梁跨径布置为 3x35m，采纳预应力混凝土箱梁。其余段买入土层，采纳钢筋混凝土布置。 电力隧道净空 2.6x2m，为单箱室布置，壁厚 30cm。采纳现浇施工。 2、设计内容 本部分为电缆隧道土建结构部分设计，不包含电力隧道消防设计，消防设计应由业主另行委托进行设计。 3、设计依据及设计法律规范 3.1 设计依据 1）与重庆两江新区龙兴工业园建设投资有限公司签订的本项目合同 2）《重庆两江新区经济运行局关于两江大道北延伸段三期工程立项的批复》（渝两江政务审[2024]494 号）【重庆两江新区管理委员会 2024.9.26】 3）《两江大道北延段三期道路工程地质勘察报告》 【中国有色金属长沙勘察设计讨论院有限公司 2024.3】 4）《两江大道北延段三期道路工程地质勘察报告（补充）》 【中国有色金属长沙勘察设计讨论院有限公司，2024.7】 5)《重庆市城市总体规划(2024-2024 年)》 6)《两江新区龙盛片区总体规划》【中国城市规划设计讨论院】 7)《两江新区龙盛片区道路及场地竖向专项规划》(阶段成果) 【机械工业第三设计讨论院、中国城市规划设计讨论院】 8)《两江新区龙盛片区道路及场地竖向专项规划、泄洪通道及水系专项规划》现场调研报告下载后可任意编辑 【机械工业第三设计讨论院、中国城市规划设计讨论院 2024.9】 9)国家和地方相关的法律、法规、法律规范、标准和指令性规划文本等 10)甲方提供片区内 1：500 地形图 11）《重庆轨道交通四号线工程预可行性讨论》【北京城建设计进展集团有限公司】 12）《重庆轨道交通四号线工程预可行性讨论》(北京城建设计进展集团有限公司) 13）《重庆市市政公用工程施工图设计文件编制深度规定》(重庆市城乡建设委员会 2024.7) 14）《重庆两江新区建设管理局关于两江大道北延长段三期工程初步设计的批复》【渝两江建审[2024]149 号】 15）《重庆两江新区城市管理局关于两江大道北延长段三期工程土桥沟大桥及电力管桥涉河建设方案及防洪评价报告的批复》...
