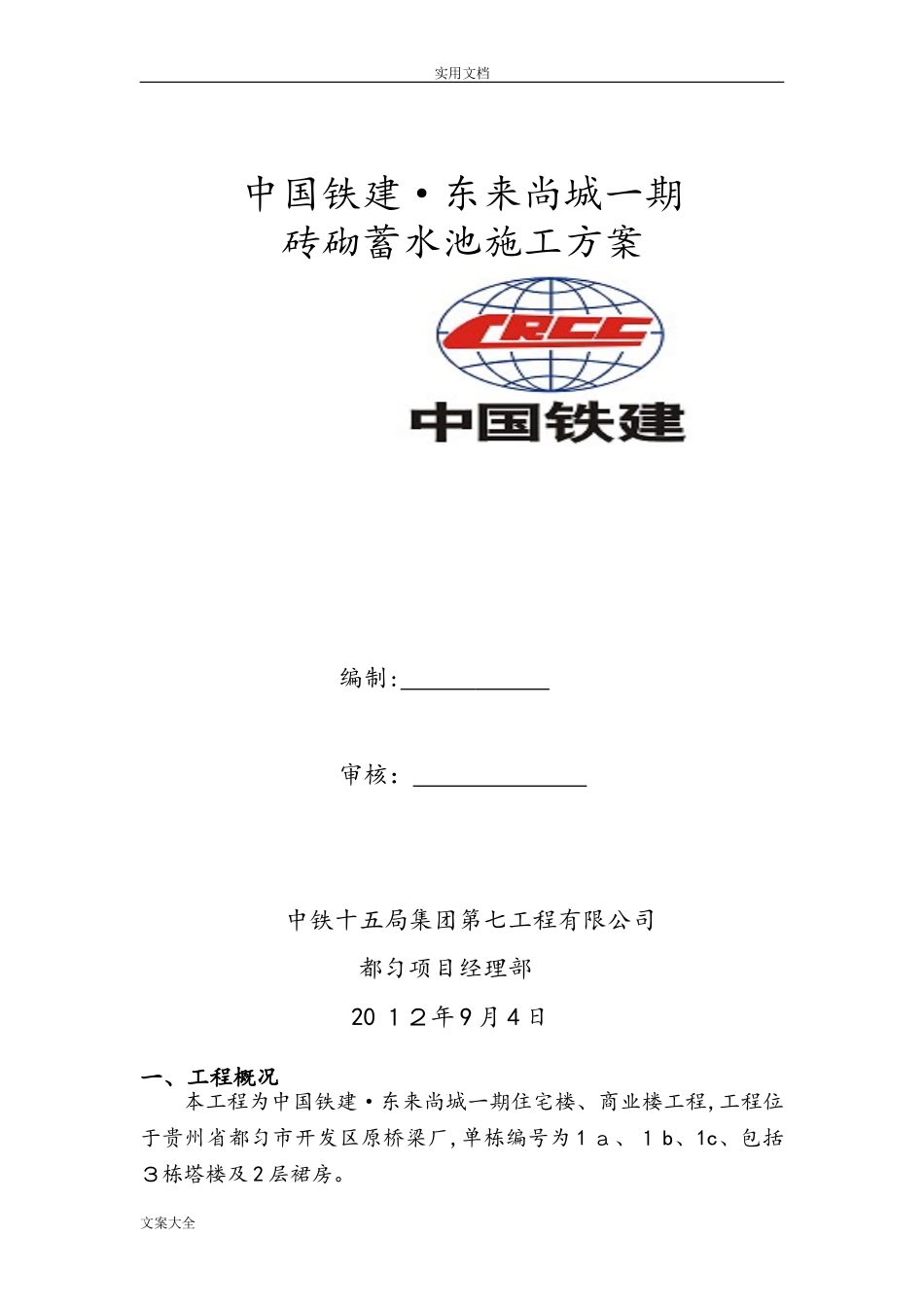

实用文档中国铁建·东来尚城一期砖砌蓄水池施工方案编制:审核：中铁十五局集团第七工程有限公司都匀项目经理部20１２年9月4日一、工程概况本工程为中国铁建·东来尚城一期住宅楼、商业楼工程,工程位于贵州省都匀市开发区原桥梁厂,单栋编号为1ａ、１b、1c、包括３栋塔楼及2层裙房。文案大全中国铁建·东来尚城一期工程砖砌蓄水池施工方案本工程第一合同段总建筑面积约53834．5８ｍ２。其中住宅建筑面积33７90.98m2,商业建筑面积64１9.92m2，地下室总建筑面积２0043．6m2，地下一层，地上二十三层，包括两层商铺，建筑总高度77.8米。为了保证施工安全,需拟建蓄水池(6*６*２）一个,供现场施工和消防用水。二、施工工序1.放线尺寸的确定ﻫ此蓄水池位于地面以上,不用开挖,只需平整地面，按照施工要求正确放线。２．砌筑材料要求ﻫ砖选用机制混凝土砖，水泥沙浆标号选用M75,水泥选用P032.5，沙为机制沙。3.砌筑砌底板：把砖用水浇透，池底铺浆砌砖,砖与砖留足灰缝,砖茬错开,前后、左右、上下不留通缝。ﻫ砌池壁:把砖用水浇透，砌砖沙浆饱满,不留通缝。4．防水抹面的施工操作ﻫ按五层防水做法，其步骤是:在基层面浇水湿透后，素灰(水灰比0.5)分两次抹成。先抹1毫米厚,用铁抹子用力刮抹4遍，刮抹均匀，使素灰填实基层的孔隙，与基层牢固结合，随即再抹1毫米厚找平，找平要保证素灰厚度均匀，不能听到抹子碰基层的声音。在素灰初凝前用板刷蘸水按顺序均匀水平涂刷抹成毛纹，以堵塞和填平毛细孔道,增加不透水性。第二层抹水泥沙浆（用1：2．5水泥沙浆，水灰比0．４）5毫米厚,在素灰层初凝期间即抹水泥沙浆层,要轻轻抹压,以免破坏素灰层，但也要使水泥沙浆层中的沙粒压入素灰层，压入深度约为素灰层厚度的１/4,使两层能牢固地粘结在一起。在水泥沙浆初凝前，用扫帚将沙浆表面顺序向一个方向轻轻扫出横向条纹,不准另行加水,也不能往返扫。在实际施工中，横向条纹比纵向和斜向条纹粘结牢固、施工方便。第三层抹素灰层（水灰比0.37）厚2毫米。待第二层水泥沙浆凝固并具有一定强度后，适当浇水湿润沙浆面,即可进行抹素灰层，操作方法同第一层。如果水泥沙浆在硬化过程中析出游离氢氧化钙形成白色薄膜时,需用马莲根刷洗干净,再进行第三层操作。第四层抹水泥沙浆层厚5毫米,按照第二层做法，抹后不扫条纹，沙浆上好抹压２遍。ﻫ第五层（与水直接接触的防水层)，在第四层沙浆抹压2遍后用板刷均匀刷素水泥浆1遍即为第五层,随第四层压光交活。池底板防水处理做法与墙面同。５.进水管、溢流管、出水管进水管:进水管上边缘安装高度与池墙顶面平，管出口端做一倾斜向下的弯头，水落池底处放一块50厘米×50厘米的防冲池底水泥板。ﻫ溢流管:管径为100mｍ，溢流管水平段长度不小于2中国铁建·东来尚城一期工程砖砌蓄水池施工方案３米，且在出口端要设一不小于0．３米长的垂直管段,以防鼠蛙类动物进入池内。溢流管下边缘安装高度与池内正常水位平，一般水池内正常水位比池顶低0．3米。出水管:出水管径一般为1００毫米左右。出水管下边缘安装高度距池底50毫米,管伸入池仙壁净长100毫米,且在管口端用Ф10钢筋焊接一周,以便绑扎滤水网不致脱掉。出水管上焊接的止水法兰直径(或钢板）一般为出水管径的2倍,厚为6毫米，安装位置在墙中或墙中偏内一点(墙厚的2/5处),周围用细石混凝土捣实，池墙外壁再用砖砌墩加固。三、计算1．给水管的管径及水泵选用蓄水池大小为6＊6*２，容积按65立方米计算。消防及生产用水按１5Ｌ/s计算，当消防使用时保证用水量在2个小时,所需水量计算如下:Ｖ需=式中:V需——消防水箱容积，m3；ｑx——室内销防总用水量，L／s；Tｘ——火灾初期时间，按1０ｍｉｎ计。即Ｖ需==108ｍ3因此需补给水量４３m3,即供水流量为6Ｌ/ｓ．结合管径大小和流速的关系，定流速V=1.8m／s，经计算得管径需66mm,因此选用DN8０的PＰR给水管。供水流量为６Ｌ/s，即２2m3，选用低扬程流量为25ｍ３／h的适用水泵(水泵启动水位ｈ<20cm.)。2．消防所需供水压力及水泵选用给水系统所需水压可由下式确定:式中——给水系统所需的供水压力,Ｋｐa；——引入管起点至管网最不利点位置高度所需静水压力,Kpa;——计算管路的沿程与局...
