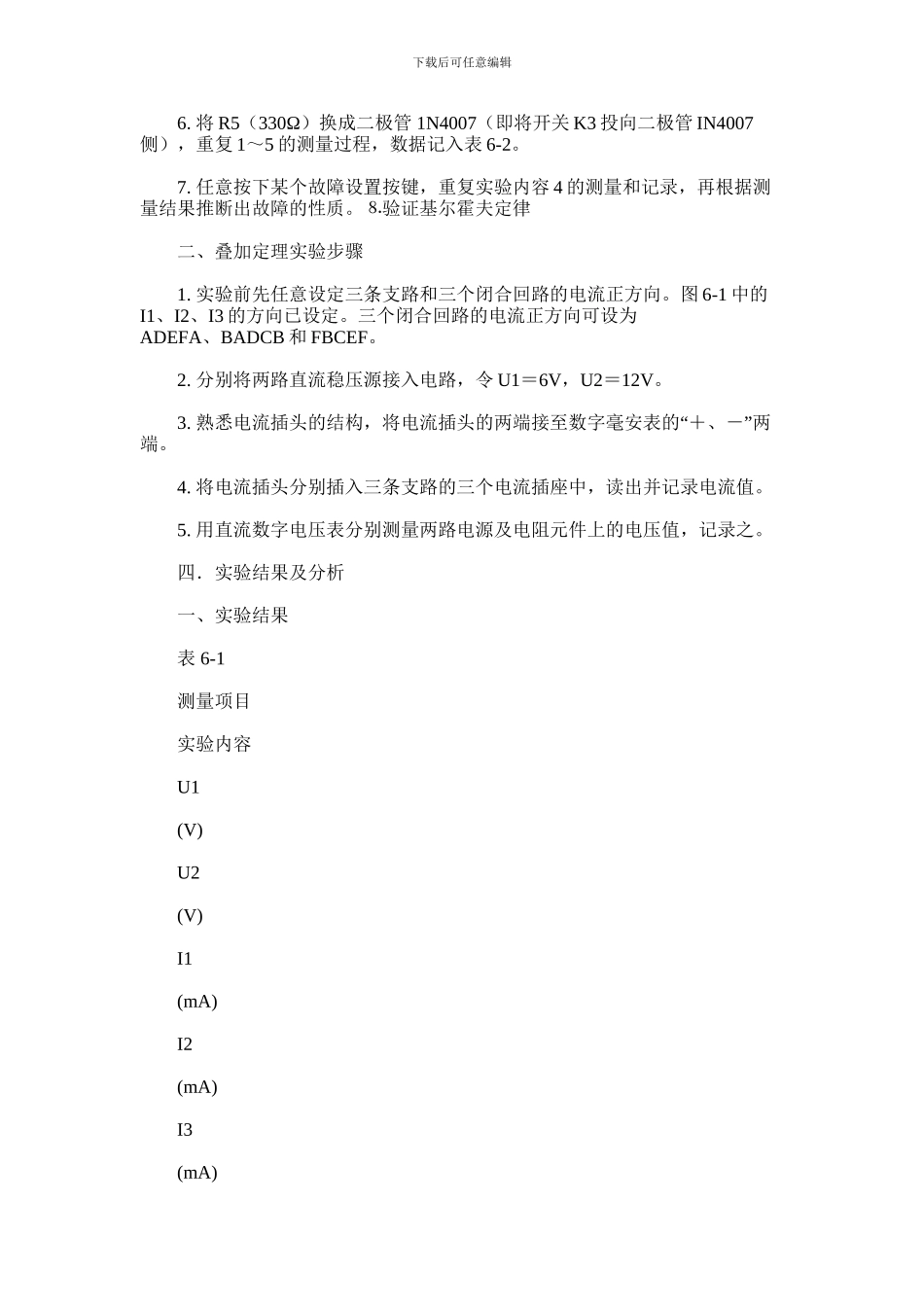

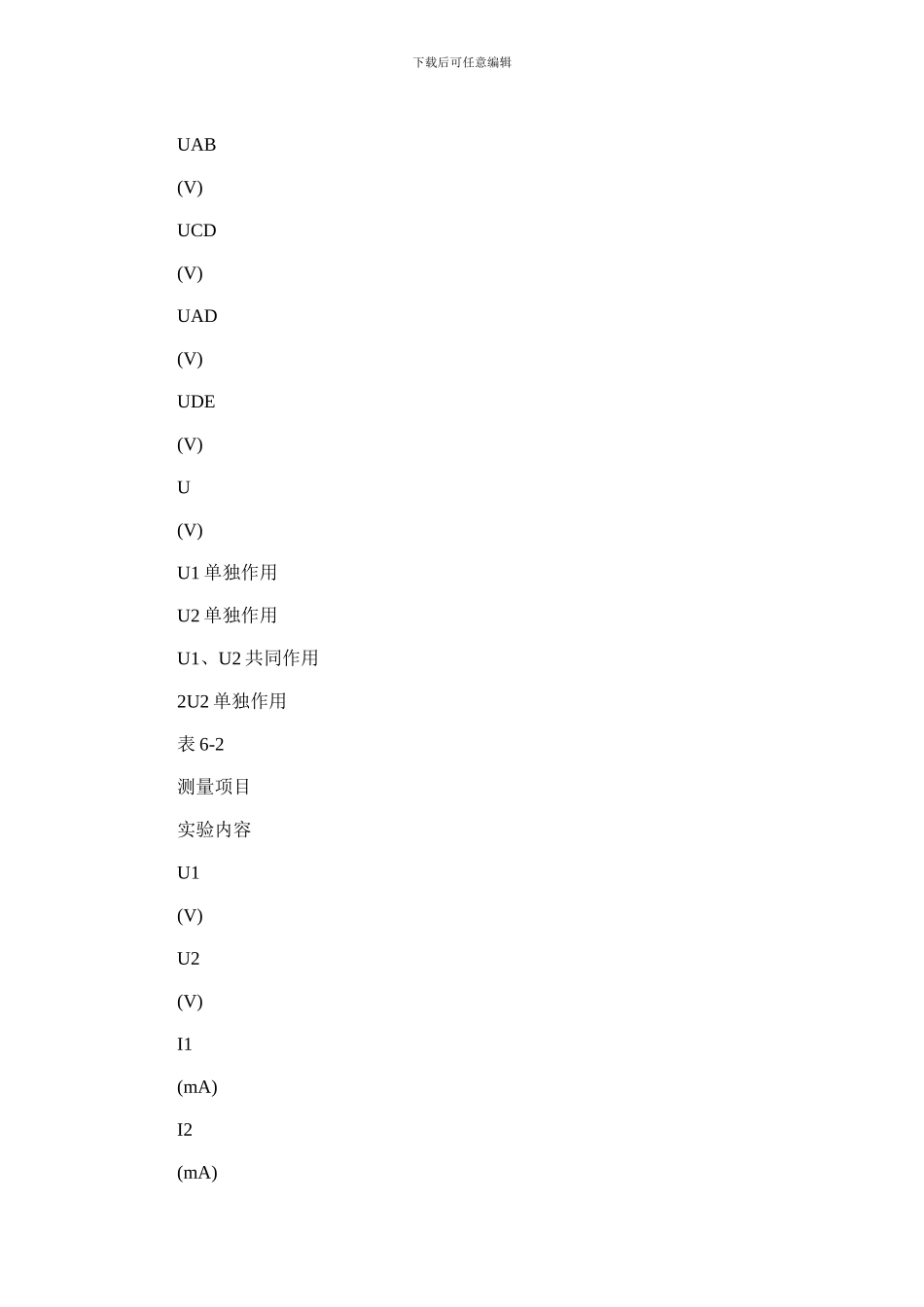

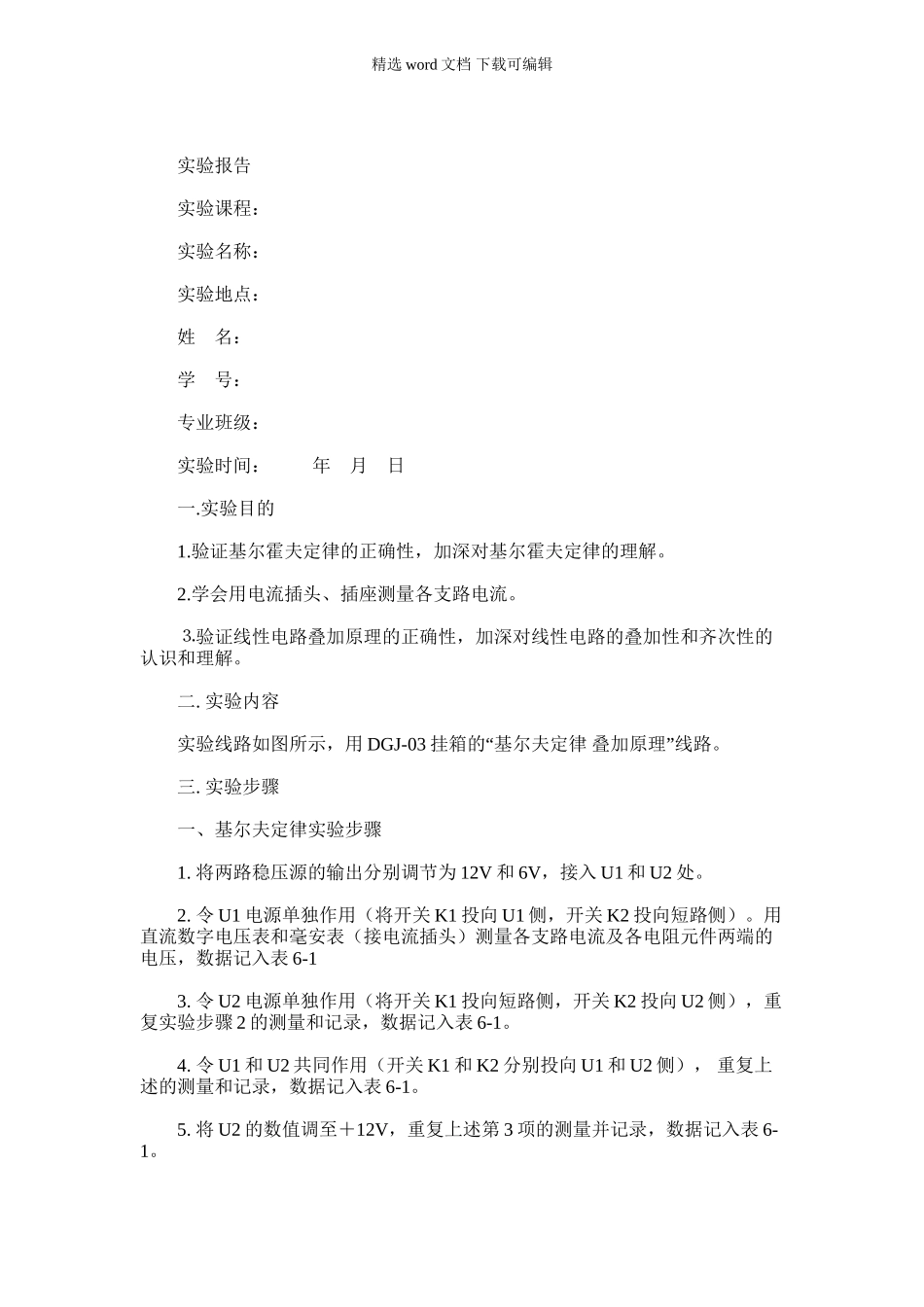

精选 word 文档 下载可编辑 实验报告 实验课程： 实验名称： 实验地点： 姓名： 学号： 专业班级： 实验时间：年月日 一.实验目的 1.验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2.学会用电流插头、插座测量各支路电流。 ⒊验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二. 实验内容 实验线路如图所示，用 DGJ-03“ ”挂箱的 基尔夫定律 叠加原理 线路。 三. 实验步骤 一、基尔夫定律实验步骤 1. 将两路稳压源的输出分别调节为 12V 和 6V，接入 U1 和 U2 处。 2. 令 U1 电源单独作用（将开关 K1 投向 U1 侧，开关 K2 投向短路侧）。用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表 6-1 3. 令 U2 电源单独作用（将开关 K1 投向短路侧，开关 K2 投向 U2 侧），重复实验步骤 2 的测量和记录，数据记入表 6-1。 4. 令 U1 和 U2 共同作用（开关 K1 和 K2 分别投向 U1 和 U2 侧）， 重复上述的测量和记录，数据记入表 6-1。 5. 将 U2 的数值调至＋12V，重复上述第 3 项的测量并记录，数据记入表 6-1。下载后可任意编辑 6. 将 R5（330Ω ）换成二极管 1N4007（即将开关 K3 投向二极管 IN4007侧），重复 1～5 的测量过程，数据记入表 6-2。 7. 任意按下某个故障设置按键，重复实验内容 4 的测量和记录，再根据测量结果推断出故障的性质。⒏验证基尔霍夫定律 二、叠加定理实验步骤 1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图 6-1 中的I1、I2、I3 的方向已设定。三个闭合回路的电流正方向可设为ADEFA、BADCB 和 FBCEF。 2. 分别将两路直流稳压源接入电路，令 U1＝6V，U2＝12V。 3. “”熟悉电流插头的结构，将电流插头的两端接至数字毫安表的 ＋、－ 两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。 四．实验结果及分析 一、实验结果 表 6-1 测量项目 实验内容 U1 (V) U2 (V) I1 (mA) I2 (mA) I3 (mA)下载后可任意编辑 UAB (V) UCD (V) UAD (V) UDE (V) U (V) U1 单独作用 U2 单独作用 U1、U2 共同作用 2U2 单独作用 表 6-2 测量项目 实验内容 U1 (V) U2 (V) I1 (mA) I2 (mA)...
