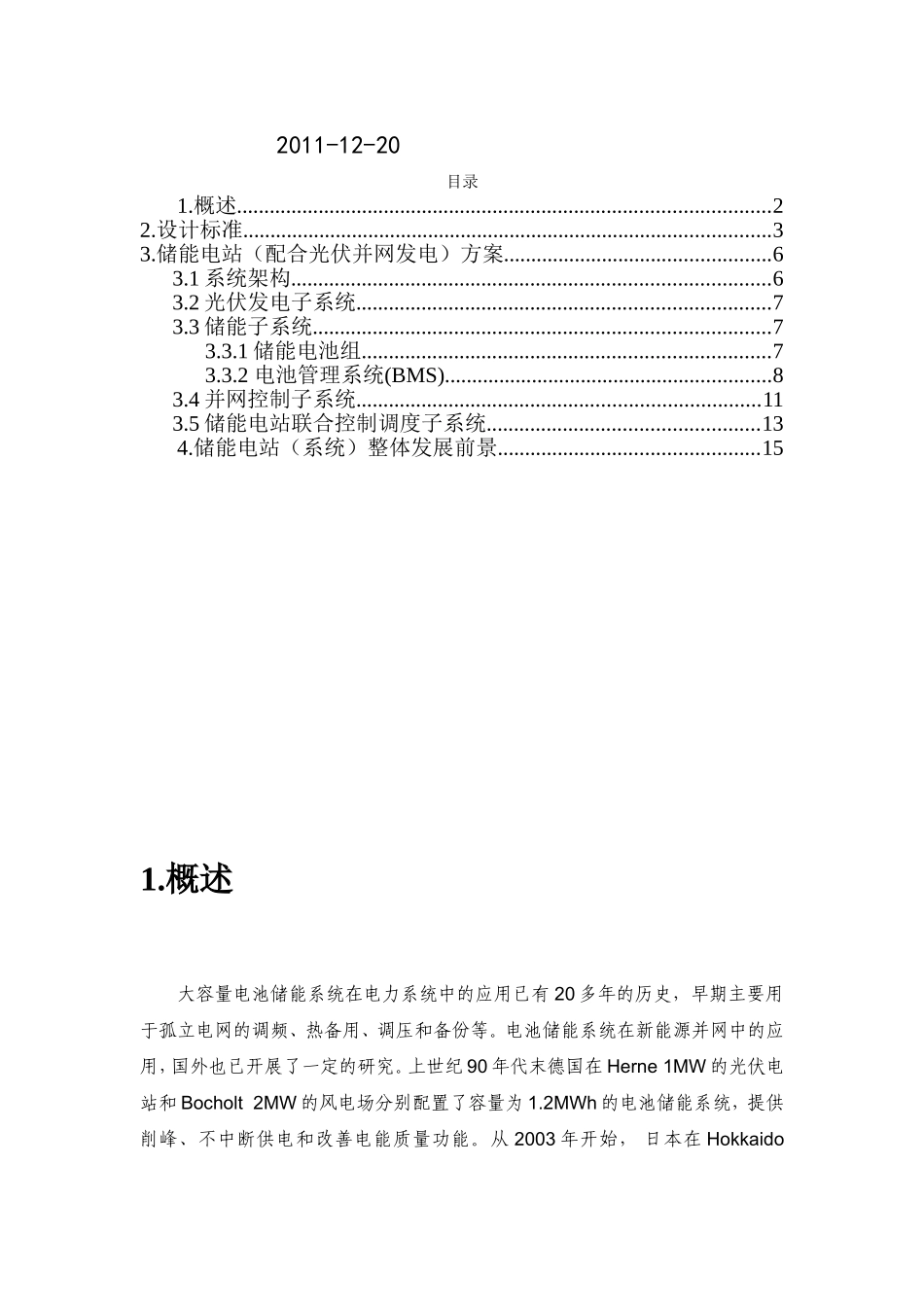

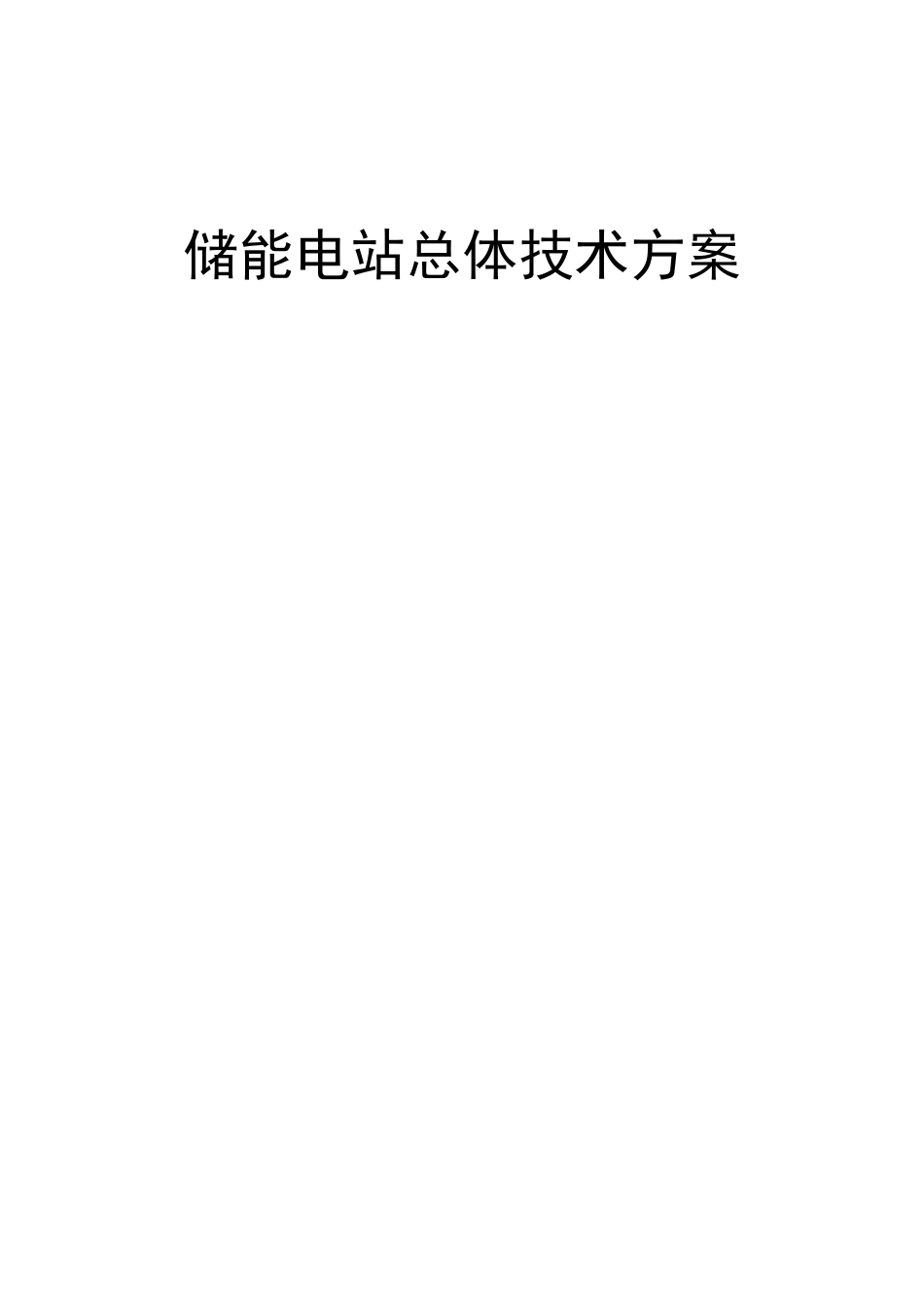

储能电站总体技术方案2011-12-20目录1.概述..................................................................................................22.设计标准.................................................................................................33.储能电站（配合光伏并网发电）方案.................................................63.1系统架构........................................................................................63.2光伏发电子系统............................................................................73.3储能子系统....................................................................................73.3.1储能电池组...........................................................................73.3.2电池管理系统(BMS)............................................................83.4并网控制子系统..........................................................................113.5储能电站联合控制调度子系统..................................................134.储能电站（系统）整体发展前景................................................151.概述大容量电池储能系统在电力系统中的应用已有20多年的历史，早期主要用于孤立电网的调频、热备用、调压和备份等。电池储能系统在新能源并网中的应用，国外也已开展了一定的研究。上世纪90年代末德国在Herne1MW的光伏电站和Bocholt2MW的风电场分别配置了容量为1.2MWh的电池储能系统，提供削峰、不中断供电和改善电能质量功能。从2003年开始，日本在Hokkaido30.6MW风电场安装了6MW/6MWh的全钒液流电池（VRB）储能系统，用于平抑输出功率波动。2009年英国EDF电网将600kW/200kWh锂离子电池储能系统配置在东部一个11KV配电网STATCOM中，用于潮流和电压控制，有功和无功控制。总体来说，储能电站（系统）在电网中的应用目的主要考虑“负荷调节、配合新能源接入、弥补线损、功率补偿、提高电能质量、孤网运行、削峰填谷”等几大功能应用。比如：削峰填谷，改善电网运行曲线，通俗一点解释，储能电站就像一个储电银行，可以把用电低谷期富余的电储存起来，在用电高峰的时候再拿出来用，这样就减少了电能的浪费；此外储能电站还能减少线损，增加线路和设备使用寿命；优化系统电源布局，改善电能质量。而储能电站的绿色优势则主要体现在：科学安全，建设周期短；绿色环保，促进环境友好；集约用地，减少资源消耗等方面。2.设计标准GB21966-2008锂原电池和蓄电池在运输中的安全要求GJB4477-2002锂离子蓄电池组通用规范QC/T743-2006电动汽车用锂离子蓄电池GB/T12325-2008电能质量供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T2297-1989太阳光伏能源系统术语DL/T527-2002静态继电保护装置逆变电源技术条件GB/T13384-2008机电产品包装通用技术条件GB/T14537-1993量度继电器和保护装置的冲击与碰撞试验GB/T14598.27-2008量度继电器和保护装置第27部分：产品安全要求DL/T478-2001静态继电保护及安全自动装置通用技术条件GB/T191-2008包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.8-1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB4208-2008外壳防护等级（IP代码）GB/T17626-2006电磁兼容试验和测量技术GB14048.1-2006低压开关设备和控制设备第1部分：总则GB7947-2006人机界面标志标识的基本和安全规则导体的颜色或数字标识GB8702-88电磁辐射防护规定DL/T5429-2009电力系统设计技术规程DL/T5136-2001火力发电厂、变电所二次接线设计技术规程DL/T620-1997交流电气装置的过电压保护和绝缘配合DL...
