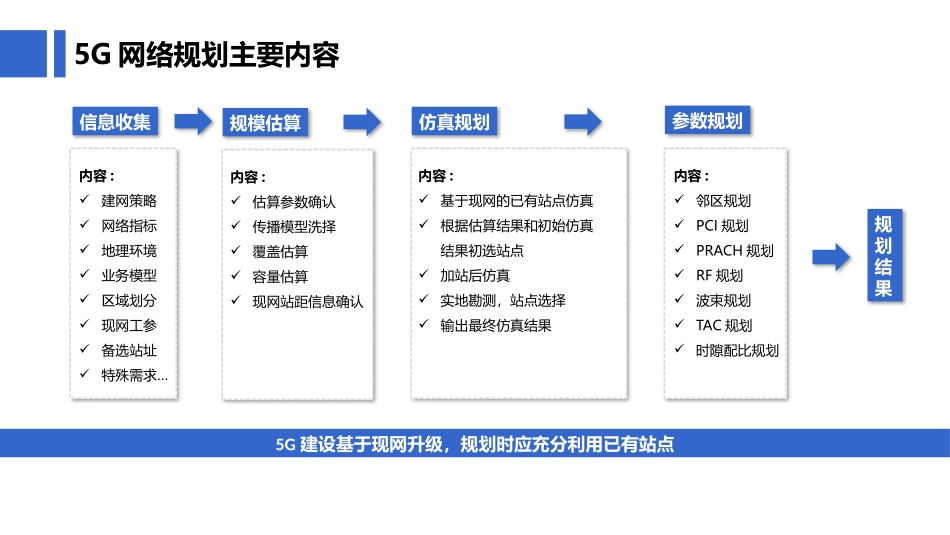

目录Contents1、5G无线网络规划流程2、5G无线网络覆盖规划3、5G无线网络容量规划4、5G小区参数设计CONTENTS015G无线网络规划流程PartOne5G网络规划主要内容信息收集规模估算仿真规划参数规划内容:建网策略网络指标地理环境业务模型区域划分现网工参备选站址特殊需求…内容:估算参数确认传播模型洗择覆盖估算容量估算现网站距信息确认内容:基于现网的已有站点仿真根据估算结果和初始仿真结果初选站点加站后仿真实地勘测，站点选择输出最终仿真结果内容:邻区规划PCI规划PRACH规划RF规划波束规划TAC规划时隙配比规划规划结果5G建设基于现网升级，规划时应充分利用已有站点5G网络规划关键流程网络规模估算网络规划仿真网络参数规划目标：输出覆盖半径、单站容量、所需站点数、基站配置等初步网络配置信息目标：输出多站组网的覆盖效果(RSRP、SINR、TxPower）和小区容量（平均吞吐量、边缘吞吐量)目标：输出工程参数（经纬度、天线高度、方向角、下倾角、波束）和小区参数(小区编号、TAC、PCI、PRACH、邻区）CONTENTS025G无线网络覆盖规划PartTwo5G网络规模估算网络客户需求分析创建链路预算获取小区半径计算单站面积覆盖估算站点数量容量估算单小区容量网络容量容量估算站点数量估算站点规模覆盖要求质量要求频谱信息传播模型…业务模型规划用户数确定输入参数最大允许路径损耗MAPL最大小区半径最大单站覆盖面积最大站点数量基于覆盖的规模估算基本方法-链路预算确定规划目标链路预算小区半径gNB单站覆盖面积部署区域覆盖面积gNB站点数估算结束传播模型36.873Uma/RMa链路预算的目标通常是计算出小区的MAPL(MaximumAllowedPathLoss)，然后将MAPL代入传播模型，而计算出小区的半径，进步得到小区覆盖面积。链路预算上下行独立计算，以受限的链路作为最终结果，但是往往是上行受限。针对每个物理信道和信号分别计算，以受限的信道作为最终的结果，但一般情况只考虑PUSCH/PDSCH。1、根据边缘速率要求估算覆盖半径2、根据现网站间距估算5G的边缘用户体验速率3、估算给定区域内所需的站点数量覆盖估算的目的BS1BS2RDBS1BS2DR小区覆盖半径：R站问距：D=1.5R基站覆盖面积=1.949×R×R小区覆盖半径：R站问距：D=1.732×R基站覆盖面积=2.598×R×R三扇区站点全向站点单站覆盖面积和半径关系5G链路预算中需要考虑的链路影响因素链路预算影响因素:5G和4G在基本概念上无差别，但5G引入了人体遮挡损耗、树木损耗、雨雪衰衰耗(尤其是mmWave)的影响。路径损耗(dB)=基站发射功率(dBm)-10×log10(子载波数）＋基站天线增益(dBi)-基站馈线损耗(dB)-穿透损耗(dB)-植被损耗(dB)-人体遮挡损耗(dB)-干扰余量(dB)-雨/冰雪余量(dB)-慢衰落余量(dB)-人体损耗(dB)+UE天线增益(dB)-热噪声功率(dBm)-UE噪声系数(dB)-解调门限SINR(dB)最小接收电平=SINR解调门限+噪声干扰噪声干扰=热噪声+设备噪声系数链路预算中有两大类因素:确定性因素：基站、终端规格、损耗、传播模型不确定性因素：慢衰落余量、雨雪影响、干扰余量等，这些因素不是随时或随地都会发生，当作链路余量考虑。为了克服邻区及其他外界干扰导致的底噪抬升而预留的余量，其取值等于底噪抬升为了克服概率性的较大降雪、降雨、裹冰等导致信号衰减而预留的余量信号强度中值随着距离变化会呈现慢速变化(遵从对数正态分布），与传播障碍物避挡、季节更替、天变化相关，慢衰落余量指的是为了保证长时间统计中达到一定电平覆盖概率而预留的余量干扰余量雨/冰雪余量慢衰落余量5G链路预算与4G的差异链路影响因素LTE链路预算5GNR链路预算C-Band馈线损耗RRU形态，天线外接存在馈线损耗AAU形态，无外接天线馈线损耗RRU形态，天线外接存在馈线损耗基站天线增益单个物理天线仅关联单个TRX，单个TRX天线增益即为物理天线增益MM天线阵列，阵列关联多个TRX，单个TRX对应多个物理天线，总的天线增益=单TRX天线增益+BFGain其中:链路预算里面的天线增益仅为单个TRXf表的天线增益(64TR为10~11dBi)。BFGain体现在解调门限中（典型15dBi)传播模型Cost231-Hata36.873Uma/Rma38.901Umi穿透损耗相对较小更高频段，更高穿损...
