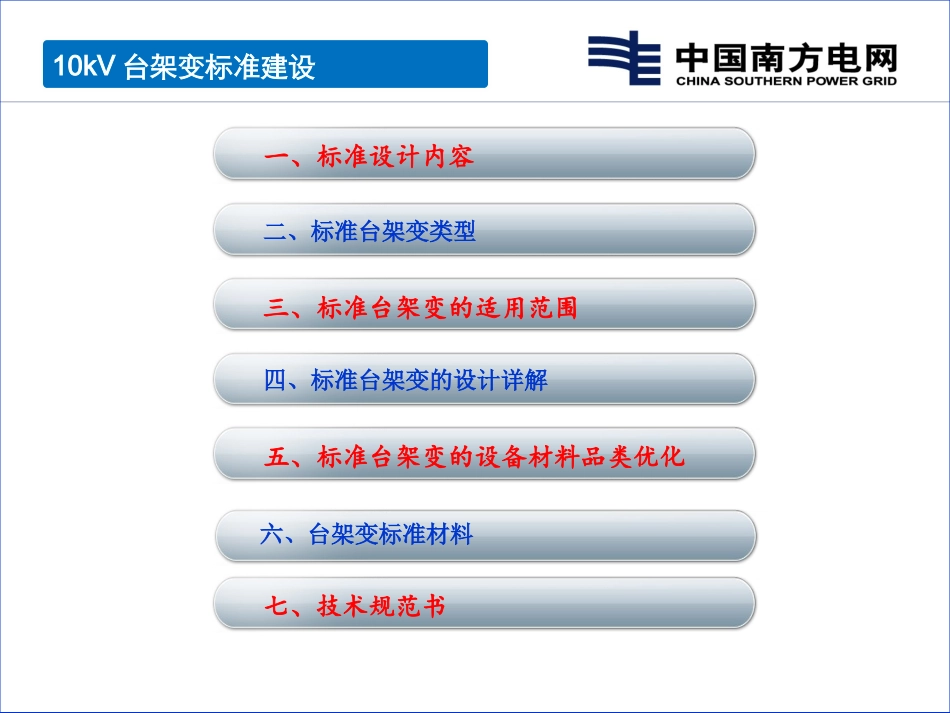

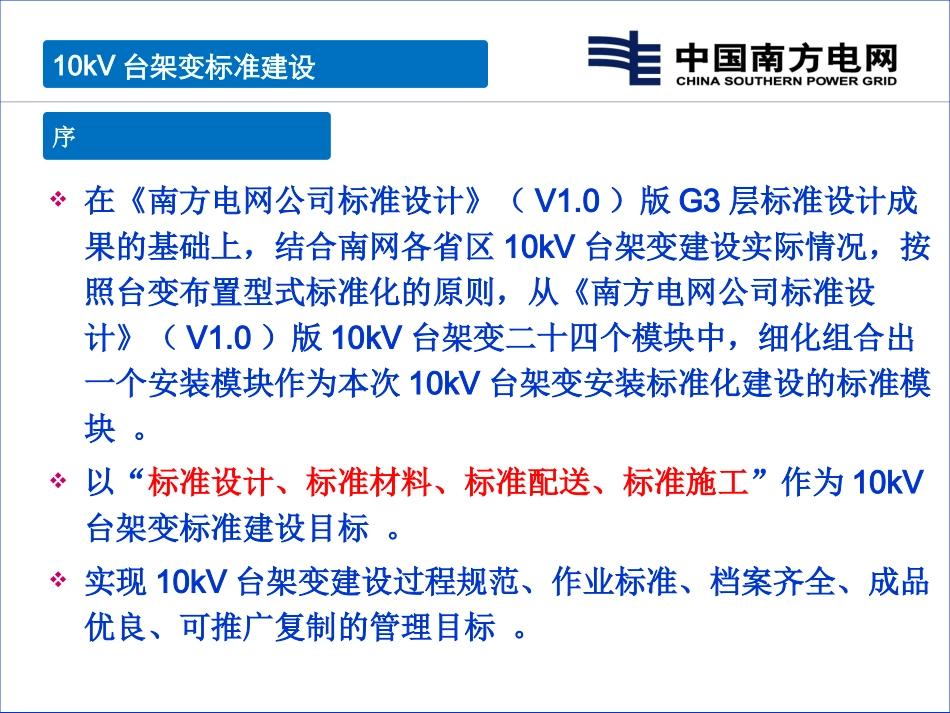

10kV台架变标准建设标准设计（G3层）培训在《南方电网公司标准设计》（V1.0）版G3层标准设计成果的基础上，结合南网各省区10kV台架变建设实际情况，按照台变布置型式标准化的原则，从《南方电网公司标准设计》（V1.0）版10kV台架变二十四个模块中，细化组合出一个安装模块作为本次10kV台架变安装标准化建设的标准模块。以“标准设计、标准材料、标准配送、标准施工”作为10kV台架变标准建设目标。实现10kV台架变建设过程规范、作业标准、档案齐全、成品优良、可推广复制的管理目标。10kV台架变标准建设序一、标准设计内容四、标准台架变的设计详解五、标准台架变的设备材料品类优化七、技术规范书六、台架变标准材料10kV台架变标准建设二、标准台架变类型三、标准台架变的适用范围10kV台架变标准建设一、标准设计内容材料加工图：确定台架变相应材料的加工尺寸材料加工图：确定台架变相应材料的加工尺寸竣工三视图：确定台架变竣工目标图及设备材料安装位置竣工三视图：确定台架变竣工目标图及设备材料安装位置材料表：确定台架变材料规格型号及数量材料表：确定台架变材料规格型号及数量两图一表：竣工三视图、材料加工图、材料表两图一表：竣工三视图、材料加工图、材料表10kV台架变标准建设一、标准设计内容竣工三视图整体布置型式统一，对台架变设备、材料的安装位置进行了固化，完整体现竣工成品。竣工三视图整体布置型式统一，对台架变设备、材料的安装位置进行了固化，完整体现竣工成品。10kV台架变标准建设一、标准设计内容材料加工图完善了台架变设备、材料材质、尺寸、孔距、标识，实现台架变材料标准化。同时对台架变高低压导线及端头、接地扁铁、导线桥架等材料长度、工艺质量固化，为材料工厂化加工提供了依据，提高现场工艺质量及施工效率。材料加工图完善了台架变设备、材料材质、尺寸、孔距、标识，实现台架变材料标准化。同时对台架变高低压导线及端头、接地扁铁、导线桥架等材料长度、工艺质量固化，为材料工厂化加工提供了依据，提高现场工艺质量及施工效率。10kV台架变标准建设一、标准设计内容材料表明确了台架变全部材料类别、规格型号及数量，与竣工三视图、加工图完整对应。材料表明确了台架变全部材料类别、规格型号及数量，与竣工三视图、加工图完整对应。10kV台架变标准建设Ⅰ型Ⅱ型φ190×12/φ190×12（2.85m）φ190×15/φ190×15（2.85m）二、标准台架变类型Ⅰ型台架变Ⅱ型台架变10kV台架变标准建设二、标准台架变类型10kV台架变标准建设二、标准台架变类型10kV台架变标准建设典型组合方案1Ⅰ/30－0－12Ⅰ/50－0－13Ⅰ/100－30－24Ⅰ/200－60－25Ⅰ/315－100－26Ⅰ/400－120－27Ⅰ/500－150－28Ⅱ/100－30－29Ⅱ/200－60－210Ⅱ/315－100－211Ⅱ/400－120－212Ⅱ/500－150－2低压出线回路数无功补偿容量变压器容量台架变类型二、标准台架变类型10kV台架变标准建设典型组合方案=台架变电杆模块注：每8个模块组成一个典型组合方案铁件模块标准金具模块绝缘子模块设备模块模块拼接线缆模块桥架模块安健环模块+++++++二、标准台架变类型10kV台架变标准建设三、标准台架变的适用范围Ⅰ型台架变变压器容量：30kVA～500kVA共七种变台主副杆：∅190×12/190×12∅根开：2.85m综合配电箱：一进二出适用范围：农村/城镇10kV台架变标准建设三、标准台架变的适用范围Ⅱ型台架变变压器容量：100kVA～500kVA共五种变台主副杆：∅190×15/190×15∅根开：2.85m综合配电箱：一进二出适用范围：城镇10kV台架变标准建设三、标准台架变的适用范围Ⅰ型台架变：变压器：30kVA、50kVA、100kVA三种变压器宜采用SH15非晶合金变压器，主要应用于农网。200kVA、315kVA、400kVA、500kVA四种变压器可采用SH15非晶合金或S13油浸式变压器，主要应用于城网。Ⅱ型台架变：变压器：100kVA变压器宜采用SH15非晶合金变压器；200kVA、315kVA、400kVA、500kVA四种变压器可采用SH15非晶合金或S13油浸式变压器；主要应用于城网。10kV台架变标准建设三、标准台架变的适用范围台架变设计范围：10kV电源进线与台架引下...
