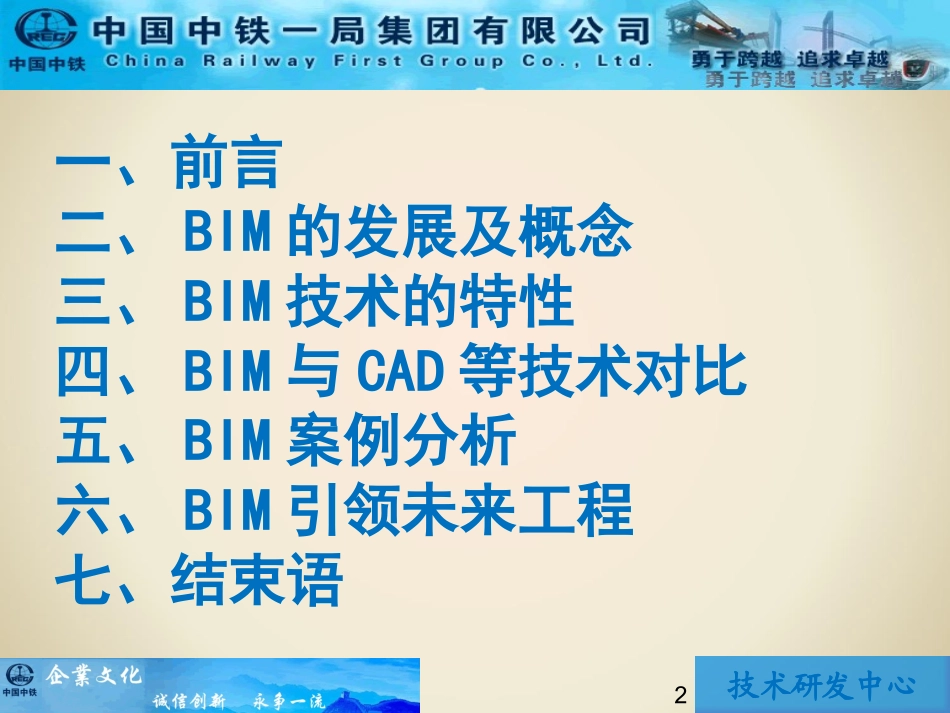

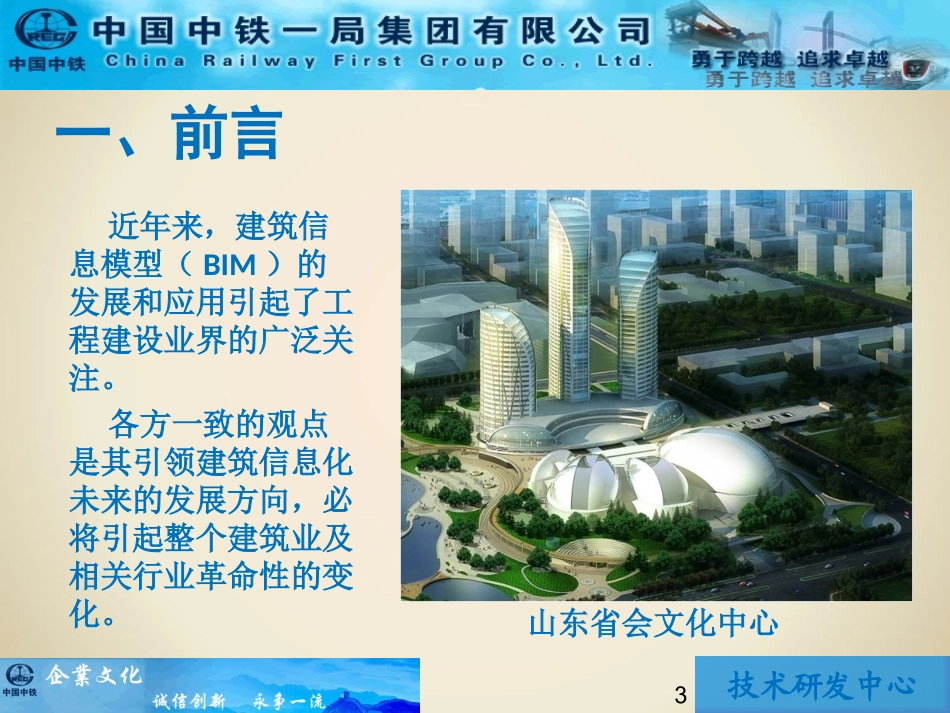

技术研发中心技术研发中心BIM技术应用及发展二〇一三年七月技术研发中心技术研发中心一、前言二、BIM的发展及概念三、BIM技术的特性四、BIM与CAD等技术对比五、BIM案例分析六、BIM引领未来工程七、结束语2技术研发中心技术研发中心近年来，建筑信息模型（BIM）的发展和应用引起了工程建设业界的广泛关注。各方一致的观点是其引领建筑信息化未来的发展方向，必将引起整个建筑业及相关行业革命性的变化。一、前言3山东省会文化中心技术研发中心技术研发中心现代大型建设项目一般具有投资规模大、建设周期长、参建单位众多、项目功能要求高以及全寿命周期信息量大等特点，建设项目设计以及工程管理工作极具复杂性，传统的信息沟通和管理方式已远远不能满足要求。实践证明，信息错误传达或不完备是造成众多索赔与争议事件的根本原因，而BIM技术通过三维的共同工作平台以及三维的信息传递方式，可以为实现设计、施工一体化提供良好的技术平台和解决思路，为解决建设工程领域目前存在的协调性差、整体性不强等问题提供可能。一、前言4技术研发中心技术研发中心建筑信息模型(BuildingInformationModeling，简称BIM)，是通过创建并利用数字模型对项目进行设计、建造及运营管理的过程。它实现了从传统二维绘图向三维绘图的转变，它使建筑信息更加全面，直观的展现出来。二、BIM的发展及概念5建筑设备信息模型BIM技术研发中心技术研发中心建筑信息模型（BIM）的概念最早可以追溯到1970年代，时任卡内基梅隆大学建筑和计算机科学专业教授ChuckEastman于1975年提出了“BuildingDescriptionSystem（BDS）”的概念，可以被视为最早提出的与之相关的概念。建筑信息模型的概念是伴随着信息技术在建筑业的深入运用而产生和发展的，且概念的提出者往往又从多个方面来理解与之相关的问题，因此，其又常以不同的名称出现，如单一建筑模型（SingleBuildingModel/SBM）、集成建筑模型（IntegratedBuildingModel/IBM）、通用建筑模型（GenericBuildingModel/GBM）及虚拟建筑模型（VirtualBuildingModel/VBM，Graphisoft）等。近年来，随着各方的看法逐渐趋于一致，建筑信息模型（BIM）的说法得到了广泛的认同。二、BIM的发展及概念6技术研发中心技术研发中心二、BIM的发展及概念7技术研发中心技术研发中心二、BIM的发展及概念8技术研发中心技术研发中心二、BIM的发展及概念9技术研发中心技术研发中心二、BIM的发展及概念10技术研发中心技术研发中心二、BIM的发展及概念11技术研发中心技术研发中心（1）、是出于可视化、工程分析、冲突分析、规范标准检查、成本分析、竣工验收、预算及其他多种目的而建立一个设施电子化模型的行动。（NIBS，美国国家建筑科学研究院）（2）、一种与数据库相联系基于模型的项目信息技术。（AIA，美国建筑师协会）（3）、为了项目的设计、建造和运营等需要而创建和使用数字化模型的过程。（McGraw-Hill）（4）、是一个包含了图形文件（图纸）及非图形文件（合同、进度计划和其他数据）的单一知识库。（Graphisoft）（5）、是一个在建筑物结构在细节方面进行建模和沟通的过程，以有利于建设项目的整个生命周期。（Tekla）1、建筑信息模型的相关定义：12技术研发中心技术研发中心2、建筑信息模型类型划分：由于不同的定义主体所处的地位不同，其对建筑信息模型的认识存在着一定的差异，主要可以划分为三个类型：（1）、实体论：即认为建筑信息模型是一个模型或知识库，在其中包含了涉及整个建设工程生命周期的信息；（2）、技术论：即建筑信息模型是一种实现建设工程信息管理的技术或者方法；（3）、过程论：即建筑信息模型是一种信息管理的过程。13技术研发中心技术研发中心3、建筑信息模型的特征：（1）、模型中包含的信息涉及整个项目生命周期；（2）、为项目协同建设提供支持；（3）、其中涉及的信息是可计算的，强调信息的完全数字化；（4）、由参数定义的、互动的建筑物构件构成，且构件中包含了丰富的信息；（5）、建筑信息模型中信息的表现可以通过图形化及非图形化的方式实现。14技术研发中心技术研发中心4、建筑信息模型的概念框架：（1）、建筑信息模型是一个综合多种...
