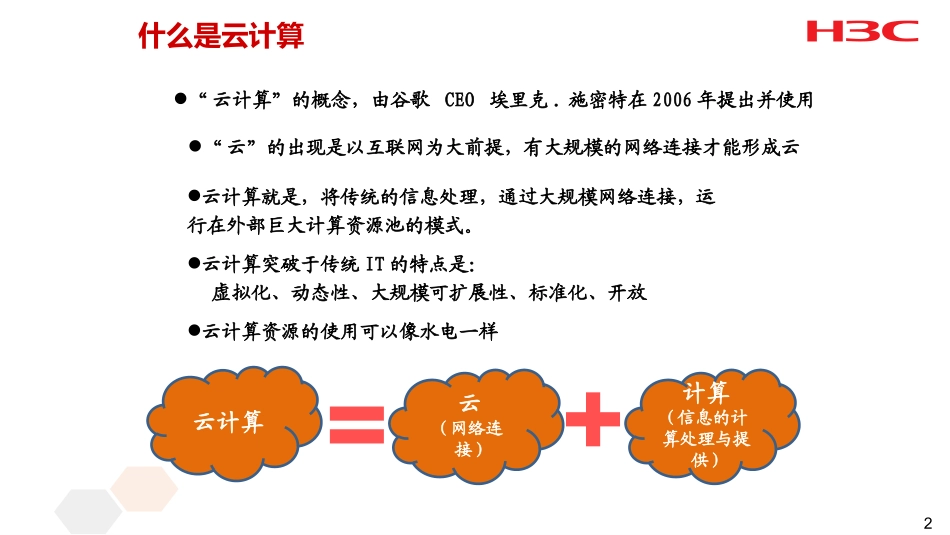

1H3CLOUD云网融合2什么是云计算云计算云(网络连接)计算(信息的计算处理与提供)“云计算”的概念，由谷歌CEO埃里克.施密特在2006年提出并使用“云”的出现是以互联网为大前提，有大规模的网络连接才能形成云云计算就是，将传统的信息处理，通过大规模网络连接，运行在外部巨大计算资源池的模式。云计算突破于传统IT的特点是：虚拟化、动态性、大规模可扩展性、标准化、开放云计算资源的使用可以像水电一样3云计算五大特征4云计算的服务模式5云计算分类公共云(provider-Internet)私有云(enterprise-Intranet)混合云(publicandprivate)SaaSPaaSIaaS云计算服务的三大形态SaaS“软件即服务”：用户不用购买应用程序等打包软件，而是通过互联网利用供应商提供的服务，如Google的Gmail、用友的SaaS财务系统PaaS”平台即服务”：在提供的云平台上集成业务开发环境，可以进行基于云的新业务创新IaaS“基础设施即服务”：通过网络将虚拟化的计算、存储、数据库以及网络本身形成云提供服务6L2L3S12500-xS12500-xHypervisorVMVMVMH3C2013vSwitchLBLeafS6800LeafVxLANNetworkWANHypervisorVMVMVMH3C2013vSwitchFlareVxLANVTEP、GW统一管理业务系统北向接口管理VCFControllerClusterOpenFlow+OVS-DBOpenFlow+NetconfiMCPlatform(FWManager)VXLANVTEPVXLANGWVXLANIPGWDB服务器CVMCSM（CloudServiceManagement）组件计算和存储资源调度FWNetconfRouterOpenStackNovaComputerAPINeutronNetworkAPICinderStorageAPIRestfulCVMPlug-inVCFControllerPlug-inCVMPlug-inH3CLOUD“大云”在云网融合78Overlay网络物理承载网络主机主机Overlay边缘设备Overlay边缘设备Overlay控制平面承载网络控制平面数据平面Payload封装1.Overlay网络是一个建立在已有网络上的虚拟网络，逻辑节点和逻辑链路构成了Overlay网络2.Overlay网络的出现是为了实现已有网络所不能提供的功能和服务Overlay控制平面1、服务发现2、地址通告和映射3、隧道管理Overlay边缘设备Overlay数据报文的封装/解封装节点，决定了Overlay网络的规模Overlay数据平面提供提供数据封装，基于承载网络传输Overlay网络是什么9应对云计算网络的挑战—Overlay在已有物理网络之上新建一个Overlay的网络网络厂商新思路－构建Overlay4KVLAN上限问题提供24bits长度的隔离ID，支持16M租户网络广播问题基础网络是传统组网，不用扩展vlan广播代理、使用组播代替广播业务扩展名址分离，ip地址与位置解耦网络虚拟化问题支持远大于4KVLAN的隔离能力（16M）网络风暴潜在风险降低位置无关性：业务可在任意位置灵活部署，缓解了服务器虚拟化后相关的网络扩展问题虚拟网络从物理网络中解耦，从物理网络抽象出一个二层网络资源池Overlay网络：与物理网络解耦，构建出面向应用的自适应网络10Overlay网络定义Overlay网络类型—按边缘设备类型NetworkOverlay网络OverlayHostOverlay主机OverlayHybridOverlay混合式Overlay控制协议物理设备物理设备vDeviceVMVMVMvDeviceVMVMVM泛洪机制虚拟设备虚拟设备vDeviceVMVMVMDB/Controller物理设备虚拟设备网络Overlay：路由器或交换机作为Overlay网络的边缘设备通过控制协议来实现网络构建和扩展EVI、LISP主机Overlay：虚拟设备（vDevice）作为Overlay网络的边缘设备利用泛洪或广播机制实现网络构建和扩展单一管理域VXLAN、NVGRE、STT混合Overlay：混合组网，物理设备、虚拟设备作为Overlay网络的边缘设备需要标准化协议才能完成异构设备组网及互通集中式DB或Controller作为控制平面的主要形态11定义VXLAN（VirtualeXtensibleLAN，可扩展虚拟局域网络）是基于IP网络、采用“MACinUDP”封装形式的二层VPN技术。基本术语VTEP-VXLANTunnelEndPoint，VXLAN隧道的起点/终点VNI-VXLANNetworkIdentifier(orVXLANSegmentID)，VXLAN网络IDVXLANGateway–VXLAN网关，在VXLAN和非VXLAN二层网络之间转发流量的实体VXLANIPGateway–VXLAN三层网关，在VXLAN和三层网络之间转发流量的实体基本格式：L2oUDP封装报头开销50字节UDP目的端口为已知端口，源端口可按流分配，标准5元组方式有...
