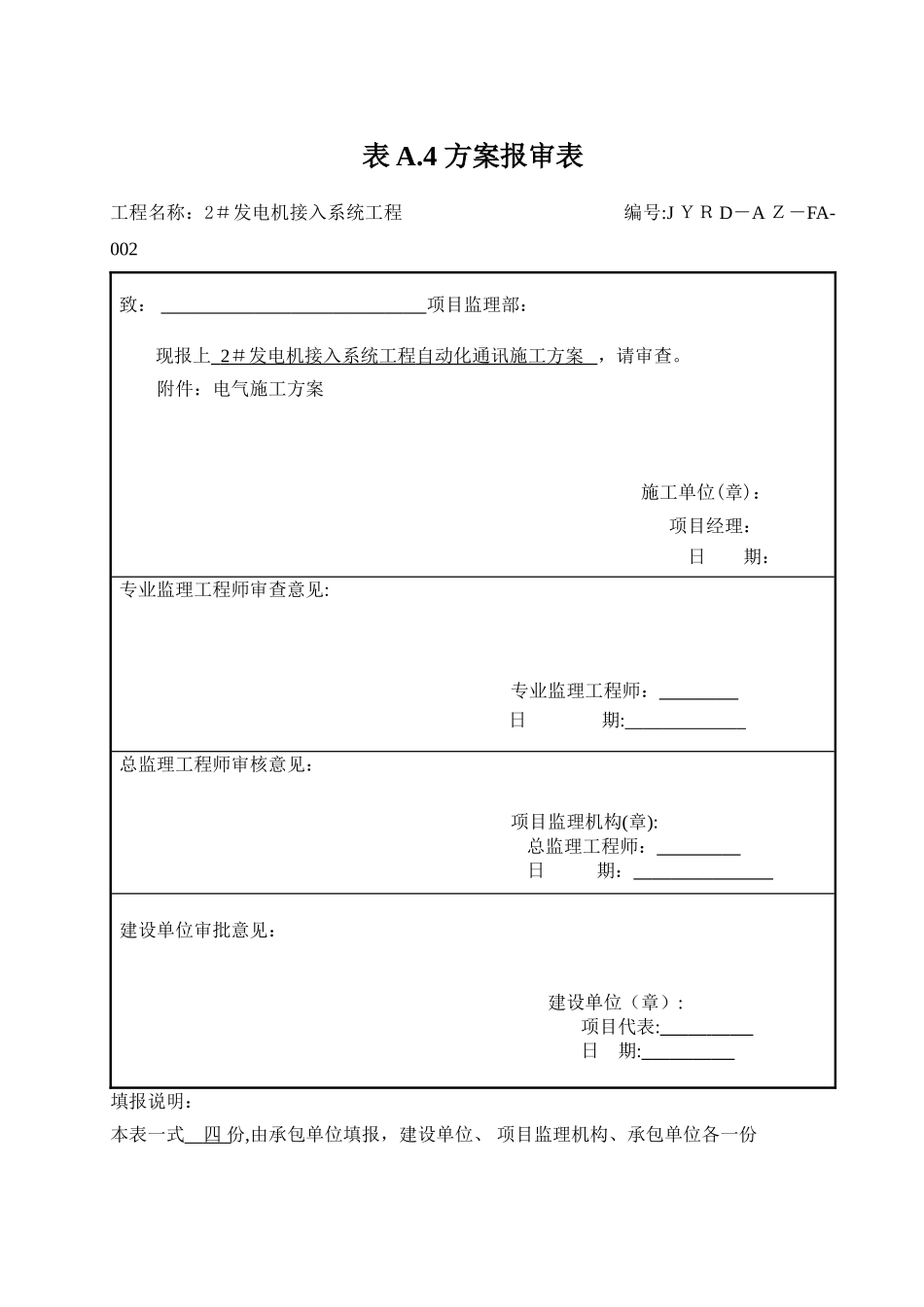

表A.4方案报审表工程名称：2＃发电机接入系统工程编号:JＹＲD－AＺ－FA-002致：项目监理部：现报上2＃发电机接入系统工程自动化通讯施工方案，请审查。附件：电气施工方案施工单位(章)：项目经理：日期：专业监理工程师审查意见:专业监理工程师：日期:总监理工程师审核意见：项目监理机构(章):总监理工程师：日期：建设单位审批意见：建设单位（章）:项目代表:日期:填报说明：本表一式四份,由承包单位填报，建设单位、项目监理机构、承包单位各一份枣庄市建阳热电有限公司2#发电机接入系统工程自动化通讯施工方案编制:审核：批准:公主岭市生活垃圾焚烧安装项目光谱分析施工方案山东国恒机电配套有限公司20１9年０3月2０日2#发电机接入系统工程自动化通讯施工方案目录一、工程概况............................................................................................................................1二、编制依据ﻩ3三、自动化通讯系统施工方案ﻩ5四、安全生产技术措施..........................................................................................................１4五、文明施工技术措施..........................................................................................................15附：施工技术交底记录第2页2#发电机接入系统工程自动化通讯施工方案一、工程概况1．1工程名称：枣庄建阳热电有限公司2＃发电机接入系统工程。１.２项目概况:为满足薛城城区人民的供暖需求本期拟建１台180ｔ/ｈ高温高压燃气锅炉，同时新增设配套１×C50抽凝机汽轮发电机组，其中汽轮机型号C50-８．8３/0.981,额定功率50MＷ，发电机组额定功率６0MW，额定电压１0.5kV。同时该工程建设后,根据原有规划，本期电厂所发电力通过1回110ｋV线路（ＹJLＷ02－64/１10/1×６30ｍm²单芯电缆）并入山东电网朱桥110kＶ变电站预留间隔（06间隔）内。1.3工程范围:１.3．1电缆部分1）拆除2＃主变至GIＳ共箱之间的240ｍm２电缆及其附件。２)新建自枣庄市建阳热电有限公司热电厂~朱桥站110kV电缆线路0.１5km，电缆采用YJLW02-6４/1１0/1×６３0ｍｍ2单芯电缆,以110kV电压等级接入已运行的朱桥1１0ｋV变电站１１0kV电厂Ⅱ(０6）间隔。I期工程电缆沟已敷设完成，本期直接沿原电缆沟敷设电缆。１.3.2系统保护部分安装炭黑尾气余热电厂１10kV线路新光纤差动保护装置一套,型号为WＸH-8１3B/G，并与对侧朱桥变电站一致。１.3.3调度自动化部分1）电厂属山东省调和枣庄地调双重调度，远动信息直送枣庄地调,山东省调所需信息由枣庄地调转发。在朱桥站０6间隔安装关口计量表，在电厂发电机出口安装量考核表，共计4块智能电能表。２)安装IＤＳ入侵检测装置2套。1.3．４系统通信部分1)在电厂控制室内，安装华为ＯSN２500型SDH光传输设备、对侧朱桥站华为OSN２５00型SＤH光传输设备各配置2块6２2M光线路板(共４块)。2)在电厂控制室内,新增ＰTN设备１套、对侧朱桥站UT斯达康ＴＮ7０5型光传输设备各配置２块ＧＥ光线路板。1.3．５对电缆及其附件进行试验，对其他设备进行调试。二、编制依据２.1枣庄建阳热电有限公司2#发电机接入系统招标文件。枣庄力源设计院编写的《接入系统设计方案》。２.２使用的主要标准：《交流电气装置的过电压保护和绝缘配合》（ＧBＴ5006４-２０14）《交流电气装置的接地GB》（5006５-2011）《输电线路对电信线路危险和干扰影响防护设计规程》（DL/T５0３3－2００6）《电力工程电缆设计规范》（ＧB5021７-2007)第3页2#发电机接入系统工程自动化通讯施工方案《输电线路对电信线路危险和干扰影响防护设计规程》(DLＴ5033-2０0６)《电缆防火措施设计和施工验收标准》(DＬGJ154-200０)《输变电工程建设标准强制性条文实施管理规程》(Q/GDW24８-２015）《长途通信名线线路工程设计规范》(YDJ6-８４）《长途通信干线光缆线路工程设计规范》(ＹD2０02－92)《通信工程建设环境保护技术规定》(YD5０39-９7)《电力光纤通信工程验收规范》ＤＬ/T５344-20０６《电气装置安装工程电气设备交接实验标准》（GＢ50150－２０16)《跨越电力线路架线施工规程》(DＬ5106—１...
