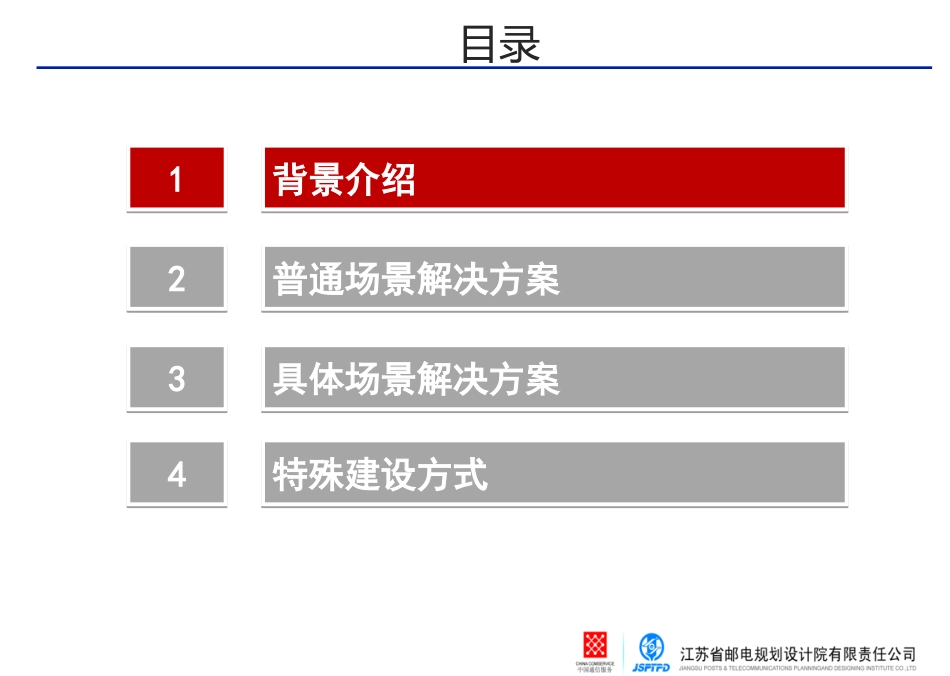

LTE无线网场景解决方案通信规划设计院2013年10月11背景介绍背景介绍22普通场景解决方案普通场景解决方案目录33具体场景解决方案具体场景解决方案44特殊建设方式特殊建设方式背景介绍11223344频率2.1G，下行：2110-2125MHz，上行1920-1935MHz带宽配置参数设置参数设置15MHz邻区负载：50%边缘用户下、上行速率满足4Mbps/256kbps（下行满RB）市区连续覆盖，有效面积覆盖率不低于95%；终端在覆盖区域95%或以上的面积、99%的时间可接入网络。覆盖目标边缘速率中国电信已开展LTE实验网建设，以LTEFDD制式为主，目标为连续覆盖中心城市的市区、重点县城城区和4A级及以上旅游景点。部署实施策略背景介绍室外站室外站已建有室分系统：-单路改造：数据需求不高的场景，将LTE信号通过合路器接入原室分系统，与其他制式系统共用天馈；-双路改造：对于改造目标中移动数据需求较高的场景，采用一路与原室分系统合路、一路按LTE标准新建的方式进行改造。新建室分系统：根据业务需求大小单路或双路新建。室内分布系统室内分布系统主设备：沿用C网站型，宏站和BBU+RRU。考虑到建设灵活性并减少馈线损耗，主要使用BBU+RRU站型。配套：塔桅沿用C网塔型，主要有单管塔、三管塔、景观塔、拉线塔、抱杆（含美化外罩）等。22普通场景解决方案普通场景解决方案11背景介绍背景介绍目录33具体场景解决方案具体场景解决方案44特殊建设方式特殊建设方式普通场景解决方案CDMA目前工作在800MHz，LTE的承载频率位于高频段，比C网有更大的穿透损耗，站间距要求比C网小。另一方面，LTE网络的部署基于CDMA现网，现网的拓扑结构已经固定，在此情况下，LTE站点的规模需求和站址不仅取决于LTE本身的技术特征，也取决于现网的拓扑结构。CDMA目前工作在800MHz，LTE的承载频率位于高频段，比C网有更大的穿透损耗，站间距要求比C网小。另一方面，LTE网络的部署基于CDMA现网，现网的拓扑结构已经固定，在此情况下，LTE站点的规模需求和站址不仅取决于LTE本身的技术特征，也取决于现网的拓扑结构。以某城市密集城区为例，该区域现网平均站间距为506m。其中部分站间距较大，站间距较大的两个站之间只需新建一个站即可完成相应区域的覆盖。部署实施策略普通场景解决方案区域类型建筑物概况区域特点描述解决方案密集市区主城区，建筑、人口密集。区域内建筑物平均高度或平均密度明显高于城市内周围建筑物，地形相对平坦，中高层建筑可能较多。站距可以保持在400-500米左右，站址密度不小于每平方公里5个。天线挂高在30-35米左右较为适宜，天线选择水平波瓣65度预置6～10度的俯仰角，增益17dBi左右。一般市区主要城市内具有建筑物平均高度和平均密度的区域；或经济较发达、有较多建筑物的城镇。建筑、人口相对主城区稀疏，话务量一般，有市场发展潜力。一般站距可以保持在550-700米左右，站址密度不小于每平方公里3个。天线挂高在30～40米，天线选择水平波瓣65度可以预置0～6度俯仰角，增益17dBi左右。郊区城市边缘地区，建筑物较稀疏，以低层建筑为主；或经济普通、有一定建筑物的小镇。一般选择建在乡镇内，公路沿线。农村地势一般比较开阔，站距控制在2.5公里左右，高度一般选择50-55米左右的落地塔，天线可预置0～3度俯仰角，水平波瓣可根据覆盖需要选择90度或者65度。农村偏远地区（包括距离城镇较远的乡村、公路/铁路、偏远风景区）特点是地域广大，人口密度小，经济收入低于城市地区。33具体场景解决方案具体场景解决方案22普通场景解决方案普通场景解决方案目录11背景介绍背景介绍中心商业区居民区44特殊建设方式特殊建设方式校园隧道、地铁风景区交通枢纽交通干道部署实施策略中心商业区•经济、科技、文化和商业高度集中，包括大量的金融中心、商务写字楼、高级酒店公寓。•建筑物穿透损耗大，反射现象严重，无线传播环境复杂建筑特点•用户密度高，高端用户比例高，平均话务量高，数据业务需求量高，对服务质量要求高。•白天人口密度高，昼夜人口数量变化最大。•在室外站覆盖范围内可形成良好覆盖的，依靠室外站覆盖；•对高价值高带宽业务需求较多的区域或宏站弱覆盖区域，建设LTE室内分布系统提供良...
