MJS工法介绍精讲VIP免费

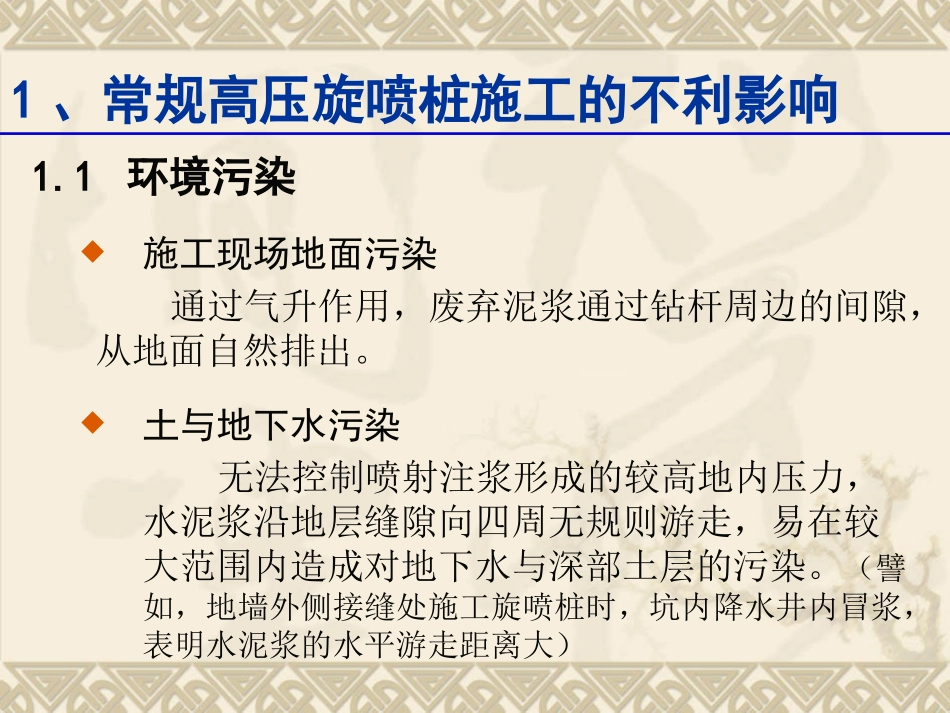

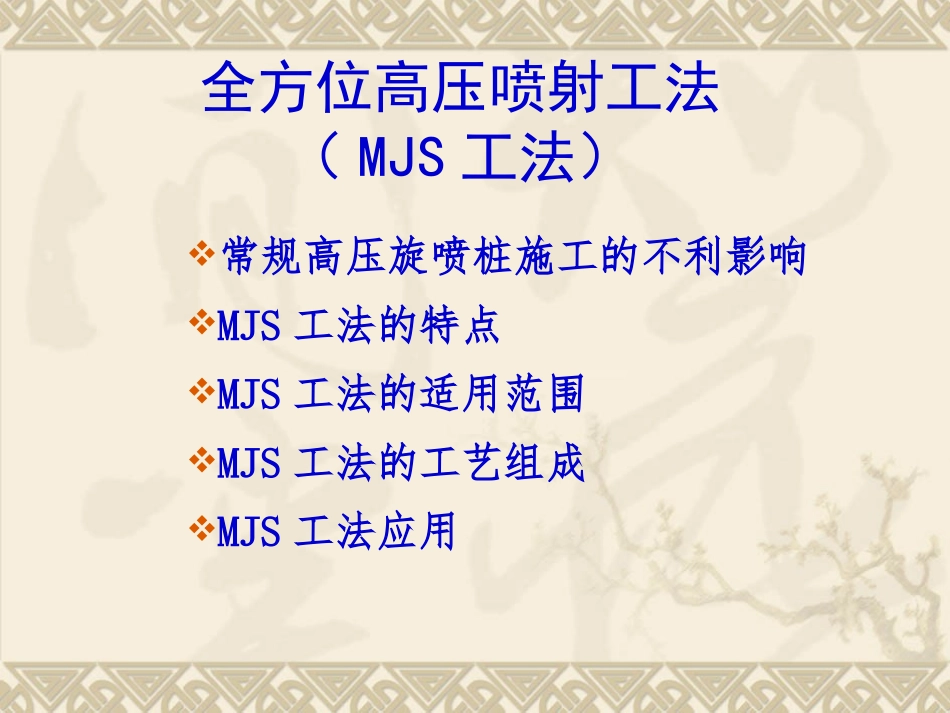

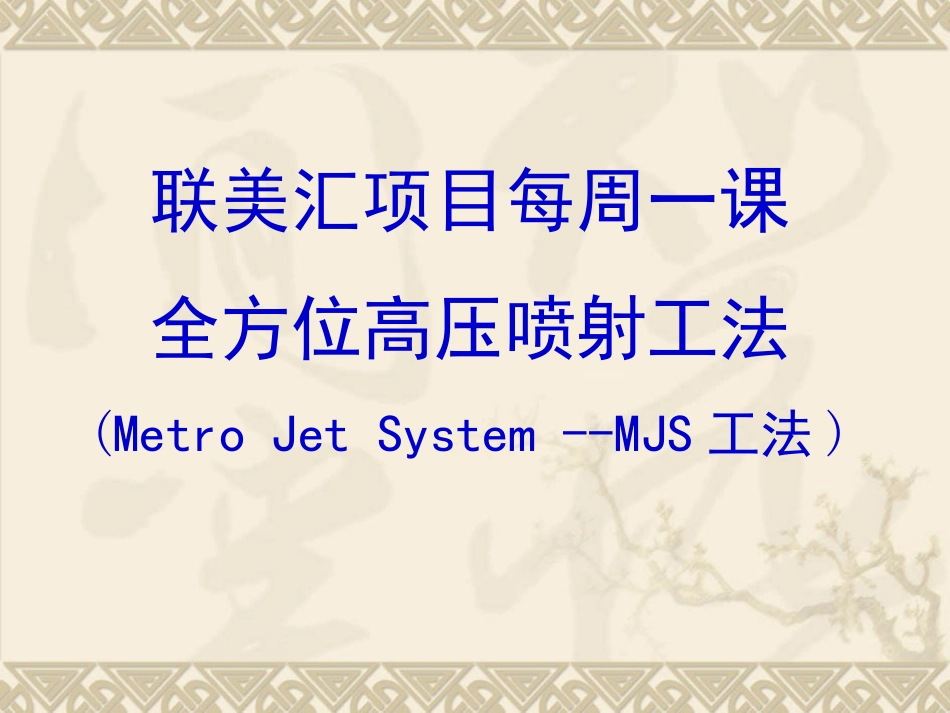

联美汇项目每周一课全方位高压喷射工法(MetroJetSystem--MJS工法)全方位高压喷射工法（MJS工法）常规高压旋喷桩施工的不利影响MJS工法的特点MJS工法的适用范围MJS工法的工艺组成MJS工法应用1、常规高压旋喷桩施工的不利影响1.1环境污染施工现场地面污染通过气升作用，废弃泥浆通过钻杆周边的间隙，从地面自然排出。土与地下水污染无法控制喷射注浆形成的较高地内压力，水泥浆沿地层缝隙向四周无规则游走，易在较大范围内造成对地下水与深部土层的污染。（譬如，地墙外侧接缝处施工旋喷桩时，坑内降水井内冒浆，表明水泥浆的水平游走距离大）常规高压旋喷桩的排泥方法1、常规高压旋喷桩施工的不利影响1.2加固效果与可靠度差加固深度有限目前，常规高压旋喷桩加固深度不超过40m。深部土层的加固效果与可靠性差（1）深部排泥困难：随施工深度加大，气升效果减弱；（2）喷射效率下降：无法消除超深处排泥困难，产生较高的地内压力，导致喷射效率下降；深部喷嘴堵塞，降低喷射效率。随施工深度增加，喷射效率下降孔壁缝隙封闭性提高地内压力增加1、常规高压旋喷桩施工的不利影响1.3相邻地面隆起量大、影响周边建筑环境地基内部的泥水压力偏高，是导致地面隆起的主要原因。地基内部的泥水压力偏高，易导致毗邻地下结构物的侧向变形。地内压力偏高的原因：排泥不畅；钻孔四周的空隙被泥浆封闭，地内压力无释放途径；无控制地内压力的专用设备。2、MJS工法的特点2.1全方位施工（垂直、水平、倾斜）垂直施工2、MJS工法的特点2.1全方位施工（垂直、水平、倾斜）水平施工2、MJS工法的特点2.1全方位施工（垂直、水平、倾斜）倾斜施工2、MJS工法的特点2.2施工对环境影响小1）废弃泥浆通过专用排泥管，输送至地面排泥箱或泥浆池内，经处理后运出场地，避免场地环境污染。2）通过调整排泥量，控制地内压力，控制喷射注浆引起的地基隆起与下沉，有效控制施工对相邻建构筑物的影响。3）通过集中排泥与控制地内压力，保证水泥浆在加固范围内扩散，避免对地下水与土体的污染。2、MJS工法的特点2.3有效加固深度大、加固效果可靠1）最大有效加固深度可达100m。上海施工案例表明，有效加固深度可达62m（约50m深度处，开挖外露桩径达2.5m，qu>1.5MPa）。2）喷射条件始终处于最佳状态：前端切削装置配备了地内压力传感器、多功能多孔管（强制排泥）。3）加固体直径大、强度高。2、MJS工法的特点2.3有效加固深度大、加固效果可靠加固体性质2、MJS工法的特点2.3有效加固深度大、加固效果可靠松散、稍密中密2、MJS工法的特点2.4加固截面形状多变加固体截面形状可任意设定，对施工条件的适应性强（任意角度的扇形截面:5O-360O）。3、MJS工法的适用范围3.1水平施工地基加固构筑物与现有轨道线路保护隧道顶部先期加固、3、MJS工法的适用范围3.2倾斜施工既有轨道线路的地基加固（避开既有管线）地下构筑物（地铁、共同沟）保护盾构进出洞加固3、MJS工法的适用范围3.3垂向施工河流、湖沼下的地基加固地下隔离墙（保护现有构筑物）4、MJS工法的工艺组成4.1前端切削搅拌装置—专用工具管水泥浆喷射口排泥口：强制排泥压力传感器前端高压水喷嘴：预钻孔切削4、MJS工法的工艺组成4.1前端切削搅拌装置—专用工具管射流形成高真空泥液从排泥口强力吸入排泥方向4、MJS工法的工艺组成4.2多孔管（与专用工具管后端连接，每节长1.5m）18259443761、排泥管，内Φ62，外Φ702、高压水泥管路3、备用管路（添加剂管路）4、倒吸水管路2个(射流真空排泥)5、主空气管路(切削搅拌)6、倒吸空气管路(超深时，辅助射流真空排泥)7、油压接头2个(控制排泥阀)8、压力传感器线路管9、削孔喷水管（预钻孔）10、多孔管连接螺栓孔101010101234567891010101044、MJS工法的工艺组成4.3MJS施工管理系统—集中管理室主要管理功能：1、喷浆管理：喷浆量与喷浆压力、喷气流量与压力；2、喷水管理：喷水量与喷水压力；3、地内压力管理：地内压力监控与控制；4、排泥管理：排泥量控制；5、施工速度管理：设定与调整钻杆下沉与提升速度4、MJS工法的工艺组成4.3MJS施工管理系统—集中管理室MJS管理系统主菜单单MJS施工管理界面水泥...
