NO.4轴承保持架知识讲义VIP免费

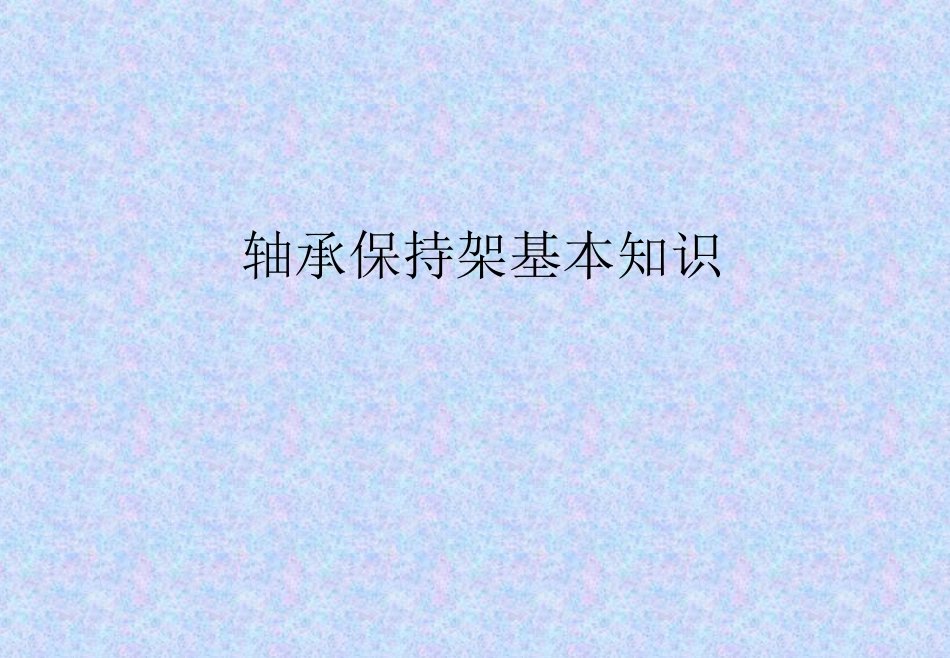

NO.4轴承保持架知识讲义_第1页
1/44

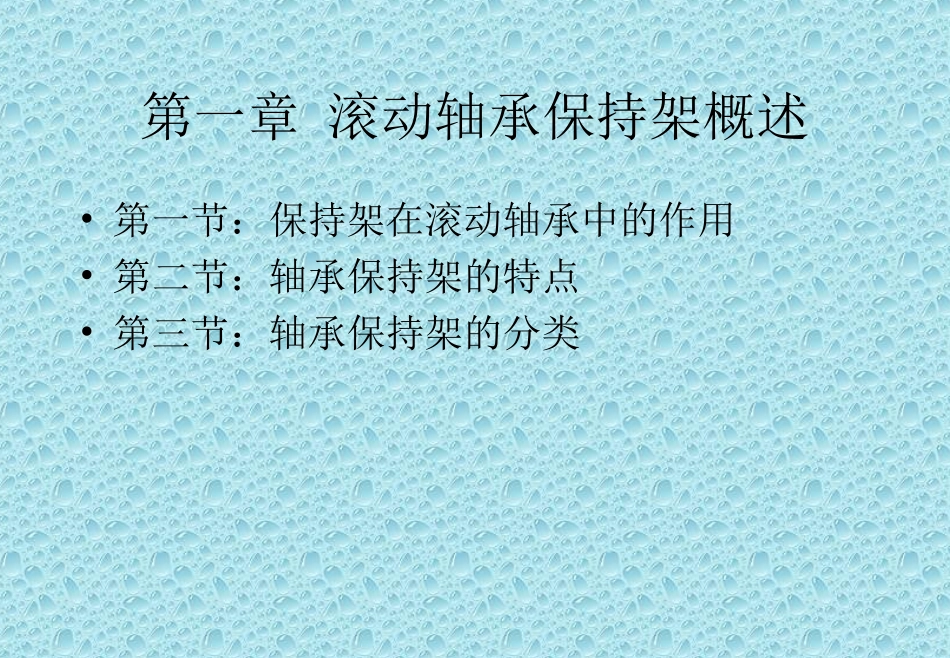

NO.4轴承保持架知识讲义_第2页
2/44

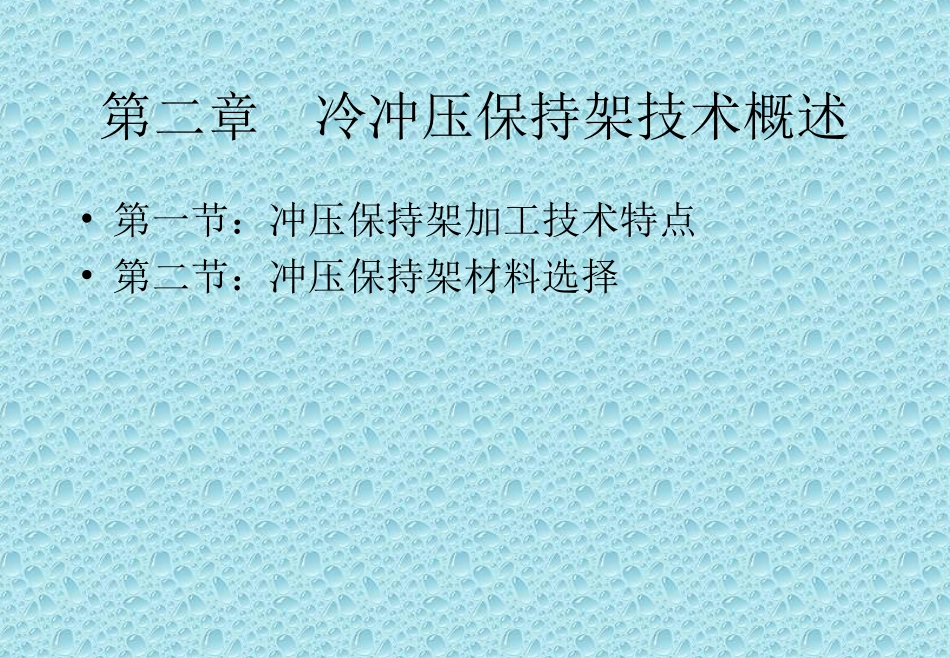

NO.4轴承保持架知识讲义_第3页
3/44
轴承保持架基本知识第一章滚动轴承保持架概述•第一节:保持架在滚动轴承中的作用•第二节:轴承保持架的特点•第三节:轴承保持架的分类第二章冷冲压保持架技术概述•第一节:冲压保持架加工技术特点•第二节:冲压保持架材料选择第三章冲压保持架工艺技术简介第四章实体保持架工艺技术简介•第一节:实体保持架加工技术特点•第二节:主要实体保持架材料介绍•第三节:保持架工艺加工技术第五章轴承保持架加工先进技术•第一节:先进的管理技术推动保持架生产的发展•第二节:先进的科技技术推动保持架生产发展•第三节:国外先进的保持架加工技术第一章滚动轴承保持架概述•第一节:保持架在滚动轴承中的作用–1、隔离滚动体:使滚动体均匀分布在套圈的滚道上避免滚动体互相碰撞–2、保持滚动体:保持架可以与滚动体相结合,组成保持架组件,也可以把滚动体保持在内圈或外圈上,形式内组件或外组件。–3、引导滚动体:使滚动体在套圈的正确滚道上滚动。–4、改善润滑条件:保持架使内部的间隔空间均等,便于润滑油的注入。第二节:轴承保持架的特点•一、保持架的结构特点:轴承保持架有许多等距的兜孔,隔离引导滚动体。•二、保持架的形状特点:保持架的品种多,形状复杂。保持架兜孔有球形、圆柱形、巨型、齿形等多种多样。•三、保持架兜孔尺寸特点:保持架兜孔尺寸大于滚动体尺寸,其差值称为兜孔间隙。其直径方向的活动量,称保持架的游隙或窜动量。•四、保持架的加工特点:保持架的加工比较复杂,工序多、生产周期长,产品加工精度高。•五、保持架的材料特点:保持架材料成本60——80%,对材料提出严格要求,1材料满足使用要求。2满足工艺要求;3满足经济性要求。保持架承受相当大的离心力作用,承受较大的滚动体摩擦作用,材料必须具有高的耐磨性、低的硬度、高的耐疲劳强度、好的导热性、小的比重、抗拉强度好、朔性好、加工性能好。第三节:轴承保持架的分类•一、按保持架的加工方法分类1、冲压保持架:采用模具冷冲压成形。2、实体保持架:机械加工成型的保持架。3、压铸保持架:压铸机压铸成型的保持架。4、组合保持架:分布加工、组合而成的保持架。二、按保持架的材料进行分类•1、黄铜保持架:黄铜材料。牌号为ZCuZn40Pb2•2、青铜保持架:青铜材料。牌号为ZCuAl10Fe3Mn2•3、低碳钢保持架:低碳钢材料。牌号为20、40、08、10、08AL等。•4、酚醛层压布保持架:酚醛胶布•5、球墨铸铁保持架:球墨铸铁。牌号为QT400•6、锌基合金、铝合金:轻形保持架材料•7、塑料保持架:朔钢、尼龙66。三、按保持架的形状分类•1、浪形保持架:向心球轴承冲压保持架•2、菊形保持架:双列调心球轴承冲压保持架•3、葵形保持架:双列调心球轴承冲压保持架•4、盆形保持架:角接触球轴承冲压保持架•5、筐形保持架:圆锥滚子球轴承冲压保持架•6、CC型保持架:球面滚子球轴承冲压保持架•7支柱孔保持架;向心长圆柱滚子球轴承保持架四、按轴承类型分类•1、向心球轴承保持架•2、向心滚子保持架•3、推力球轴承保持架•4、推力滚子轴承保持架第二章冷冲压保持架技术概况•一、冲压保持架加工技术特点–1、经济成本方面•1)、生产效率高,冷冲压生产靠压力机和模具完成加工过程,操作简便,所用毛坯多市板料、卷料、盘料,大批量生产条件下易实现机械化和自动化。•2)实行合理的钢板排样和工艺方法,料芯利用,金属利用率高。一般可达70-85%。不仅能做到少废料无废料生产,某些情况下,边角余料也得到充分利用。•3)批量生产,制件成本低。是一种节能的加工方法。•4)压力机工作简单,易于培养熟练的操作工人。2、加工技术方面1)、应用广泛。冲压技术不仅可以加工金属材料,还可以加工非金属材料;不但可以加工金属板料,还可以加工金属线材和棒料;不仅可以加工小型制件,还可以加工汽车大型零件。2)产品精度高,冲压保持架通过模具冲压成形,尺寸精度靠模具保证,所以质量稳定。具有高的精度和互换性。3)、在材料消耗不大的情况下可以获得刚性好,重量轻,而且形状复杂的保持架。4)机加工无法实现的产品,可以采用模具冲压成形。再压力机的简单冲压下,可以获得其他...
