PC构件吊装工程施工方案VIP免费

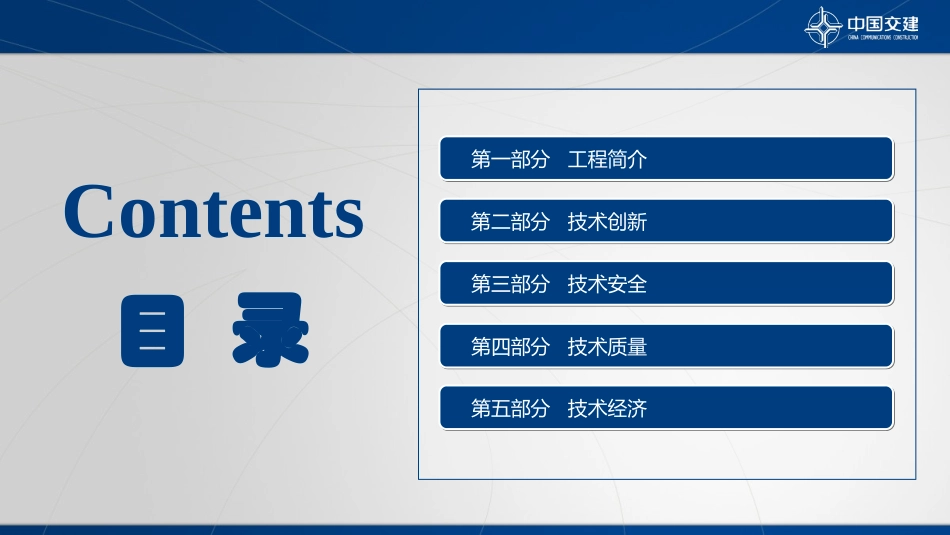

交融天下建者无疆新建九年一贯制学校项目PC构件安装工程专项施工方案汇报材料张家港高铁新城（东南片区）基础设施及公共建设配套项目Contents目录第一部分工程简介第一部分工程简介第二部分技术创新第二部分技术创新第三部分技术安全第三部分技术安全第四部分技术质量第四部分技术质量第五部分技术经济第五部分技术经济Contents一、工程简介高铁新城简介张家港高铁新城项目总体涵盖房建工程、市政工程和水景绿化工程三个大板块，其中房建板块建筑面积1565870㎡，融合有安置房住宅、学校公建、综合医院、次级体育中心、道路交通配套设施等多种业态；市政板块道路总长约160km，包含有城市高架快速路、城市主干道、城市次干道、城市支路、有轨电车、盾构隧道、下穿路涵等业态；水景绿化5780183㎡：包括防护绿化、公园绿化和水域景观3大子项。业主单位：张家港市高铁投资发展有限公司建设单位：中交一公局集团有限公司、中交一公局第二工程有限公司、中交公路规划设计院有限公司联合体合同工期：工期1827日历天，2019.11.30-2024.11.30中标金额：工程总承包208.51295亿元（其中：勘察设计费4.248亿元，工程施工费204.26495亿元）〇、前言工程概况（第一个公建、创优）新建九年一贯制学校项目总用地面积78110.94m²，建筑面积79051.95m²，建设内容包括：地下室、小学部教学楼、中学部教学楼、综合楼、艺体食堂综合楼、宿舍楼、运动场看台、门卫室8个单体，20804.7m²运动场、30770.12m²绿化工程等。该项目是张家港区域的首个公建项目，质量创优目标为扬子杯。本工程装配式建筑设计包括PC叠合板、预制楼梯和ALC轻质隔墙。工程简介PC设计图叠合板主要工程量序号楼栋号板1综合楼厚度面积（㎡）方量（m³）2初中教学楼6cm7888.91267.033小学教学楼6cm7208.52355.734宿舍楼6cm7999.53487.865艺体食堂楼6cm3748304.236合计/26844.961414.85工程简介工程重点、难点可利用面积较小，场平布置困难本工程建筑占地面积29936㎡，区域占地面积34361㎡，可用空地仅5400㎡。为较为密集的建筑群，场地可利用空间小，施工总体平面布局较为复杂，PC构件堆场规划布置场地有限，受场内运输条件影响须充分考虑构件堆场的规划、分区布置。公建建筑多为大跨度，大截面构件，装配式施工难度大本工程基本梁跨度为8m左右，梁柱部位钢筋密集，PC叠合板安装困难。同时本工程为公司第一个装配式公建，涉及到构件优化、运输、存放、吊装、安装等多项施工内容，现场施工技术人员经验缺乏。建筑轮廓Contents二、技术创新垂直运输布局技术创新在大型机械的选择上，从PC板吊装的要求出发，即选取最远端PC构件和最重PC构件做最不利分析，保证PC堆场可直接吊装就位。经过分析计算，小学部、行政综合楼、宿舍楼、初中部四栋单体楼采用QTZ125（6513）塔吊，行政综合楼采用TY250-7020塔吊安装。同时，PC板最重约1.77t，临时道路设计考虑吊装车辆及构件车辆的运行，故分一般区域和PC区域专门进行设置，做法如下：PC道路设计其他区域硬化设计构件编号技术创新PC板构件统计：依据设计图纸，对PC板进行编号统计，并计算出每块PC板的尺寸及重量，依据塔吊理论起吊范围进行分区堆放，确保有效场地最大合理化利用。PC构件编号场地规划技术创新本工程PC构件存放场地规划4处，分楼栋，就配重，按区域进行堆放，便于吊装。构件堆放场地必须坚实稳固，排水良好，以防止构件产生裂纹和变形，在吊装施工的过程中更要注意成品保护的方法，在保证安全的前提下，要使PC结构轻吊轻放，PC板叠放6层，中间用木方分隔，方木为柔性结构，这样可以有效降低PC结构的受损。现场堆放时，应按吊装顺序和型号分别配套堆放，对超重构件分区堆放，确保堆放场内所有构件均在塔吊起重能力范围内。堆垛之间设置宽度为1米的通道。预制构件堆放区布置图预制构件堆放区总体平面图预制构件分区堆放图现场堆放示意场地设计说明（堆场位置）平面布局上，现场采用设备和分区双控——根据PC堆放区域，结合设备调运能力环，合理规划场地布置。依据单体楼栋最远、最重构件进行计算分析。技术创新场地设计说明（塔吊位置）小学部吊装平面分析图行政综合楼吊装平面...
