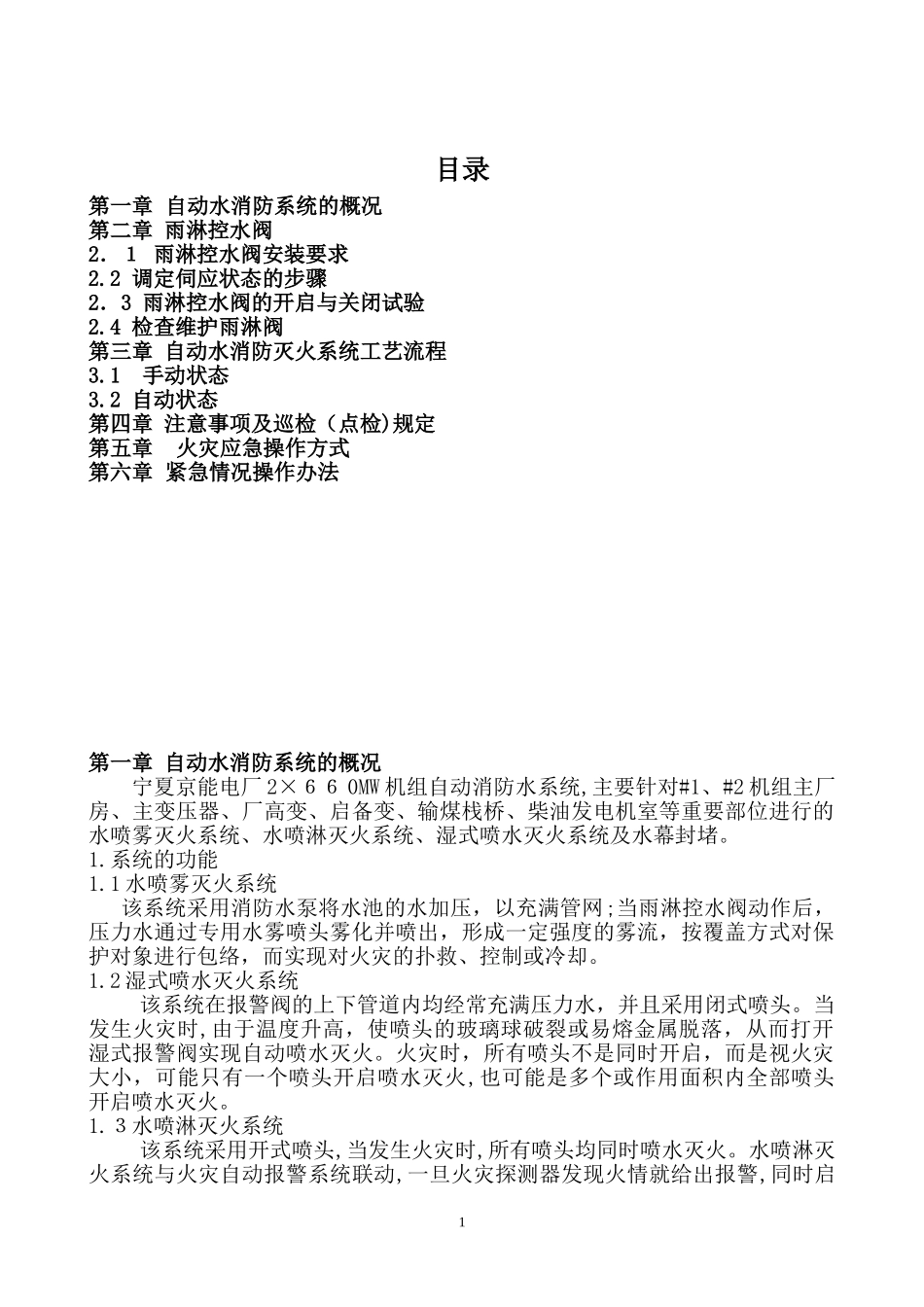

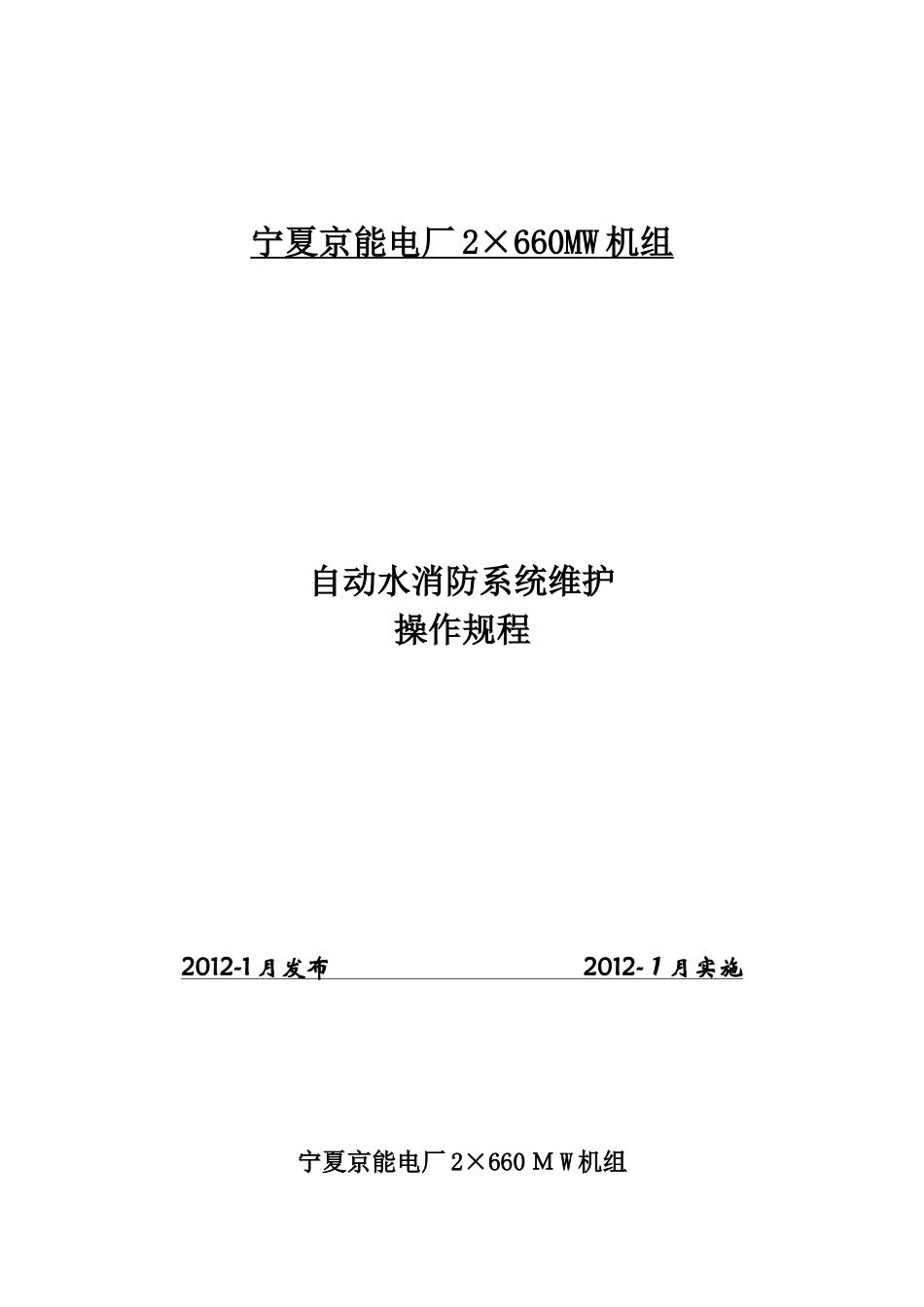

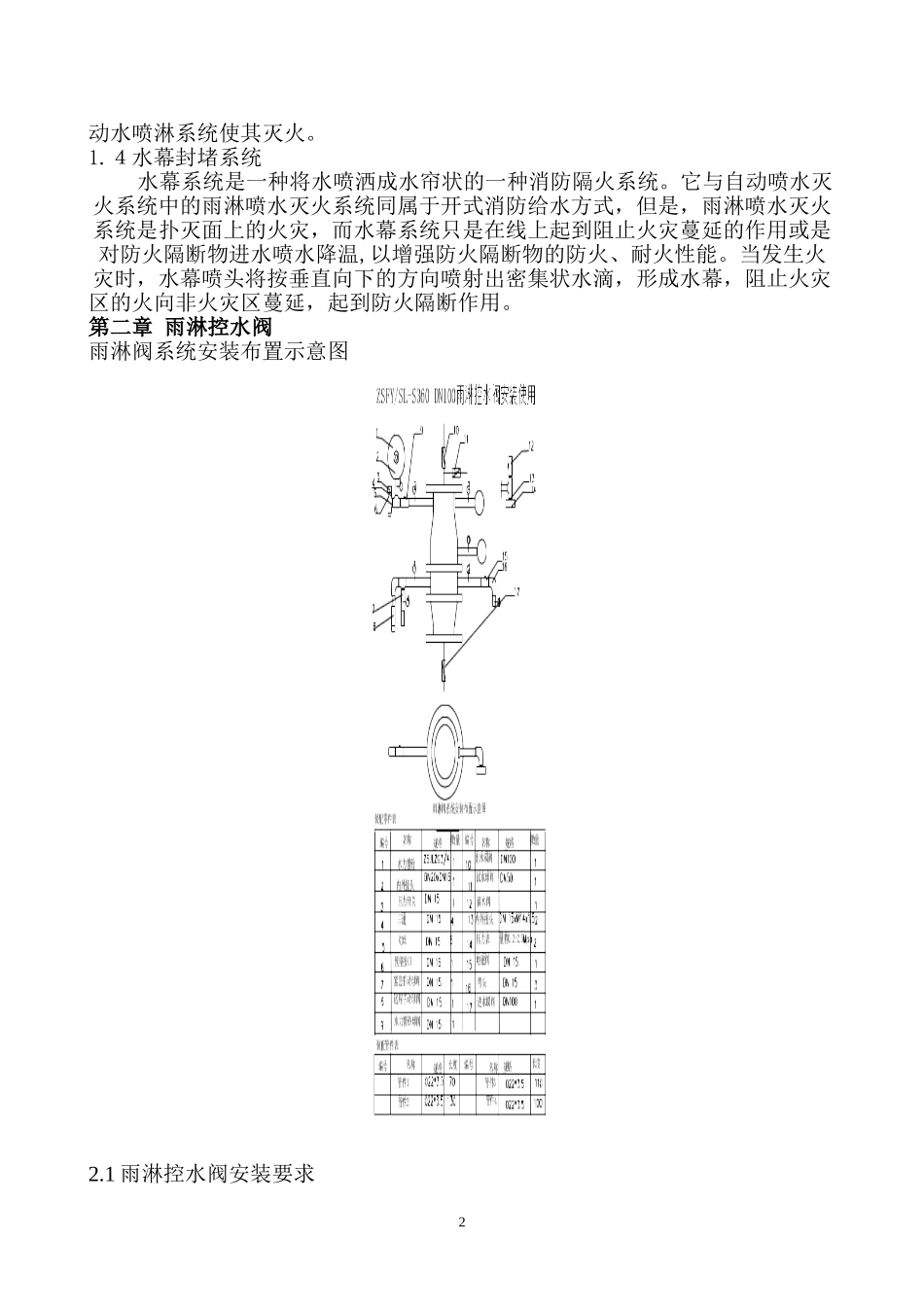

宁夏京能电厂2×660MW机组自动水消防系统维护操作规程2012-1月发布2012-１月实施宁夏京能电厂2×660ＭW机组目录第一章自动水消防系统的概况第二章雨淋控水阀2．１雨淋控水阀安装要求2.2调定伺应状态的步骤2．3雨淋控水阀的开启与关闭试验2.4检查维护雨淋阀第三章自动水消防灭火系统工艺流程3.1手动状态3.2自动状态第四章注意事项及巡检（点检)规定第五章火灾应急操作方式第六章紧急情况操作办法第一章自动水消防系统的概况宁夏京能电厂2×６６0MW机组自动消防水系统,主要针对#1、#2机组主厂房、主变压器、厂高变、启备变、输煤栈桥、柴油发电机室等重要部位进行的水喷雾灭火系统、水喷淋灭火系统、湿式喷水灭火系统及水幕封堵。1.系统的功能1.1水喷雾灭火系统该系统采用消防水泵将水池的水加压，以充满管网;当雨淋控水阀动作后，压力水通过专用水雾喷头雾化并喷出，形成一定强度的雾流，按覆盖方式对保护对象进行包络，而实现对火灾的扑救、控制或冷却。1.2湿式喷水灭火系统该系统在报警阀的上下管道内均经常充满压力水，并且采用闭式喷头。当发生火灾时,由于温度升高，使喷头的玻璃球破裂或易熔金属脱落，从而打开湿式报警阀实现自动喷水灭火。火灾时，所有喷头不是同时开启，而是视火灾大小，可能只有一个喷头开启喷水灭火,也可能是多个或作用面积内全部喷头开启喷水灭火。1.３水喷淋灭火系统该系统采用开式喷头,当发生火灾时,所有喷头均同时喷水灭火。水喷淋灭火系统与火灾自动报警系统联动,一旦火灾探测器发现火情就给出报警,同时启1动水喷淋系统使其灭火。1.４水幕封堵系统水幕系统是一种将水喷洒成水帘状的一种消防隔火系统。它与自动喷水灭火系统中的雨淋喷水灭火系统同属于开式消防给水方式，但是，雨淋喷水灭火系统是扑灭面上的火灾，而水幕系统只是在线上起到阻止火灾蔓延的作用或是对防火隔断物进水喷水降温,以增强防火隔断物的防火、耐火性能。当发生火灾时，水幕喷头将按垂直向下的方向喷射出密集状水滴，形成水幕，阻止火灾区的火向非火灾区蔓延，起到防火隔断作用。第二章雨淋控水阀雨淋阀系统安装布置示意图2.1雨淋控水阀安装要求22.1.1雨淋控水阀组周围应有足够的空间，参考尺寸:高ⅹ宽ⅹ厚≧700ⅹ750ⅹ300（单位：mm)，以便于安装维修2.1.2安装之前,管道必须彻底清洗干净,不得有任何杂物,严禁安装时将铁屑、焊渣、沙粒等杂物带入雨淋阀2.1．３雨淋控水系统前后管道必须固定牢固,不得晃动２.1.4雨淋控水阀系统附件的安装应考虑采用麻绳灌铅油的的密封方式２.1.5进出口法兰的公称压力PN1.6MPａ，据此选用配套蝶阀。2.1.6电磁阀（１5）使用DＣ24Ｖ±3V，1A的直流电源驱动,压力开关提供24V无源常开触点，具体接线图由雨淋阀控制箱提供。2．1．7对有腐蚀或要求较高的场所可采用不锈钢雨淋阀、环境温度0℃以下的场所可对雨淋阀采取保温措施。2．2调定伺应状态的步骤2.２.1关闭下列控水阀门：进水蝶阀（17）,试水球阀(１１)，出水蝶阀（1０），水力警铃球阀(9),紧急手动球阀（7）;打开远程手动球阀(8）2.2.2检查并确认系统主管网处于供压或稳压状态；２.2．3开启进水蝶阀(１７），使雨淋阀充水;2.2.4完全开启试水球阀(11)，试水管停止出水后，保持3分种，再关闭试水球阀(11)；2.2.5开启出水蝶阀（10）,球阀(９);此时雨淋控水阀组处于伺应状态,各阀门所处状态为正常伺应状态:进水蝶阀（１７）:开启；试水球阀（11):关闭;出水蝶阀（１0)：开启；水力警铃球阀(9):开启；紧急手动球阀(7）：关闭；远程手动球阀(８):关闭;2.３雨淋控水阀的开启与关闭试验２．3.1在雨淋阀处于伺应状态、系统主管网压力始终不低于０.15Mpa(即使雨淋阀开启）的前提下,关闭出水蝶阀(10),打开试水球阀(11),可分别进行雨淋阀的电动开启、现场手动开启、远程手动开启试验。2.3．2自动：设法（自动或电控手动）使雨淋阀控制电磁阀（1５）通电开启，雨淋阀应相应开启,检查试水管出水情况和水力警铃报警情况；使雨淋阀控制电磁阀（1５)断电关闭,雨淋阀应相应关闭2.3.３手动：打开雨淋阀紧急手动球阀(7），雨淋阀应相应开启，检查试水管出水情况和水力警铃报警情况;关闭雨淋阀紧急手动球阀（7),雨淋阀应...
