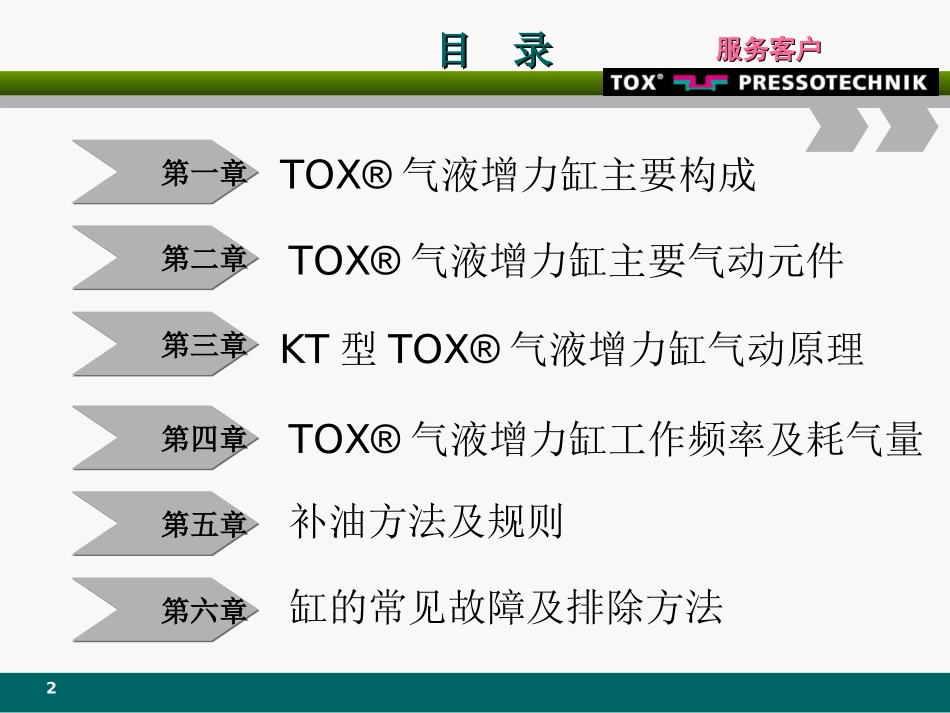

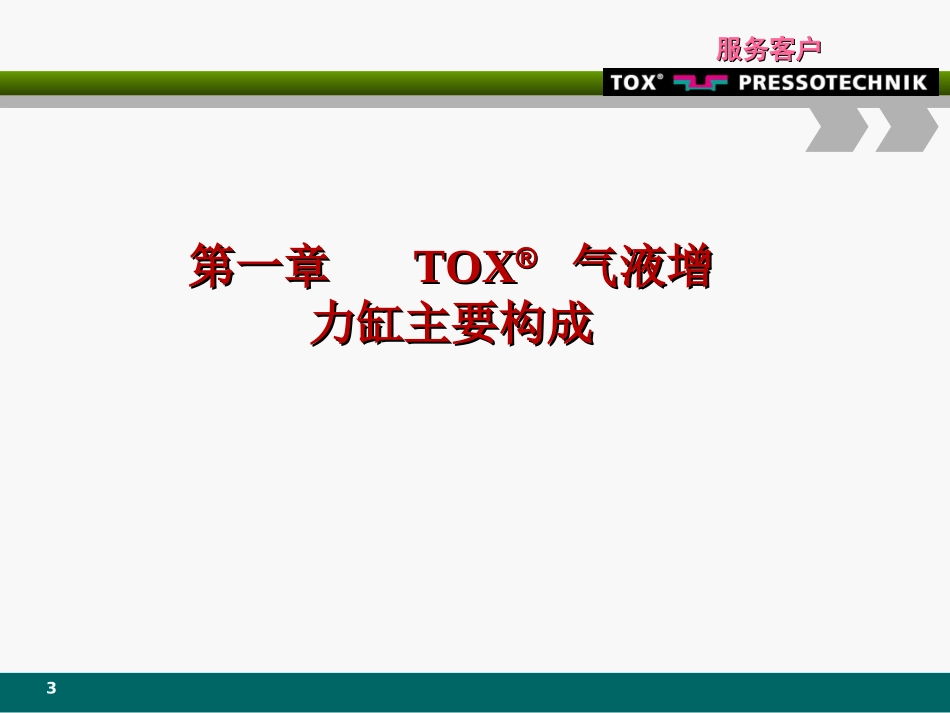

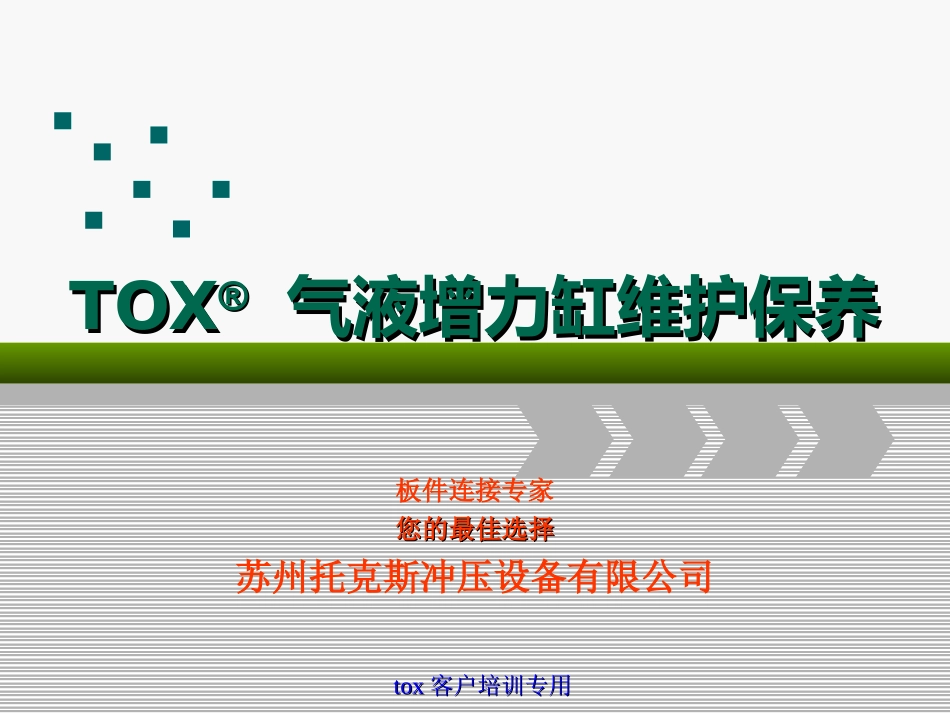

toxtox客户培训专用客户培训专用TOXTOX气液增力缸维护保养气液增力缸维护保养板件连接专家您的最佳选择您的最佳选择苏州托克斯冲压设备有限公司服务客户服务客户2TOX气液增力缸主要构成目录目录第一章第一章KT型TOX气液增力缸气动原理补油方法及规则缸的常见故障及排除方法TOX气液增力缸主要气动元件第三章第三章第二章第二章第四章第四章第六章第六章第五章第五章TOX气液增力缸工作频率及耗气量服务客户服务客户3第一章第一章TOXTOX气液增气液增力缸主要构成力缸主要构成服务客户服务客户41.1主要构成服务客户服务客户5服务客户服务客户61.2内置力行程转换阀、机械弹簧的S型TOX缸内部结构服务客户服务客户71.3外置力行程转换阀、空气弹簧S型TOX缸内部结构服务客户服务客户8第二章第二章TOXTOX气液增力缸主要气动元件气液增力缸主要气动元件服务客户服务客户92.12.1气簧气簧2.22.2快进行程向力行程转换的控制快进行程向力行程转换的控制2.32.3总行程调节装置总行程调节装置2.42.4测量及控制接口测量及控制接口2.52.5二联件二联件注意！输入气液增力缸的压缩空气必须干燥！！否则将损坏缸内零部件及密封圈！服务客户服务客户102.1气簧的特点及调整2.特点：1.气簧—在增压空气活塞与储油活塞之间，以压缩空气替代原有的金属弹簧功能，即为所说的气簧。气簧的气压由精密减压阀调节控制,其最小刻度为0.1bar。1）使增力活塞复位，又能使储油腔产生预压力，保证在任何使用状况下气液增力缸都能可靠地工作；2）用来修正气压与油压的关系；出厂的缸在一定气压下，若其输出油压偏小，则可减小气簧的压力，使输出的油压增大。反之将气簧的压力调大。3空气弹簧的功用是：1)气簧的工作压力在Pel=0.5bar—1.0bar内,一般调为0.8bar。压力调节阀要求的最小气源压力要达到Pmin=2.5bar。2)气簧本身消耗极微量的空气，因此只有很轻的很稳定的喷气声。其自身的空气量与气源压力有关。服务客户服务客户114.空气弹簧的调整：因气簧在出厂前已调节好，原则上不允许再作调整，但有时因客户已将气簧压力调乱，因此出现不良现象或故障，在这种情况下，才需对气簧作调整，具体方法如下：1、在关机状态下，松开闷头，接上气簧专用气压表；2、在开机工作状态下，观察气压表显示的数据是否符合要求：2.1如气压虽恒定，但与要求不符，则须作调整如下：A.松开锁定螺母；B.若相对一定气压下，输出油压值偏大，则顺时针旋转调节手柄，增大气簧输出气压；C.若相对一定气压下，输出油压值偏小，逆时针旋转调节手柄，则可减小气簧输出气压；D.调整完毕后，将锁定螺母旋紧。2.2如气压在工作过程中不断增大，则须作调整如下：A.关机后，拆下气簧，拆开检查清洗；B.再装上气簧，重复2.1项操作。2.3如气簧无压力，经调节也无任何反应，则须检查气路，如气路都完好，则气簧送修或更换。锁定螺母调节手柄气压表接口服务客户服务客户12空气输出口4）如图所示拆开气簧并检查气路，注意特别要将白色或黄色的小虑芯清理干净。注意：用户不允许自行调节气簧减压阀！！！气源输入口服务客户服务客户135空气弹簧的修理溢气口锥形阀气源输入口针形孔密封圈1密封圈21）检查溢气口是否正常排气；2）用螺丝批将锥形阀沿逆时针方向拧开，注意松开前需用手顶住防止密封圈2从气口吹落；3）用气枪清理锥形阀及气簧内的杂质。进气方向服务客户服务客户141）如果单向阀“X”打开过大，将提前产生力行程，以致于在工作活塞未遇阻力时就提前进入了力行程（失控状态）。2)如果单向阀“X”完全关闭，缸将无法产生力行程。3)出厂时“X”阀已调好，正常使用时请勿调节。力行程转换阀3（内置）锁紧螺母调整螺钉2.2快进行程向力行程的转换控制1）缸处于返程静止状态，松开“X”阀锁紧螺母1。2）用“一”字螺丝刀顺时针方向旋转调节螺栓，直至将其完全关闭，此时气液增力缸无力行程。（注：不要用力过大）3）启动气液增力缸使工作活塞杆伸出并使之保持伸出状态。逆时针方向缓慢旋转调节螺栓，直至感觉到有力行程转换为止。4）将“X”阀锁紧螺母拧紧即可。1.常见问题2.调整方法服务客户服务客户153.力行程转换阀的清理服务客户服务客...
