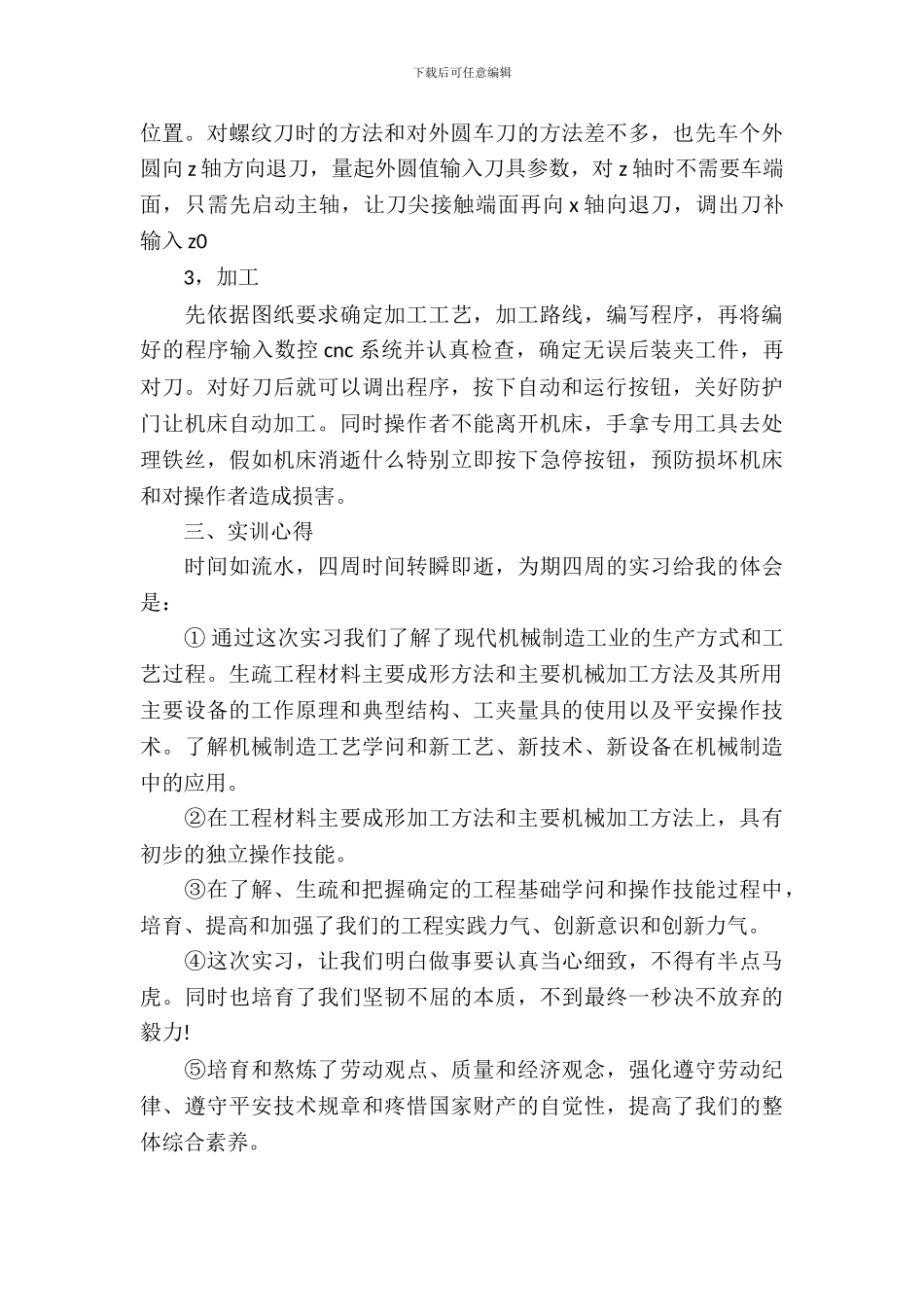

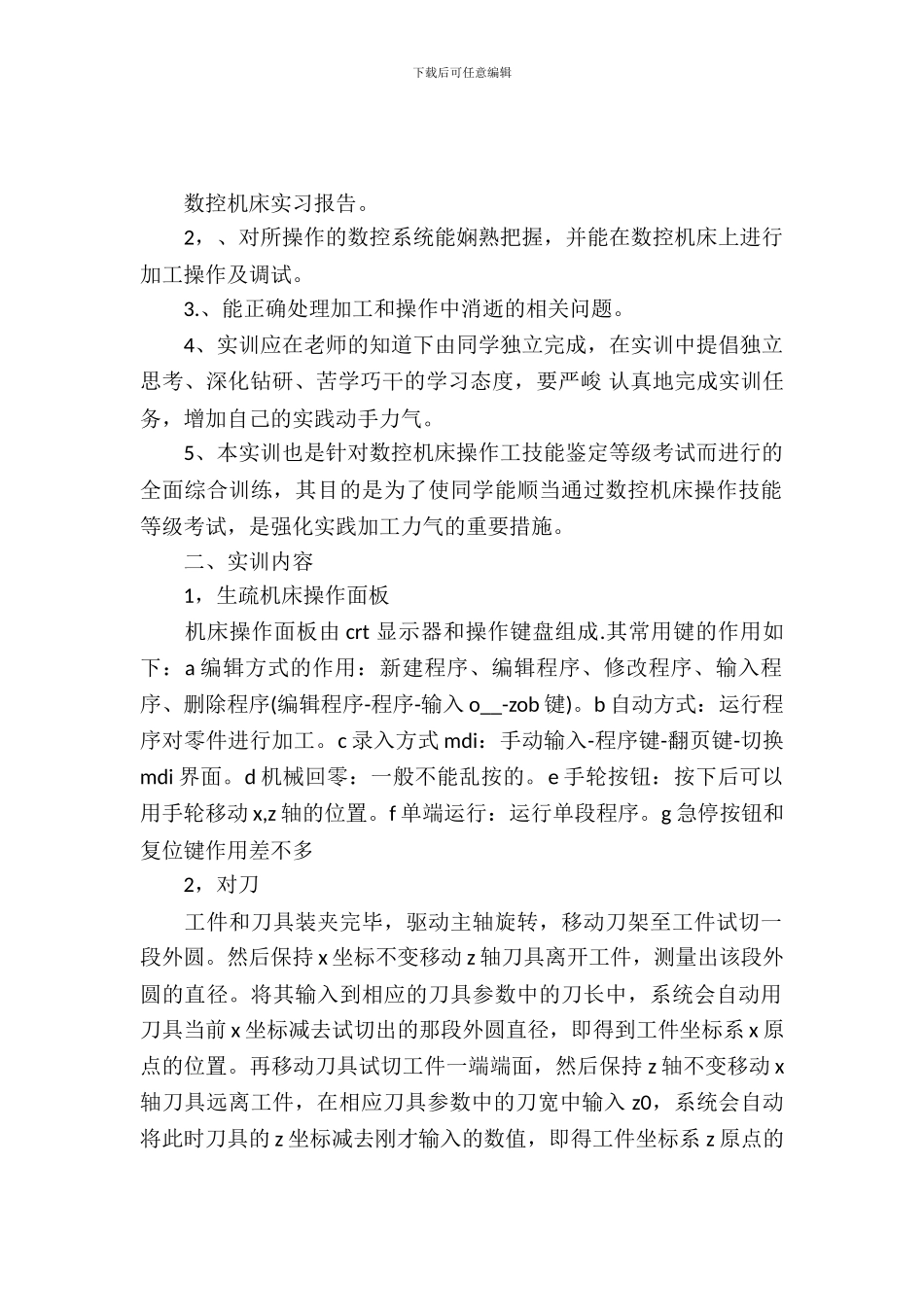

下载后可任意编辑20XX 年工科生数控机床实习报告范文 指导老师: (校内) 指导老师: (单位)姓 名: 专业: 班级: 实习单位: 实习岗位: 实习时间: 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 数控机床实习报告。 2,、对所操作的数控系统能娴熟把握,并能在数控机床上进行加工操作及调试。 3.、能正确处理加工和操作中消逝的相关问题。 4、实训应在老师的知道下由同学独立完成,在实训中提倡独立思考、深化钻研、苦学巧干的学习态度,要严峻 认真地完成实训任务,增加自己的实践动手力气。 5、本实训也是针对数控机床操作工技能鉴定等级考试而进行的全面综合训练,其目的是为了使同学能顺当通过数控机床操作技能等级考试,是强化实践加工力气的重要措施。 二、实训内容 1,生疏机床操作面板 机床操作面板由 crt 显示器和操作键盘组成.其常用键的作用如下:a 编辑方式的作用:新建程序、编辑程序、修改程序、输入程序、删除程序(编辑程序-程序-输入 o__-zob 键)。b 自动方式:运行程序对零件进行加工。c 录入方式 mdi:手动输入-程序键-翻页键-切换mdi 界面。d 机械回零:一般不能乱按的。e 手轮按钮:按下后可以用手轮移动 x,z 轴的位置。f 单端运行:运行单段程序。g 急停按钮和复位键作用差不多 2,对刀 工件和刀具装夹完毕,驱动主轴旋转,移动刀架至工件试切一段外圆。然后保持 x 坐标不变移动 z 轴刀具离开工件,测量出该段外圆的直径。将其输入到相应的刀具参数中的刀长中,系统会自动用刀具当前 x 坐标减去试切出的那段外圆直径,即得到工件坐标系 x 原点的位置。再移动刀具试切工件一端端面,然后保持 z 轴不变移动 x轴刀具远离工件,在相应刀具参数中的刀宽中输入 z0,系统会自动将此时刀具的 z 坐标减去刚才输入的数值,即得工件坐标系 z 原点的下载后可任意编辑位置。对螺纹刀时的方法和对外圆车刀的方法差不多,也先车个外圆向 z 轴方向退刀,量起外圆值输入刀具参数,对 z 轴时不需要车端面,只需先启动主轴,让刀尖接触端面再向 x 轴向退刀,调出刀补输入 z0 3,加工 先依据图纸要求确定加工工艺,加工路线,编写程序,再将编好的程序输入数控 cnc 系统并认真检查,确定无误后装夹工件,再对刀。对好刀后就可以调出程序,按下自动和运行按钮,关好防护门让机床自动加工。同时操作者不能离开机床,手拿专用工具去处理铁丝,...
