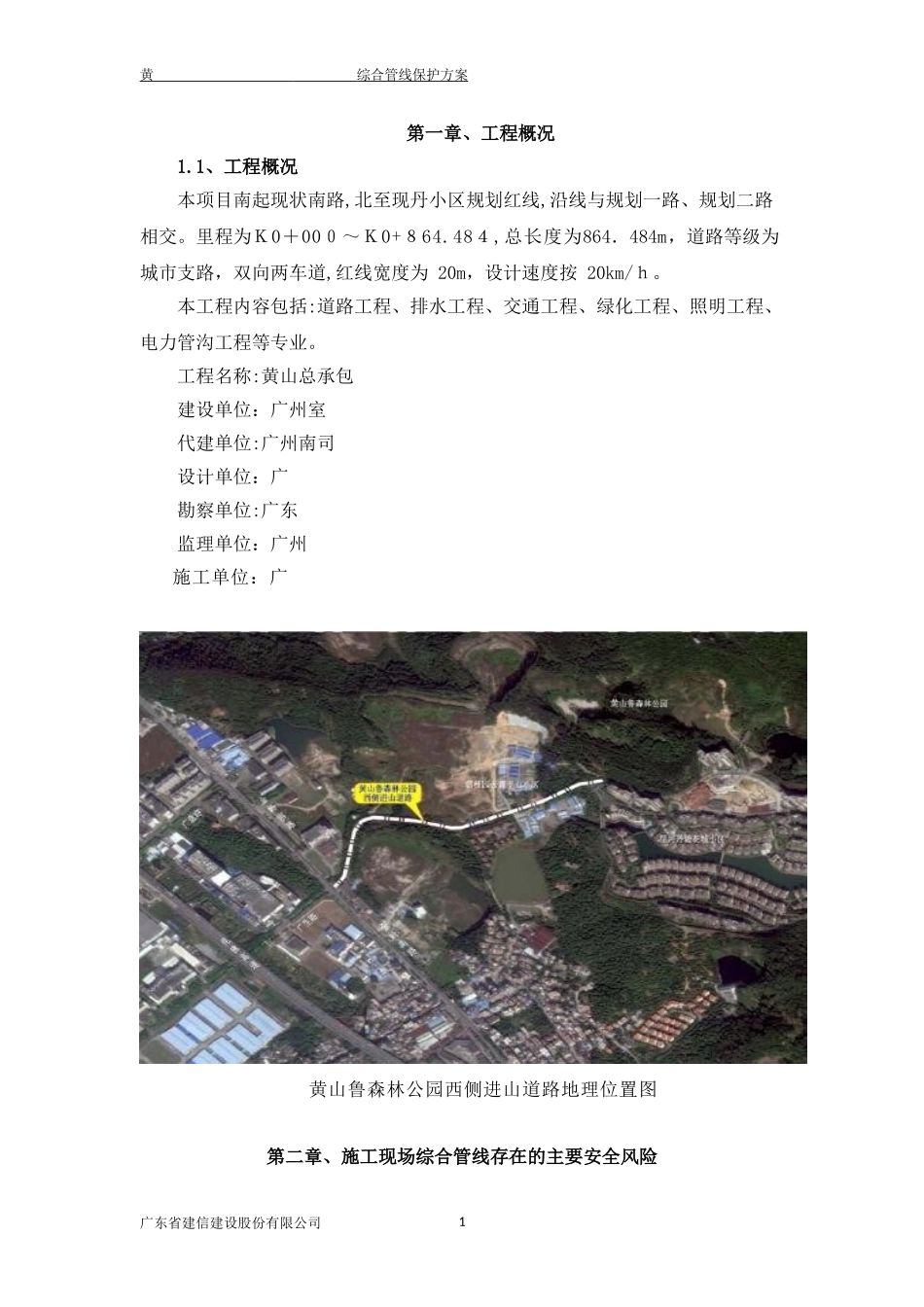

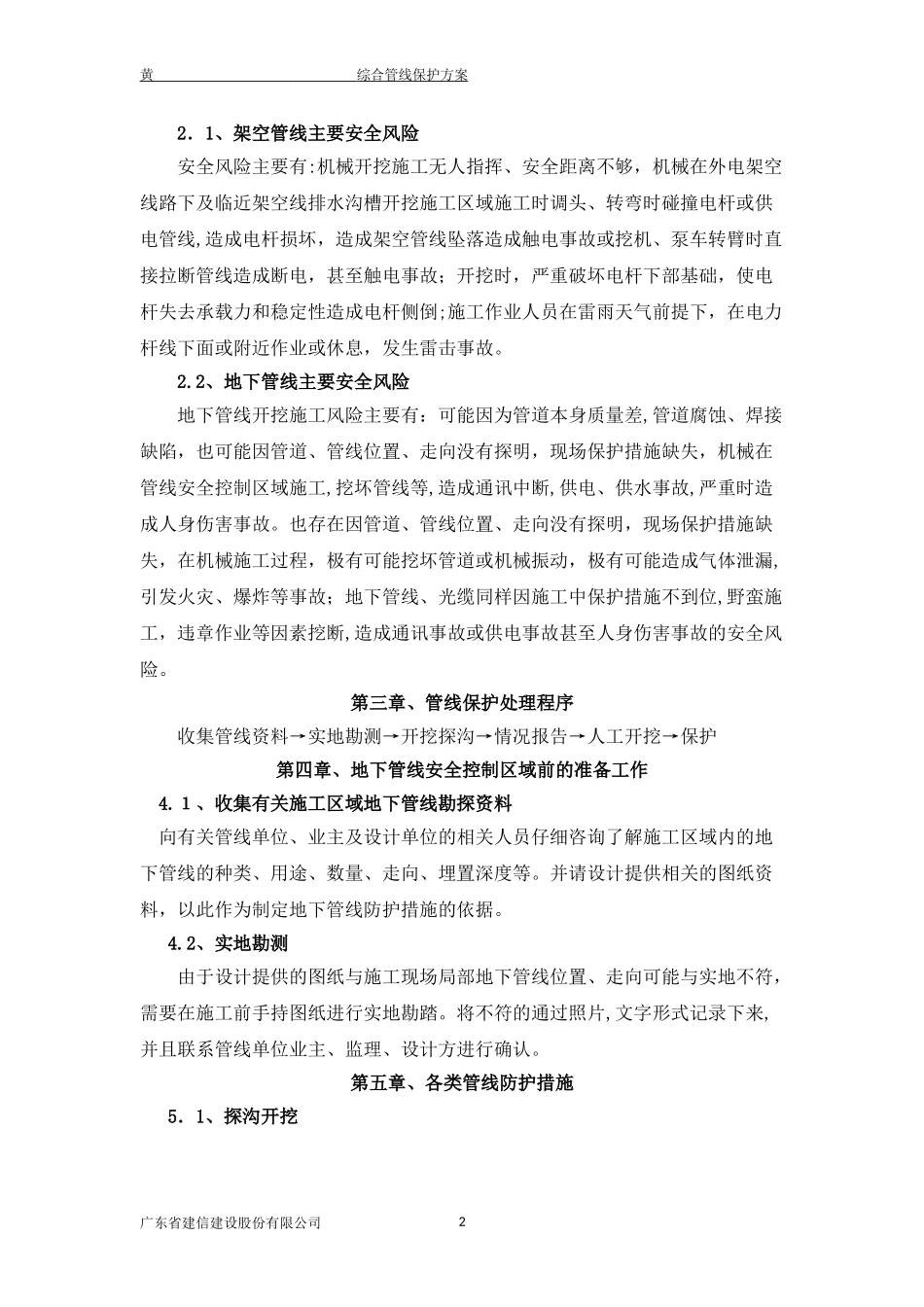

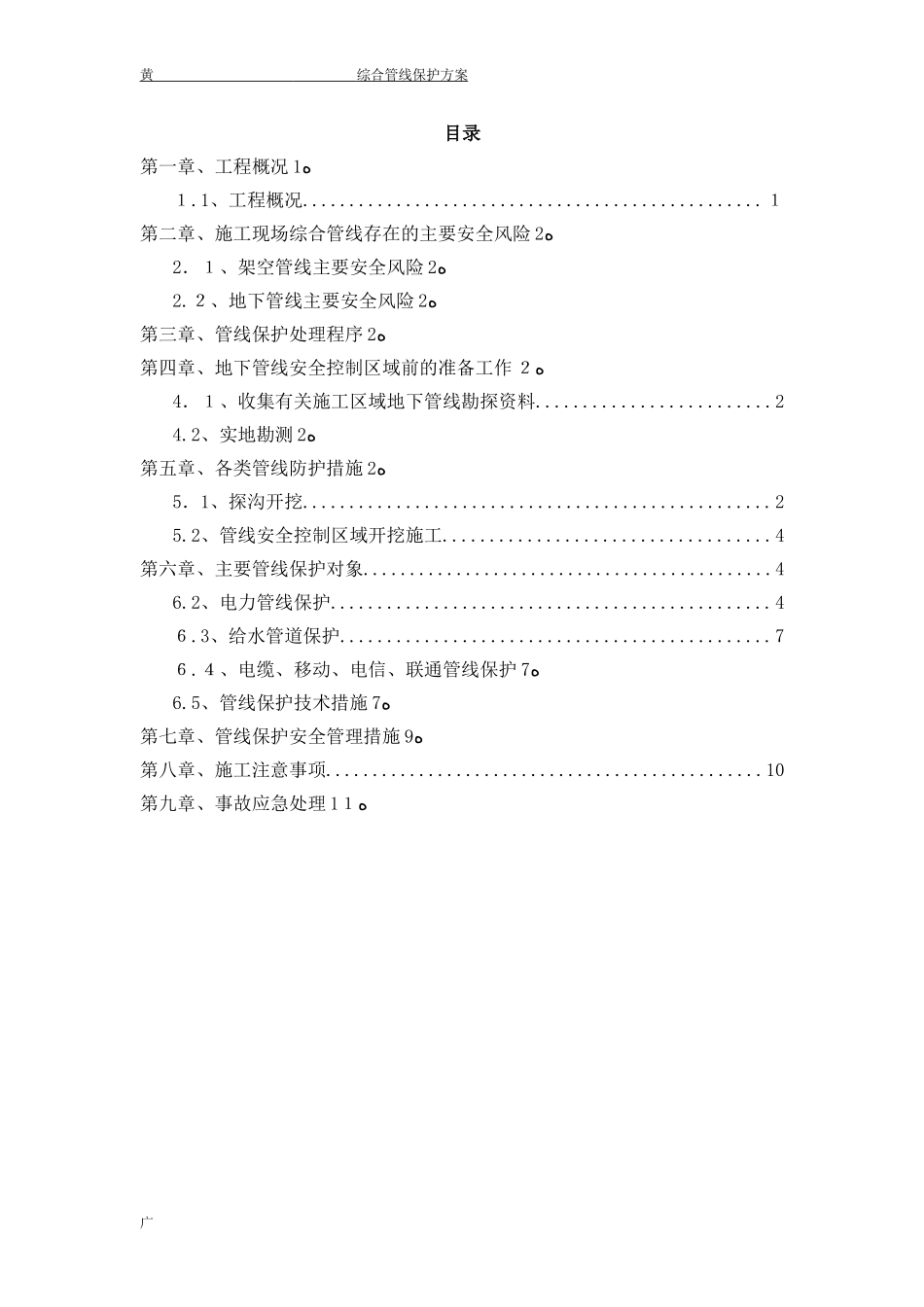

黄综合管线保护方案目录第一章、工程概况ﻩ1１.1、工程概况.................................................１第二章、施工现场综合管线存在的主要安全风险ﻩ22．１、架空管线主要安全风险ﻩ22.２、地下管线主要安全风险ﻩ2第三章、管线保护处理程序ﻩ2第四章、地下管线安全控制区域前的准备工作ﻩ２4．１、收集有关施工区域地下管线勘探资料.........................24.2、实地勘测ﻩ2第五章、各类管线防护措施ﻩ25．1、探沟开挖..................................................25.2、管线安全控制区域开挖施工...................................4第六章、主要管线保护对象............................................46.2、电力管线保护...............................................4６.3、给水管道保护..............................................7６.４、电缆、移动、电信、联通管线保护ﻩ76.5、管线保护技术措施ﻩ7第七章、管线保护安全管理措施ﻩ9第八章、施工注意事项...............................................10第九章、事故应急处理ﻩ1１广1黄综合管线保护方案第一章、工程概况1.1、工程概况本项目南起现状南路,北至现丹小区规划红线,沿线与规划一路、规划二路相交。里程为Ｋ0＋00０～Ｋ0+８64.48４,总长度为864．484m，道路等级为城市支路，双向两车道,红线宽度为20m，设计速度按20km/ｈ。本工程内容包括:道路工程、排水工程、交通工程、绿化工程、照明工程、电力管沟工程等专业。工程名称:黄山总承包建设单位：广州室代建单位:广州南司设计单位：广勘察单位:广东监理单位：广州施工单位：广黄山鲁森林公园西侧进山道路地理位置图第二章、施工现场综合管线存在的主要安全风险广东省建信建设股份有限公司2黄综合管线保护方案2．1、架空管线主要安全风险安全风险主要有:机械开挖施工无人指挥、安全距离不够，机械在外电架空线路下及临近架空线排水沟槽开挖施工区域施工时调头、转弯时碰撞电杆或供电管线,造成电杆损坏，造成架空管线坠落造成触电事故或挖机、泵车转臂时直接拉断管线造成断电，甚至触电事故；开挖时，严重破坏电杆下部基础，使电杆失去承载力和稳定性造成电杆侧倒;施工作业人员在雷雨天气前提下，在电力杆线下面或附近作业或休息，发生雷击事故。2.2、地下管线主要安全风险地下管线开挖施工风险主要有：可能因为管道本身质量差,管道腐蚀、焊接缺陷，也可能因管道、管线位置、走向没有探明，现场保护措施缺失，机械在管线安全控制区域施工,挖坏管线等,造成通讯中断,供电、供水事故,严重时造成人身伤害事故。也存在因管道、管线位置、走向没有探明，现场保护措施缺失，在机械施工过程，极有可能挖坏管道或机械振动，极有可能造成气体泄漏,引发火灾、爆炸等事故；地下管线、光缆同样因施工中保护措施不到位,野蛮施工，违章作业等因素挖断,造成通讯事故或供电事故甚至人身伤害事故的安全风险。第三章、管线保护处理程序收集管线资料→实地勘测→开挖探沟→情况报告→人工开挖→保护第四章、地下管线安全控制区域前的准备工作4.１、收集有关施工区域地下管线勘探资料向有关管线单位、业主及设计单位的相关人员仔细咨询了解施工区域内的地下管线的种类、用途、数量、走向、埋置深度等。并请设计提供相关的图纸资料，以此作为制定地下管线防护措施的依据。4.2、实地勘测由于设计提供的图纸与施工现场局部地下管线位置、走向可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符的通过照片,文字形式记录下来,并且联系管线单位业主、监理、设计方进行确认。第五章、各类管线防护措施5．1、探沟开挖广东省建信建设股份有限公司3黄综合管线保护方案1、根据图纸信息和实地勘探资料,确定管线大概位置。然后通过开挖探沟,找出浅埋地下管线。确定管线位置前施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域。探沟开挖必须使用人工。项目部成立8人的探沟开挖及管线保护施工队，专门负责探沟开挖工作。组长由刘仕鑫担任，副组长由陈广生担任，组员有陈楚辉、陈剑文、陈鹏杰、黄荣桂、李廷加。组长负责本组人员的安全及文明施...
