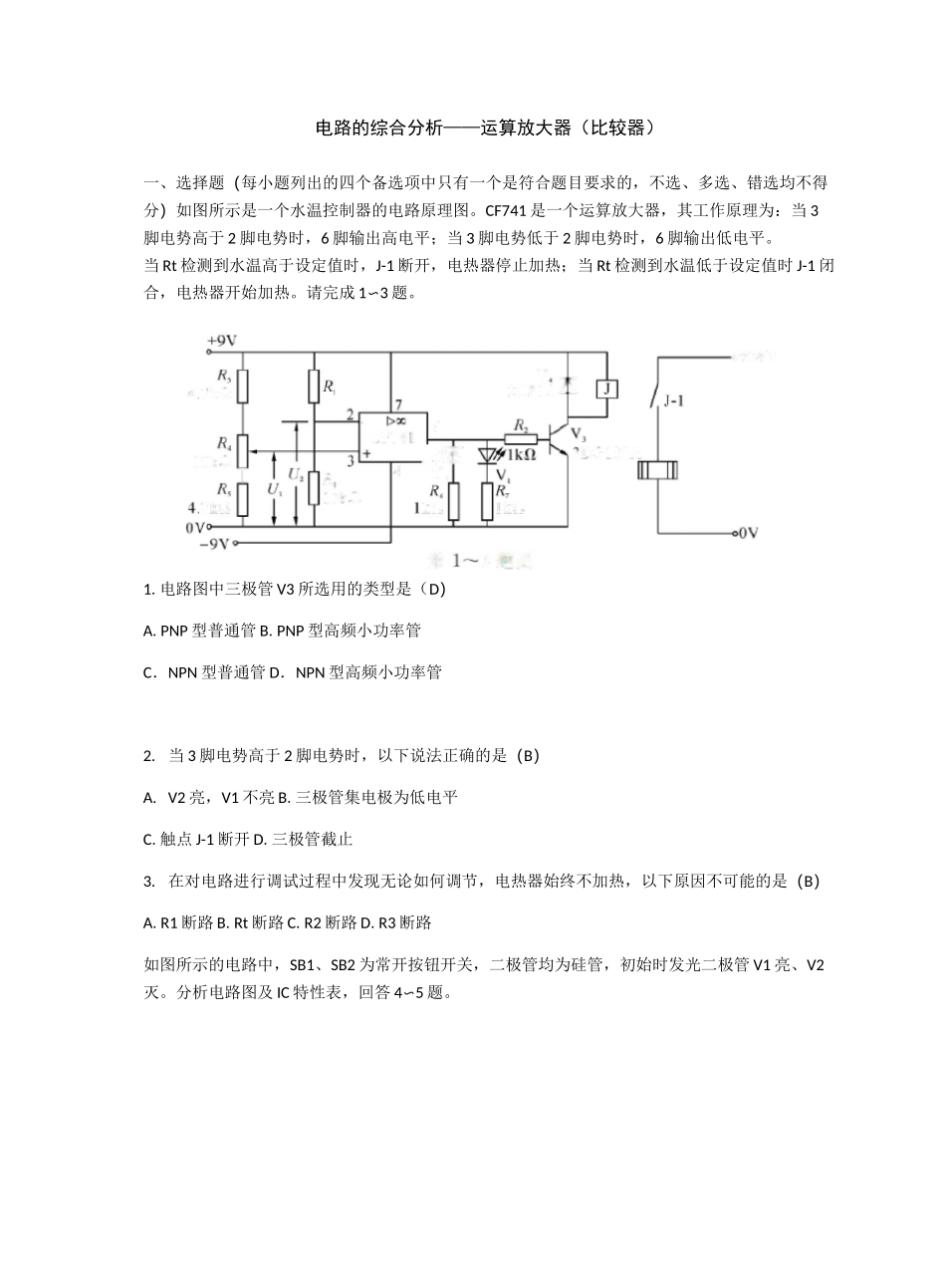

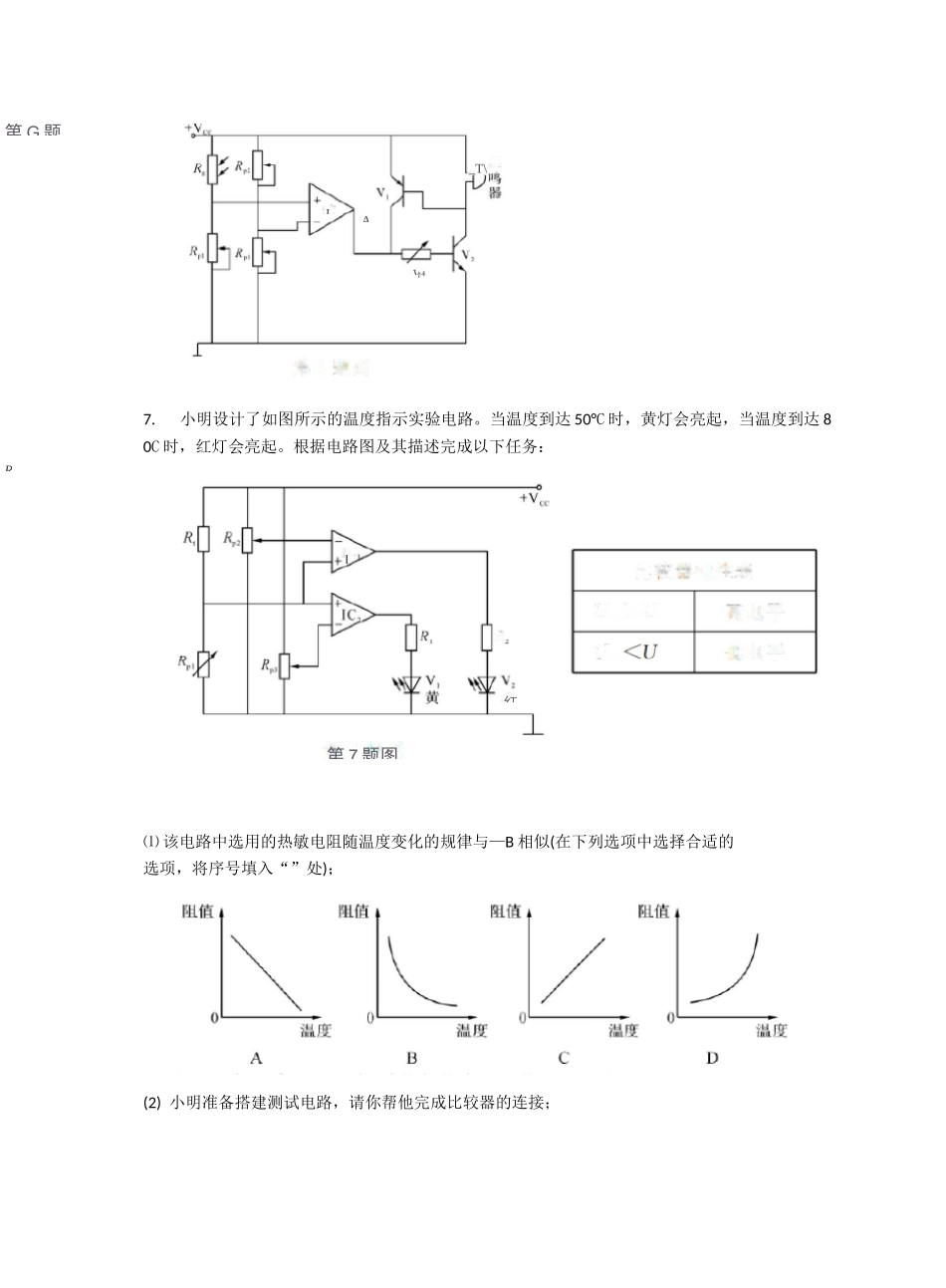

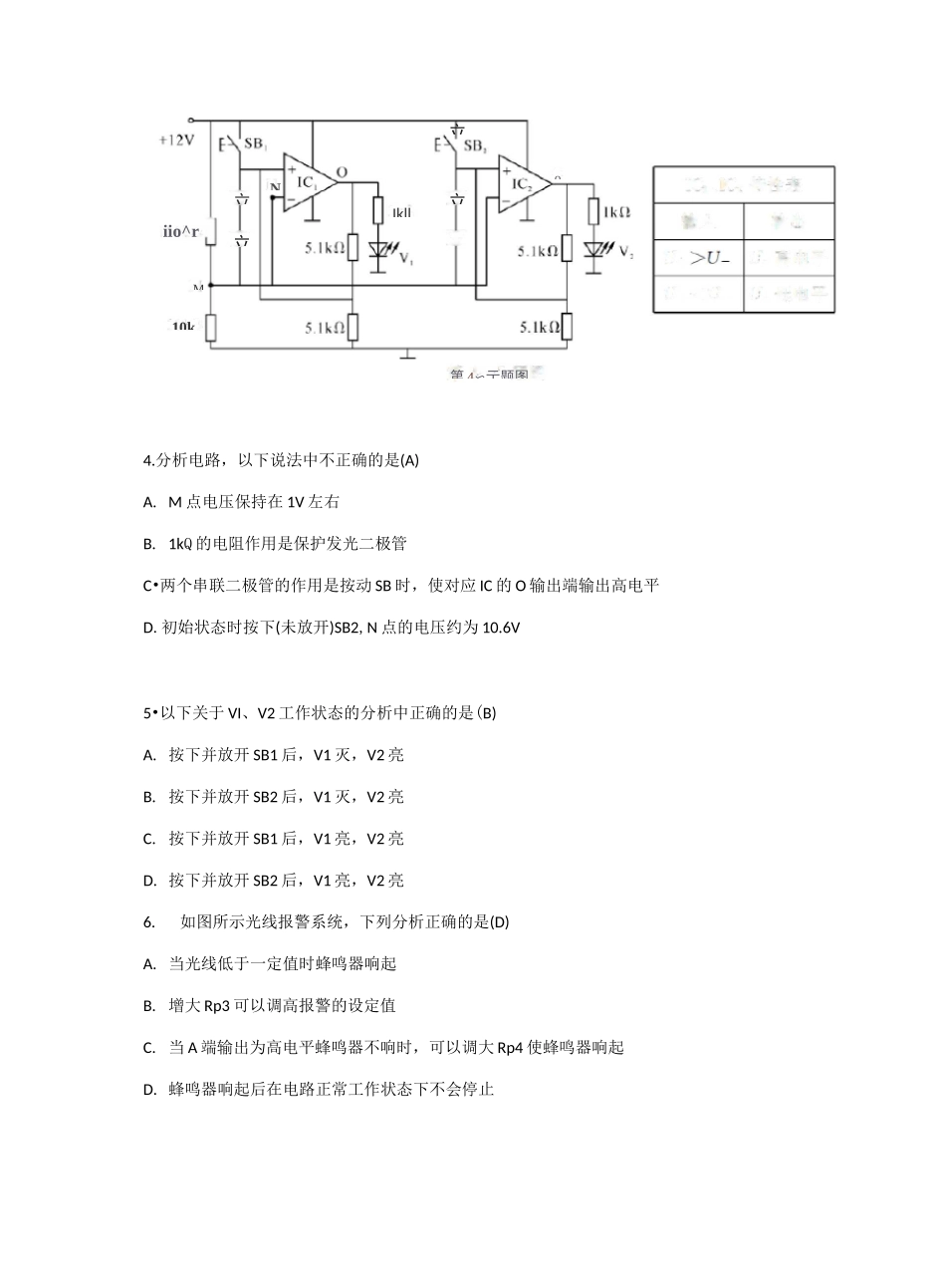

64TR笫3 题Jk7k2CP[A2S47k!lo+24icknlOk-CF74」坯v2JDU130电路的综合分析——运算放大器(比较器)一、选择题(每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)如图所示是一个水温控制器的电路原理图。CF741 是一个运算放大器,其工作原理为:当 3脚电势高于 2 脚电势时,6 脚输出高电平;当 3 脚电势低于 2 脚电势时,6 脚输出低电平。当 Rt 检测到水温高于设定值时,J-1 断开,电热器停止加热;当 Rt 检测到水温低于设定值时 J-1 闭合,电热器开始加热。请完成 1〜3 题。1.电路图中三极管 V3 所选用的类型是(D)A.PNP 型普通管 B.PNP 型高频小功率管C.NPN 型普通管 D.NPN 型高频小功率管2. 当 3 脚电势高于 2 脚电势时,以下说法正确的是(B)A. V2 亮,V1 不亮 B.三极管集电极为低电平C.触点 J-1 断开 D.三极管截止3. 在对电路进行调试过程中发现无论如何调节,电热器始终不加热,以下原因不可能的是(B)A.R1 断路 B.Rt 断路 C.R2 断路 D.R3 断路如图所示的电路中,SB1、SB2 为常开按钮开关,二极管均为硅管,初始时发光二极管 V1 亮、V2灭。分析电路图及 IC 特性表,回答 4〜5 题。1C1jCa 特性表输入输出17 十ua高电平U+U-髙电平〔几-低电平7.小明设计了如图所示的温度指示实验电路。当温度到达 50°C 时,黄灯会亮起,当温度到达 80C 时,红灯会亮起。根据电路图及其描述完成以下任务:⑴ 该电路中选用的热敏电阻随温度变化的规律与—B 相似(在下列选项中选择合适的选项,将...
