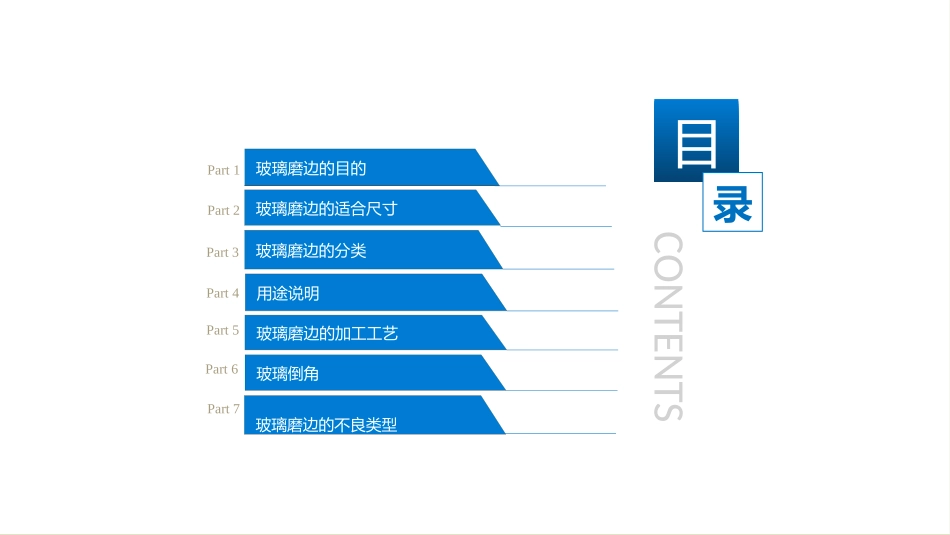

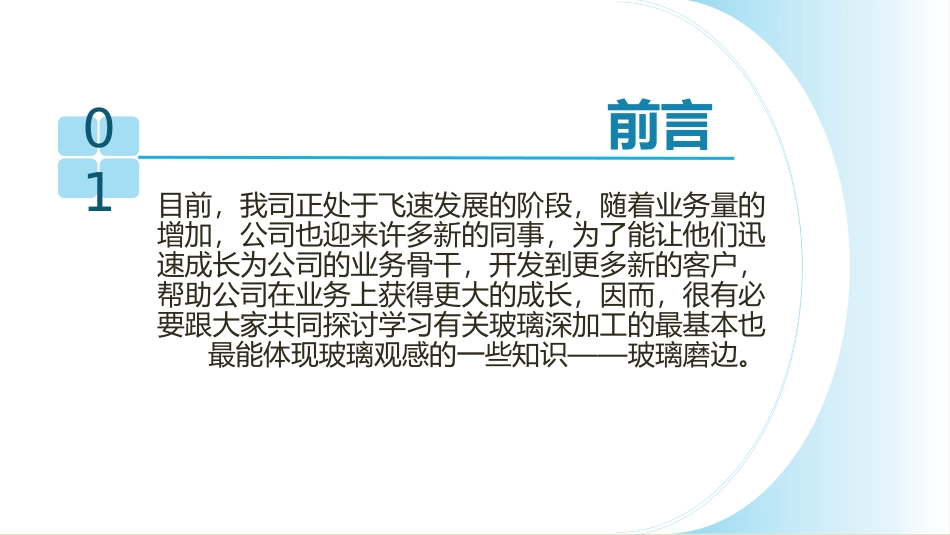

玻璃磨边知识前言目前，我司正处于飞速发展的阶段，随着业务量的增加，公司也迎来许多新的同事，为了能让他们迅速成长为公司的业务骨干，开发到更多新的客户，帮助公司在业务上获得更大的成长，因而，很有必要跟大家共同探讨学习有关玻璃深加工的最基本也最能体现玻璃观感的一些知识——玻璃磨边。01目录CONTENTS玻璃磨边的目的Part1玻璃磨边的适合尺寸Part2玻璃磨边的分类Part3用途说明Part4玻璃磨边的加工工艺Part5玻璃倒角Part6玻璃磨边的不良类型Part7一、玻璃磨边的目的•1.磨掉切割时造成的锋利棱角，防止使用时伤人。•2.玻璃边缘因切割形成的小裂口和微裂纹被磨去，消除局部应力集中现象，增加玻璃的强度。•3.经过磨边之后的玻璃的几何外形和尺寸公差符合要求。•4.对玻璃边缘进行不同档次的质量加工，即粗磨边、精磨边和抛光。•5.玻璃装配的需要•总结：使用安全，产品安全，产品外观档次需要，产品装配需要。二、玻璃磨边适合的加工尺寸•1.最小加工宽度是100mm。•2.最大加工宽度是6000mm。•以上数据由目前国内设备决定。三、玻璃磨边的分类•根据玻璃的几何形状分类•1.直边（也叫T形边）flatedge•2.圆边（也叫C边）penciledge(还有一种叫法是Cshapeedge)•3.斜边beveledge•4.鸭嘴边ogeeedge图片示例：•（1）直边（也叫T形边）flatedge•（2）圆边（也叫C边）roundedge.3.斜边beveledge•4.鸭嘴边ogeeedge•根据加工工艺分类（1）倒棱ArrissedEdge（2）粗磨边GroundEdge（3）精磨边SmoothGroundEdge（4）抛光边PolishedEdge•（1）.倒棱a.倒棱的目的•搬运安全的需要•减少钢化自爆的需要b.玻璃倒棱的加工工艺•由磨轮决定，正常情况下倒棱的宽度是1—2mm，角度与玻璃面成45°角。•倒棱ArrissedEdge(欧标叫法，我司采用）••倒棱SeamedEdge(其它叫法）••注：倒棱工艺在通常情况下是磨玻璃直边的一道附带工艺。•（2）粗磨边GroundEdg边部可以看到有白色的斑点，欧标叫法,我司采用。粗磨直边FlatGroundEdge粗磨圆边PencilGroundEdge•（3）精磨边SmoothGroundEdge边部没有白色的斑点，欧标叫法，我司采用.精磨直边FlatSmoothGroundEdge精磨圆边PencilSmoothGroundEdge（4）抛光边PolishedEdge欧标叫法。抛光直边FlatPolishedEdge抛光圆边PencilPolishedEdge注：抛光是在精磨基础上加工而成,工厂的粗磨边不做抛光。四、用途说明五、玻璃磨边的加工工艺•1.设备•（1）双边磨设备12345•（2）单边磨设备•（3）四面磨231•（4）异形磨132•2.磨轮•（1）直边磨轮•（2）圆边磨轮•（3）鸭嘴边磨轮•（4）斜边磨轮（5）抛光轮BD轮（除抛光外，稍有磨边功能）↓BK轮（只有抛光功能）↑羊毛轮（使用抛光粉单纯增加亮度）↓六、玻璃倒角•1.倒角的目的•（1）外观档次的需要•（2）安装需要•（3）搬运安全需要•2.倒角的分类•（1）安全角（也叫touch角）•（2）圆角（也叫R角，实际上就是圆弧的半径）•（3）斜角（单纯装配需要）•（4）抛光直边倒圆角（圆角带有倒棱）图片示例：（1）安全角•（2）圆角R2精磨R20精磨R20粗磨•（3）斜角•（4）抛光直边倒圆角（澳洲客户专要，有较大的加工难度）•3.倒角工艺•安全角用手动磨轮轻轻蹭掉玻璃•圆角、斜角是按照产品图纸设定做出。•抛光直边倒圆角使用特殊的双边磨设备做出。七、玻璃磨边的不良类型•1.糊边（因磨轮与玻璃摩擦时缺水而导致温度过高）•2.爆边（流水线速度过快）•3.崩边（流水线速度稍快）•4.亮边（磨轮使用时间过长，磨损严重，导致玻璃与磨轮产生缝隙）•5.磨面（玻璃厚度与磨轮槽宽不符）图片示例：糊边崩边爆边-1爆边-2亮边THANKS谢谢聆听
